Anordnung der Bedienelemente
1
Bereitschafts-/Ein-Schalter (Í/I)
Mit diesem Schalter wird das Gerät aus der
elektrischen Betriebsbereitschaft heraus
eingeschaltet. Auch im Bereitschaftszustand
nimmt das Gerät eine geringe Menge Strom
auf.
2
Einstellen der Gerätelautstärke
3
Wählen Sie die Quelle aus
“TV”
!# “BD/DVD”
4
LED-Zustandsanzeigen (> 12, 13)
A
Tonquellenanzeige
B
Anzeige Dialog-Sprachmodus
C
Anzeige Soundeffekt
D
Dolby Virtual Speaker Anzeige
E
Tonformatanzeige
5
Fernbedienungssensor
Reichweite der Fernbedienung
Entfernung:
Innerhalb von 7 m
Winkel:
Ungefähr 10
o
nach oben und 30
o
nach unten,
30
o
nach links und rechts
1
AC IN-Buchse (> 11)
2
Ir SYSTEM-Buchse
(Nur zum Gebrauch mit dem mitgelieferten
IR-Blaster. (> 18))
3
HDMI AV OUT-Buchse (> 10)
4
OPTICAL DIGITAL AUDIO IN-Buchse (> 10)
5
HDMI AV IN-Buchse (> 11)

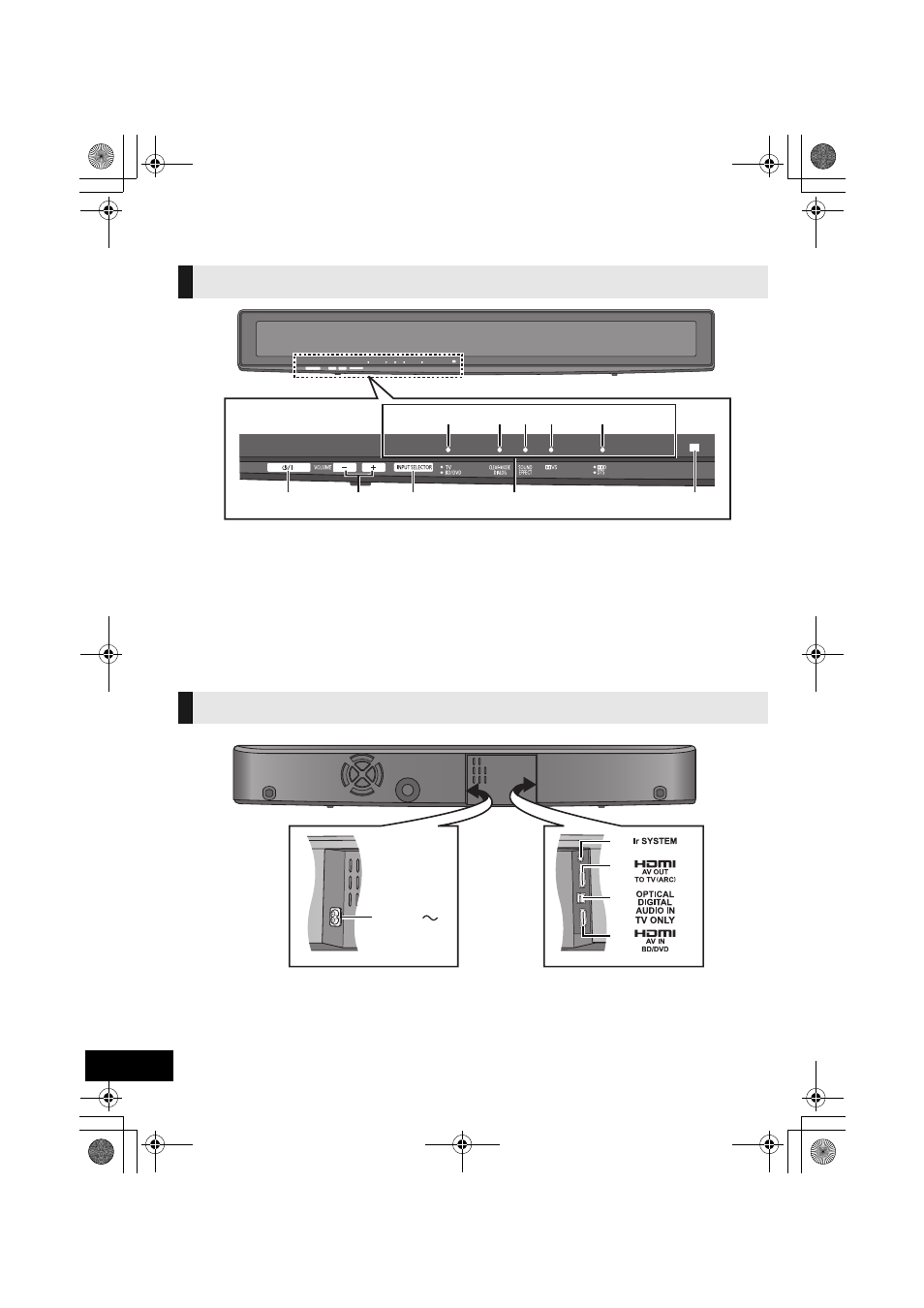

Dieses Gerät (Vorderansicht)
1
2
3
5
4
Dieses Gerät (Rückansicht)
1
AC IN
2
3
4
5
6
