Vers
la prise secteur
2
Raccorder l’antenne FM intérieure.
Fixer l’antenne à un mur ou à un montant et la disposer
de façon qu’il y ait le moins d’interférences possibles avec
la réception de la radio.
Ruban
adhésif
Antenne FM
intérieure
FM ANT
75
4
Raccorder le cordon d’alimentation.
• Le cordon d’alimentation fourni a été conçu exclusivement
pour cet appareil.
Ne pas l’utiliser avec d’autres appareils.
Insertion du connecteur
Mise en route
3
Raccorder les câbles d’enceinte.
Les cordons à étiquette blanche ou bleue sont pour les
hautes fréquences.
Les cordons à étiquette rouge ou noire sont pour les
basses fréquences.
Toute connexion erronée peut endommager l’appareil.
2 ,
()'(
,/7



Rouge
Noir
Blanc
Bleu
Gris (+)
Bleu (–)
Noir (–)
Rouge (+)

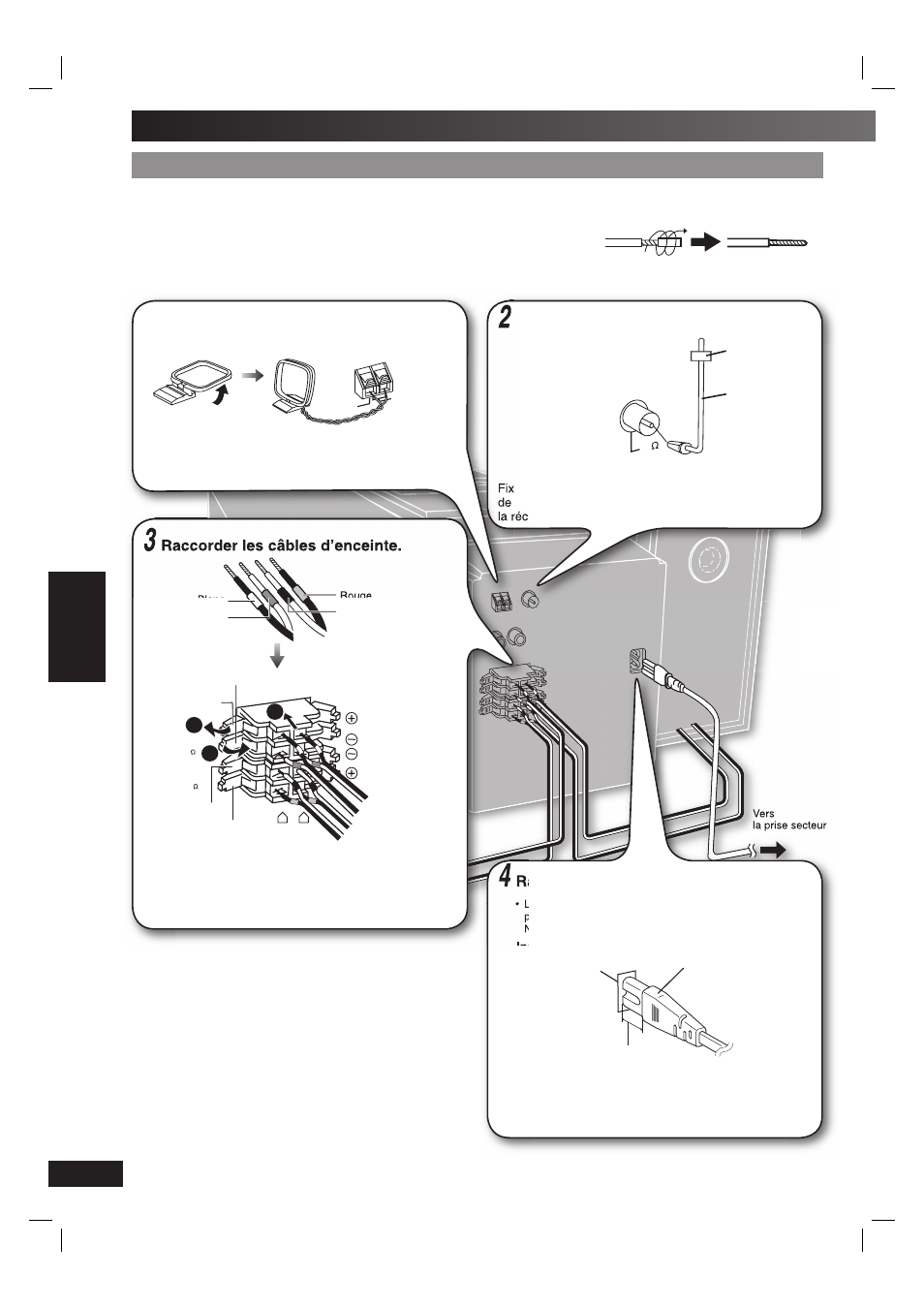

Etap Etape 1 e 1
- Raccordements - Raccordements
Brancher le cordon d’alimentation dans la prise secteur une fois que tous les autres raccordements ont été effectués.
Préparation
Torsader l’extrémité de la gaine en vinyle des cordons d’enceinte et l’enlever.
OU
Si les cordons d’enceinte ne sont pas munis d’une gaine en vinyle, les connecter
directement aux terminaux.
AM ANT
EXT
LOOP
Antenne-cadre AM
1
Raccorder l’antenne-cadre AM.
Placez l’antenne debout sur sa base. Maintenez
l’excédent de cordon d’antenne à l’écart des autres fi ls
et cordons.
Connecteur
Environ 3,5 mm
Prise de l’appareil
Même si le connecteur est bien inséré à fond, la partie
avant de la fi che peut éventuellement dépasser selon le
type de prise utilisé, comme illustré. Quoi qu’il en soit, la
chaîne peut être utilisée sans problème.
