Einen LVDT entfernen
Hinweis:
Bei Arbeitszylindern der Serie 244.1X kann der LVDT-Kern nicht
entfernt werden, bevor der Adapter mit Gewindeeinlage im Ende
der Kolbenstange entfernt wurde.
1. Schrauben Sie den Einstell-
schlüssel (Teilenummer
031162-01) in den LVDT-
Kern.
2. Benutzen Sie einen Sechs-
kant-Schraubenschlüssel
(Teilenummer 031157-01),
um die Feststellschraube der
Kernhalterung zu lösen.
3. Benutzen Sie den Einstell-
schlüssel, um die Kernhal-
terung und die Kernver-
längerung aus der Kolben-
stange zu ziehen.
4. Bei LVDT-Modellen mit of-
fenem Gehäuse entfernen Sie
die Inbusschrauben aus den
Zugankern, die die LVDT-
Querstrebe sichern. Ent-
fernen Sie die LVDT-Quer-
strebe, die die LVDT-Spule
enthält. Entfernen Sie die
Zuganker und die Quer-
streben-Abstandsrohre von
der hinteren Endkappe.
Bei LVDT-Modellen mit
geschlossenem Gehäuse
entfernen Sie die Inbus-
schrauben von den Zug-
ankern, die den Stand- oder
Schwenkfuß an die Arbeits-
zylinder-Einheit sichern.
Entfernen Sie den LVDT-Klemmring, der die LVDT-Spule enthält.
Entfernen Sie das Abstandsrohr und die Zuganker von der hinteren
Endkappe.
Hinweis:
LVDT-Modelle mit geschlossenem Gehäuse können einen Standfuß
(wie oben abgebildet) oder einen Schwenkfuß haben.

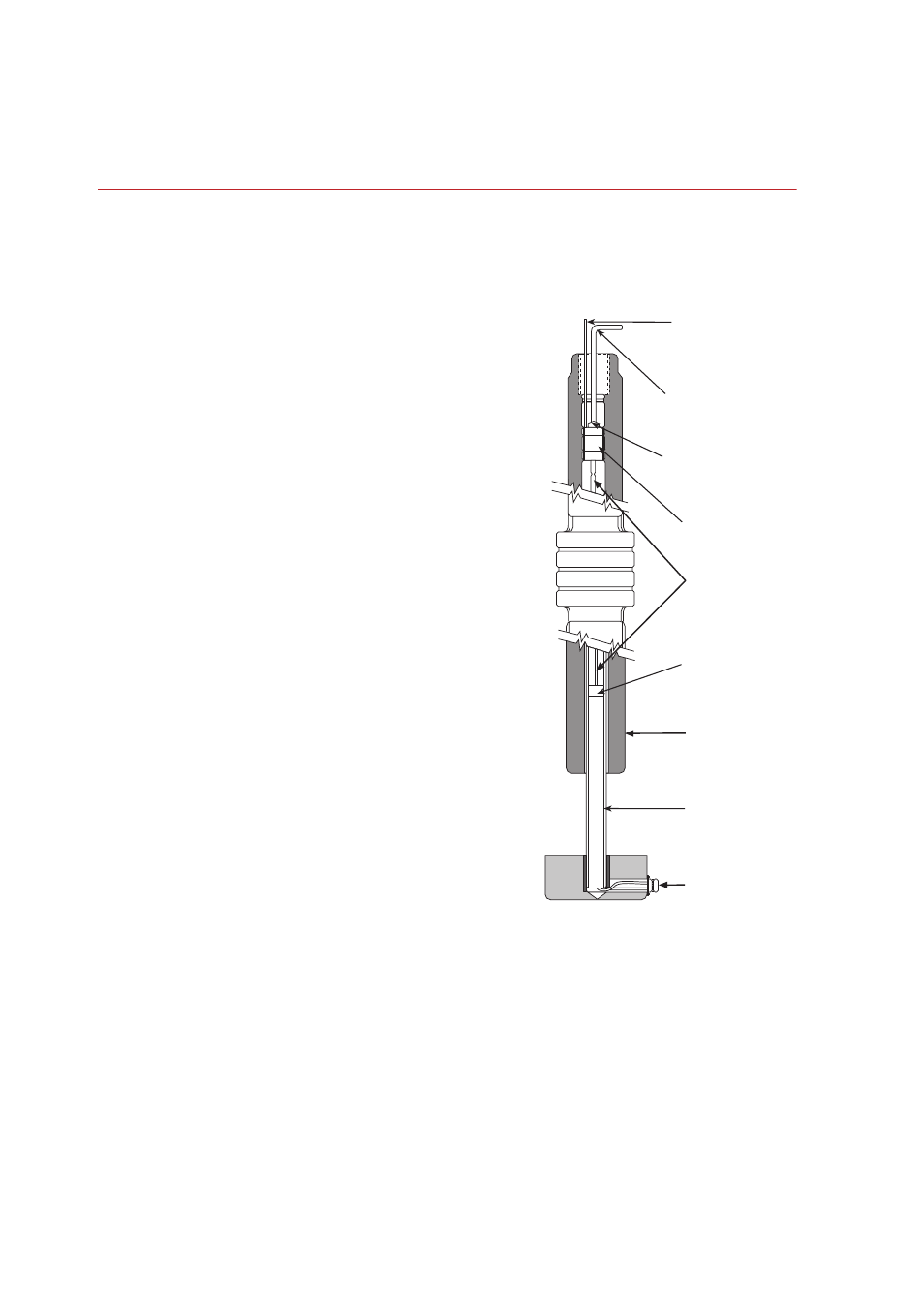

Einstellschlüssel
hebt oder senkt
die Kernhalterung
PN 031162-01
Feststellschlüssel
PN 031157-01
Feststellschraube
der Kernhalterung
LVDT-
Kernhalterung
LVDT-Kern-
verlängerung
hohle Kolben-
stange
Führungsbuchse
LVDT-Spule
LVDT-
Anschluss
