Produktübersicht
Anschlussbelegung EL9184
Klemmstelle Beschreibung
Bezeichnung Nr.
+24 V 1 ­ 8 +24 V Ausgang (verbunden mit positivem Powerkontakt)
0 V 9 ­ 16 0 V Ausgang (verbunden mit negativem Powerkontakt)
Anschlussbelegung EL9188
Klemmstelle Beschreibung
Bezeichnung Nr.
+24 V 1 ­ 16 +24 V Ausgang (verbunden mit positivem Powerkontakt)
Anschlussbelegung EL9189
Klemmstelle Beschreibung
Bezeichnung Nr.
0 V 1 ­ 16 0 V Ausgang (verbunden mit negativem Powerkontakt)
3.7 EL9195
3.7.1 EL9195 ­ Einführung und Technische Daten

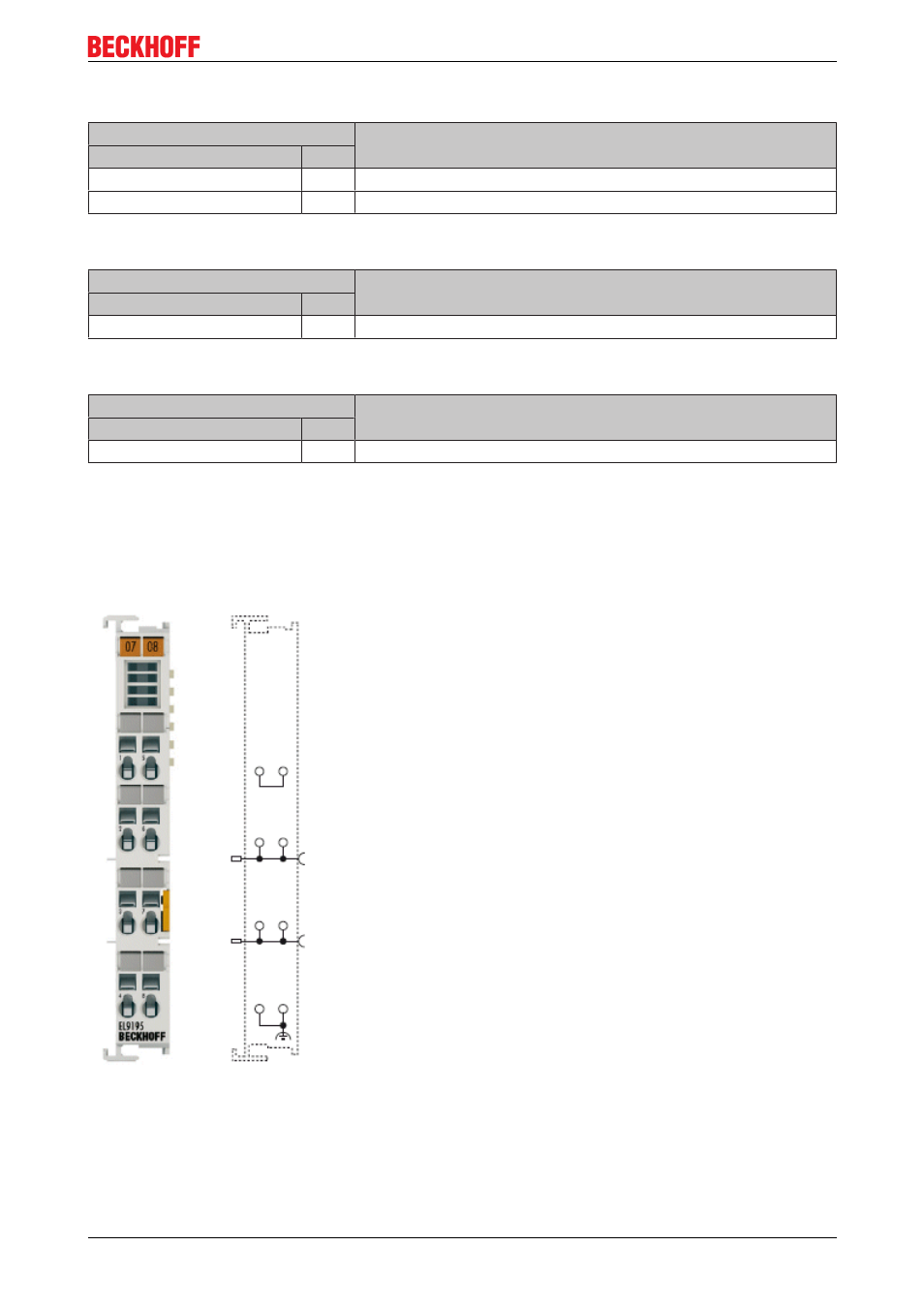

Abb. 26: EL9195
Der mehrfache Abgriff der Versorgungsspannung über Federkraftklemmen ist durch die Schirm­Klemme
EL9195 sichergestellt. Sie macht den Einsatz zusätzlicher Reihenklemmen auf der Klemmleiste überflüssig.
Der Anschluss von Abschirmungen kann von der EL9195 übernommen werden, die die Federkraftkontakte
