Produktübersicht
3.10 EL9400, EL9410
3.10.1 EL9400, EL9410 ­ Einführung und Technische Daten

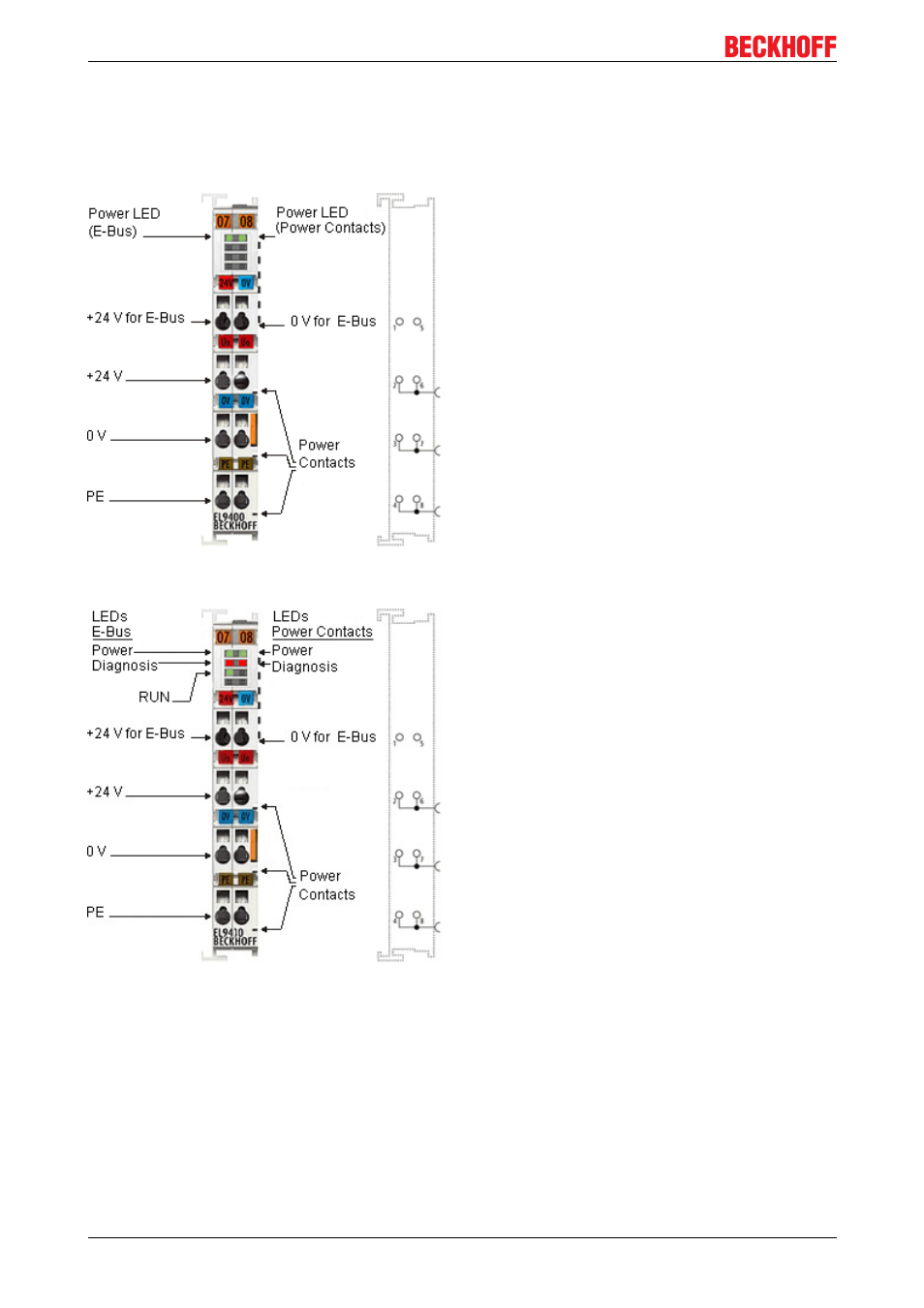

Abb. 34: EL9400
Abb. 35: EL9410
Die Netzteilklemmen EL9400 und EL9410 dienen zur Auffrischung des E­Busses, über den der
Datenaustausch zwischen EtherCAT­Koppler und ­Klemmen stattfindet. Jede EtherCAT­Klemme benötigt
einen bestimmten Strom vom E­Bus (siehe technischen Daten: „Stromaufnahme E­Bus“). Dieser Strom wird
vom Netzteil des jeweiligen EtherCAT­Kopplers in den E­Bus eingespeist. Bei Konfigurationen mit einer
großen Anzahl von EtherCAT­Klemmen kann die EL9400/EL9410 eingesetzt werden, um die
Stromversorgung des E­Busses um 2 A zu erhöhen.
Die EL9410 verfügt im Unterschied zur EL9400 über eine Diagnose, die per LED und im Prozessabbild
angezeigt wird. Gleichzeitig kann die EL9400/EL9410 durch eine externe 24 V Einspeisung über die
Powerkontakte rechtsseitig eine weitere Potenzialgruppe aufbauen.
