Produktübersicht
Klemmstelle Beschreibung
Bezeichnung Nr.
230 V AC 1 Einspeiseeingang 230 V AC;
intern verbunden mit Klemmstelle 4 und 230 V AC Powerkontakt
N 2 N;
intern verbunden mit Klemmstelle 5 und Neutralleiter­Powerkontakt
PE 3 Schutzleiter (intern verbunden mit Klemmstelle 6 und PE­
Powerkontakt)
230 V AC 4 Einspeiseeingang 230 V AC;
intern verbunden mit Klemmstelle 1 und 230 V AC Powerkontakt
N 5 N;
intern verbunden mit Klemmstelle 2 und Neutralleiter­Powerkontakt
PE 6 Schutzleiter (intern verbunden mit Klemmstelle 3 und PE­
Powerkontakt)
LEDs
LED Farbe Bedeutung
Power LED grün aus Keine Versorgungsspannung
an 230 V AC am Einspeiseeingang
Error LED rot aus Sicherung OK
an Sicherung defekt
Prozessdaten (nur EL9260)
Die EL9260 hat eine Bitbreite von 2 Bit (Diagnosebit für Spannung an den Powerkontakten, "PowerOK" und
Diagnosebit für defekte Sicherung; "FuseError") im Prozessabbild und stellt sich im TwinCAT Baum wie folgt
dar:

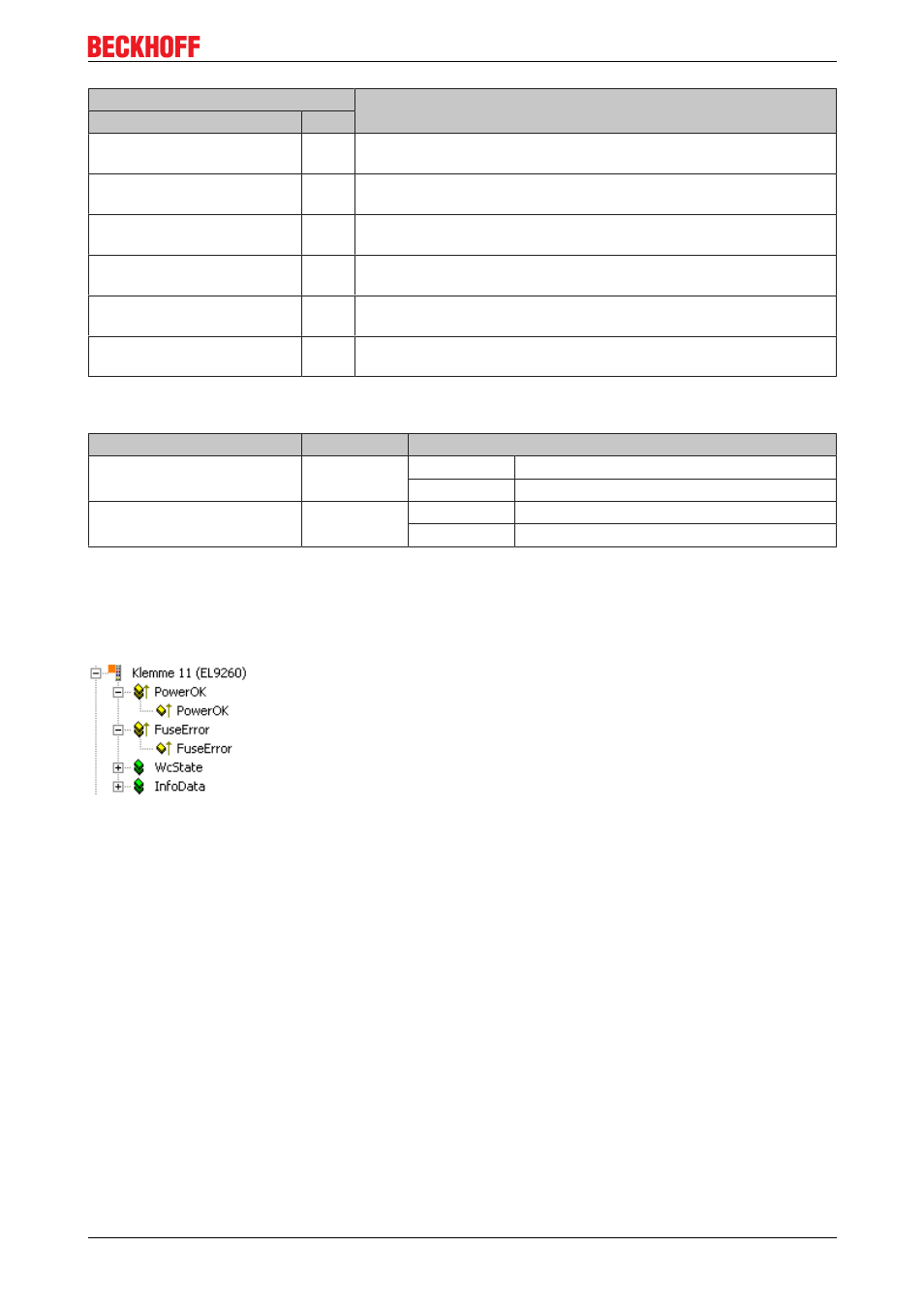

Abb. 33: EL9260 im TwinCAT­Baum
Ist an den Powerkontakten keine Spannung vorhanden, steht das entsprechende Diagnosebit "PowerOK"
auf FALSE (0).
Ist die Sicherung defekt, steht das entsprechende Diagnosebit "FuseError" auf TRUE (1).
