- B 13 -
Betriebsanleitung Kurznaht-Automat 2110-4 / 2111-4 Beisler Nähautomation
B.1
Beschreibung der Maschine

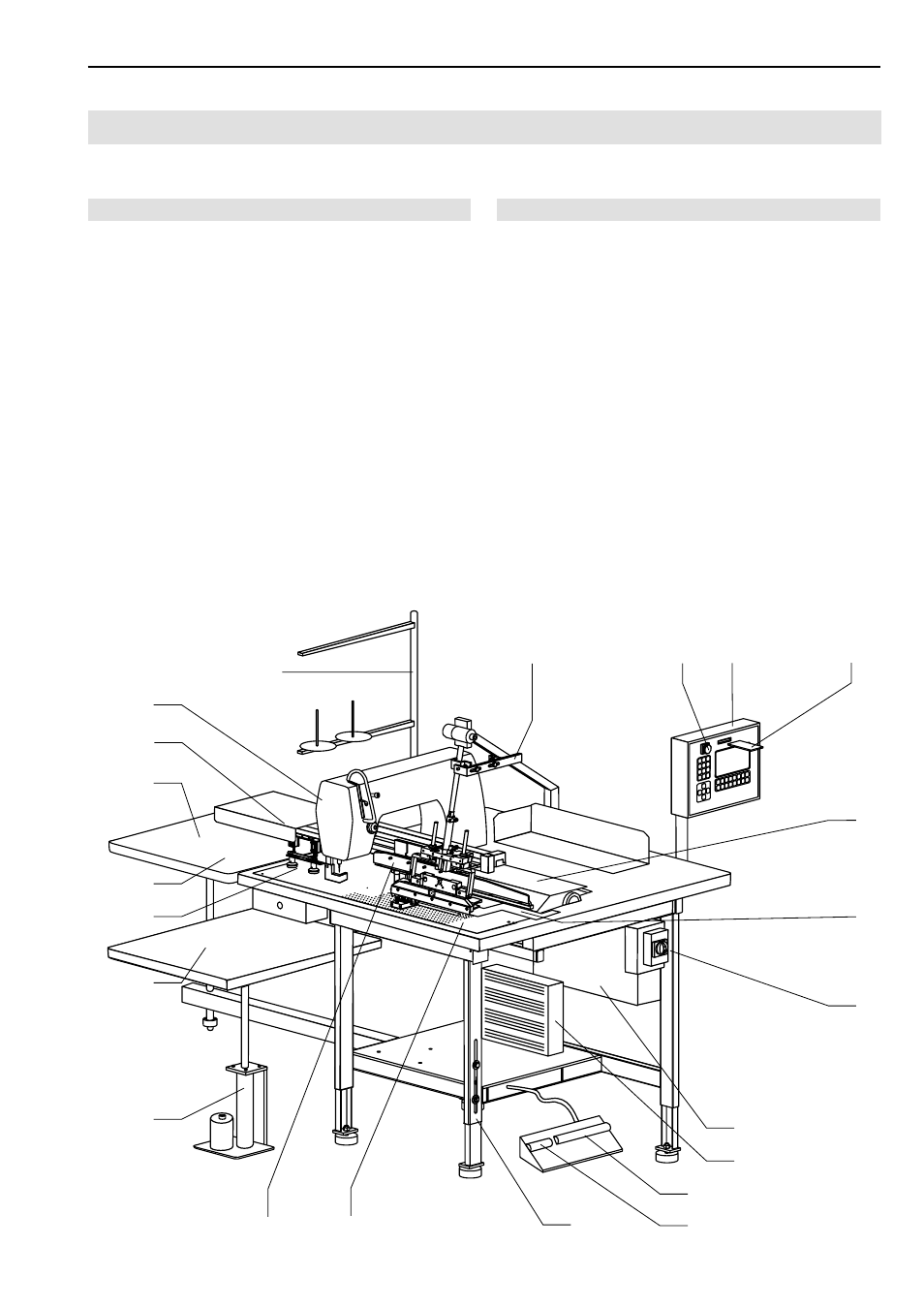

Abb. 1
Arbeitstisch
k Höhenverstellbares Tischbein
l Arbeitsplatte
Not-Schalter
a Taster Programm-Stop
Stromversorgung
f Hauptschalter, Not-Aus-Schalter
g Schaltkasten
h Nähmotor-Steuerung
Bedienschalter
i Fußschalter Maschinenablauf
j Fußschalter automatische Etikettenzuführung
B.1.1 Funktionseinheiten
Alle Funktionseinheiten des KURZNAHT-AUTOMATEN
2110-4 / 2111-4 sind an dem höhenverstellbaren Tisch-
gestell montiert und frei zugänglich.
Transport- und Näheinheit
m Hauptklammer
3 Transportstempel
4 Stapler, bestehend aus Schiebetisch 5 und
Hubtisch 2 mit Hubvorrichtung 1
6 Linearschiene (unter der Abdeckung)
7 Nähkopf
8 Garnständer
9 Falter mit Nahtbreitenschnellverstellung
d Aufpickplatte
e Taschenbeutelklemme
Steuerung
b Bedienteil
c Memory-Card
Abb. 1
5
4
3
1
2
m
6
7
8
f
g
h
k
i
j
d
l
e
9 b a c
