Instandhaltung
C.5.5 Maschine einrichten
Nach allen Arbeiten an der Hauptklammer müssen der
Anpressdruck und die Ausrichtung der Klammerschiene
zur Nadel überprüft werden.
Anpressdruck der Klammerschiene justieren:
1. Überprüfen, ob die Hauptklammer über die ganze Län-
ge der Schiene gleichmäßigen Druck auf das Nähstück
ausübt. Dazu ein Stück Textil an die Einlegeposition
legen und die Hauptklammer absenken.
2. Anpressdruck kontrollieren, indem an mehreren Stellen
entlang der Klammerschiene versucht wird, das Näh-
stück unter der Klammer wegzuziehen.
3. Abb. 10: Ist der Anpressdruck ungleichmäßig oder
nicht stark genug, die Klammerschiene abmontieren
und die Stellung der beiden Justierschrauben
1 an
der Innenseite der Klammerschiene verändern.
Werden die Justierschrauben weiter hineingeschraubt,
erhöht sich der Druck der Klammerschiene auf die Ar-
beitsplatte, weil sich die Höhe H der Hauptklammer
nach unten verändert.
4. Justierung solange vornehmen und an abgesenkter
Hauptklammer immer wieder überprüfen, bis der An-
pressdruck gleichmäßig über die gesamte Länge der
Klammerschiene verteilt ist.
Ausrückposition des Klammerschlittens justieren:
Die Ausrückposition des Klammerschlittens wird für den
vorderen und hinteren Anschlagpunkt am Lagerbock ein-
gestellt.
Der vordere Anschlagpunkt
4 legt fest, wie weit der Klam-
merschlitten an die Nadel des Nähkopfes heranfährt, der
hintere Anschlagpunkt
3 legt fest, wie weit der Klammer-
schlitten in die Ausgangsposition zurückfährt.
Vorderen Anschlagpunkt einstellen:
1. Die Hauptklammer absenken.
2. Druck aus dem Druckluftsystem der Maschine nehmen.
Druckluftschlauch der Maschine von der bauseitigen
Druckluftversorgung abkuppeln.
3. Die Hauptklammer mit der Hand unter den Nähkopf
verschieben und die Nadel per Handantrieb absen-
ken.
4. Abb. 11: Der Abstand A von der Klammerschiene
5
zur Nadel
6 muss 1-1,5 mm betragen.
5. Kontermutter
2 der Anschlagschraube 1 am La-
gerbock lösen und die Anschlagschraube auf Positi-
on drehen.
6. Abstand A überprüfen.
7. Kontermutter der Anschlagschraube festziehen.

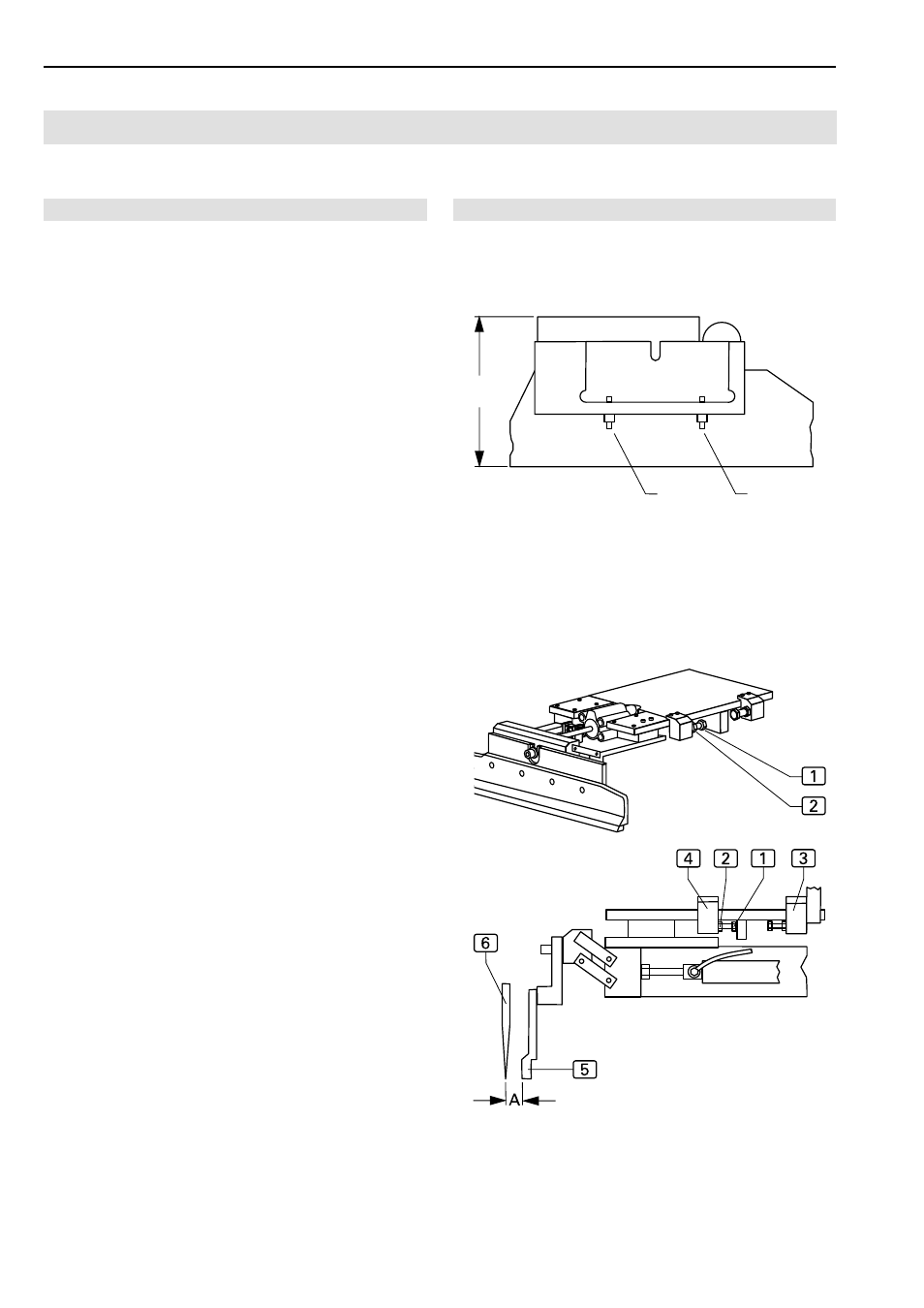

Abb. 10/11
Abb. 10
Abb. 11
1 1
H
