Betriebsanleitung Kurznaht-Automat 2110-4 / 2111-4
- B 14 -
Beisler Nähautomation
B.2
Funktion der Maschine

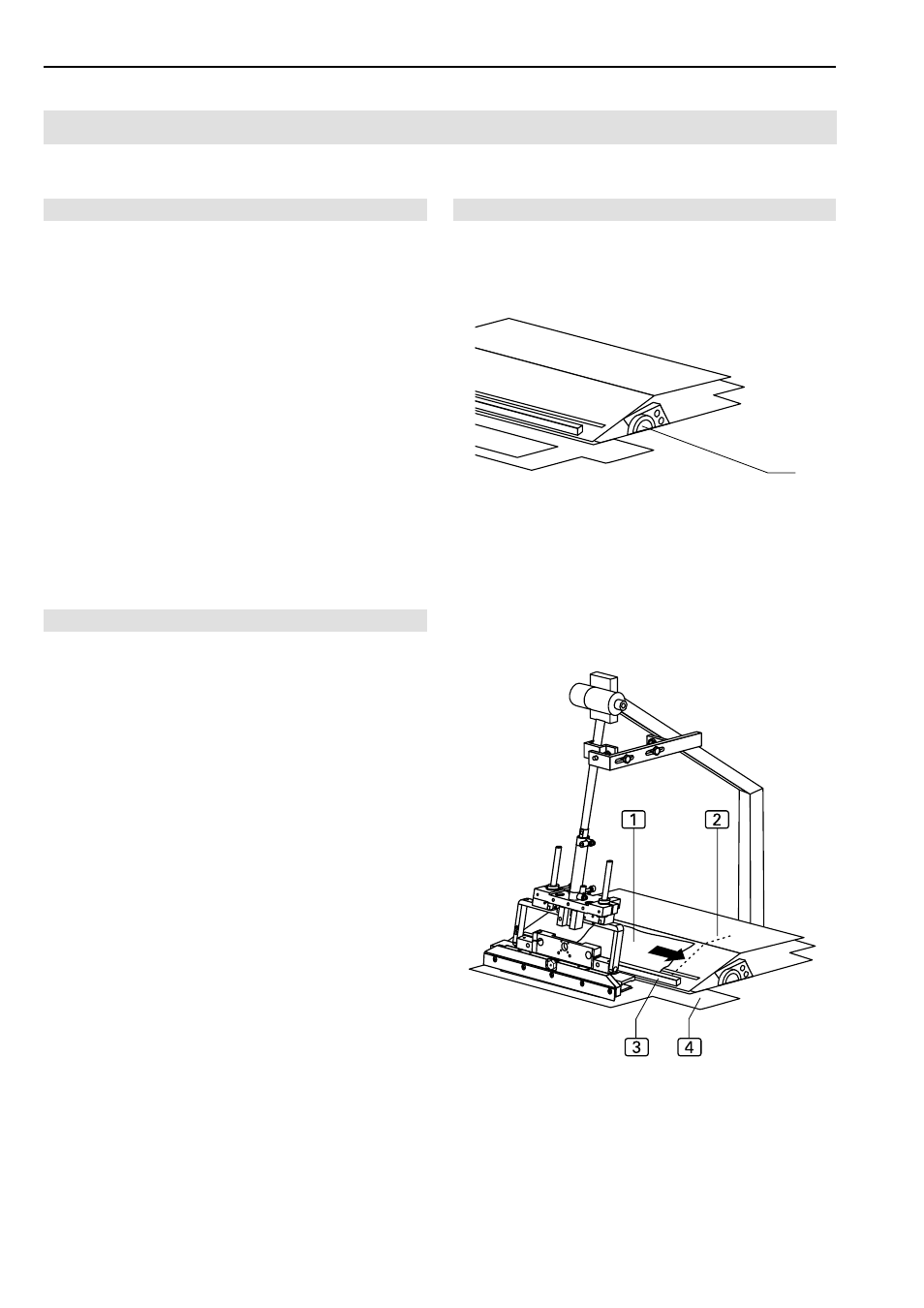

Abb. 2/3
Abb. 2
Abb. 3
B.2.1 Funktionsablauf
Der Kurznaht-Automat 2110-4 / 2111-4 ermöglicht das au-
tomatisierte Umbuggen von Taschenbesetz und das Ab-
nähen des Taschenbesetz auf einem Taschenbeutel. Der
komplette Maschinenablauf wird in folgenden Arbeitsschrit-
ten durchgeführt:
•
Taschenbesetz und Taschenbeutel werden manuell in
Position gebracht.
• Das Taschenbesetz wird umbeguggt und aufgenom-
men.
• Der Falter transportiert das Taschenbesetz zum Ta-
schenbeutel.
• Taschenbesetz und Taschenbeutel werden vom Trans-
portsystem automatisch zum Nähkopf transportiert und
abgenäht.
• Das fertige Nähstück wird dann vom Staplersystem
übernommen, zum Stapeltisch transportiert und dort
abgelegt.
B.2.2 Anlegen und Ausrichten
Abhängig von der Art und Weise wie Taschenbesetz und
Taschenbeutel miteinander vernäht werden sollen, müssen
die beiden Nähstücke an den Anlegepositionen aneinander
ausgerichtet werden. Die genaue Anlegeposition von
Taschenbesetz und Taschenbeutel zueinander wird mit
Klebestreifen oder Filzschreiber auf der Arbeitsplatte bzw.
der Aufpickplatte markiert. Dabei muss beachtet werden,
dass der Taschenbeutel im Wirkbereich der Taschenbeu-
telklemme (Abb. 3, 4 angelegt wird.
Stellrad Absteppbreite, Abb. 2:
Mit dem Stellrad 1 wird die gewünschte Absteppbreite
auf dem Taschenbesetz festgelegt. Die Absteppbrei-
te steht in Abhängigkeit zur Stoffstärke. Je dicker das
zu verarbeitende Nähmaterial, desto breiter wird die
Absteppbreite.
Anlegeposition Taschenbesetz, Abb. 3:
Das Taschenbesetz 1 wird an der Anschlagleiste 3
der Aufpickplatte angelegt. Die genaue Position zum
Taschenbeutel wird durch eine Markierung 2 auf der
Aufpickplatte gekennzeichnet.
