Instandhaltung
C.5.5 Maschine einrichten
Faltsteg an Falterklemme ausrichten:
Damit der Falter das Taschenbesetz gleichmäßig umbug-
gen kann, muss die Falterklemme
1 mittig über dem
Faltsteg
2 sitzen.
Faltsteg justieren:
1. Abb. 17: Aufpickplatte fixieren. Dazu das Stellrad
3
vollständig in den Minusbereich drehen.
Die Befestigungsschrauben
4 der Aufhängung des
Faltsteges an der Unterseite des Arbeitstisches lösen
und die Aufhängung
5 verschieben.
2. Befestigungsschrauben wieder festziehen.
Automatische Etikettenzuführung positionieren:
Die Position der automatischen Etikettenzuführung an der
Einlagestation kann verändert werden. Dazu wird die Auf-
hängung der automatischen Etikettenzuführung auf der
Führungsstange verschoben.
1. Abb. 18: Die Befestigungsschraube
1 der Aufhän-
gung lösen und die Aufhängung auf der Führungsstan-
ge
2 verschieben.
2. Befestigungsschraube wieder festziehen.

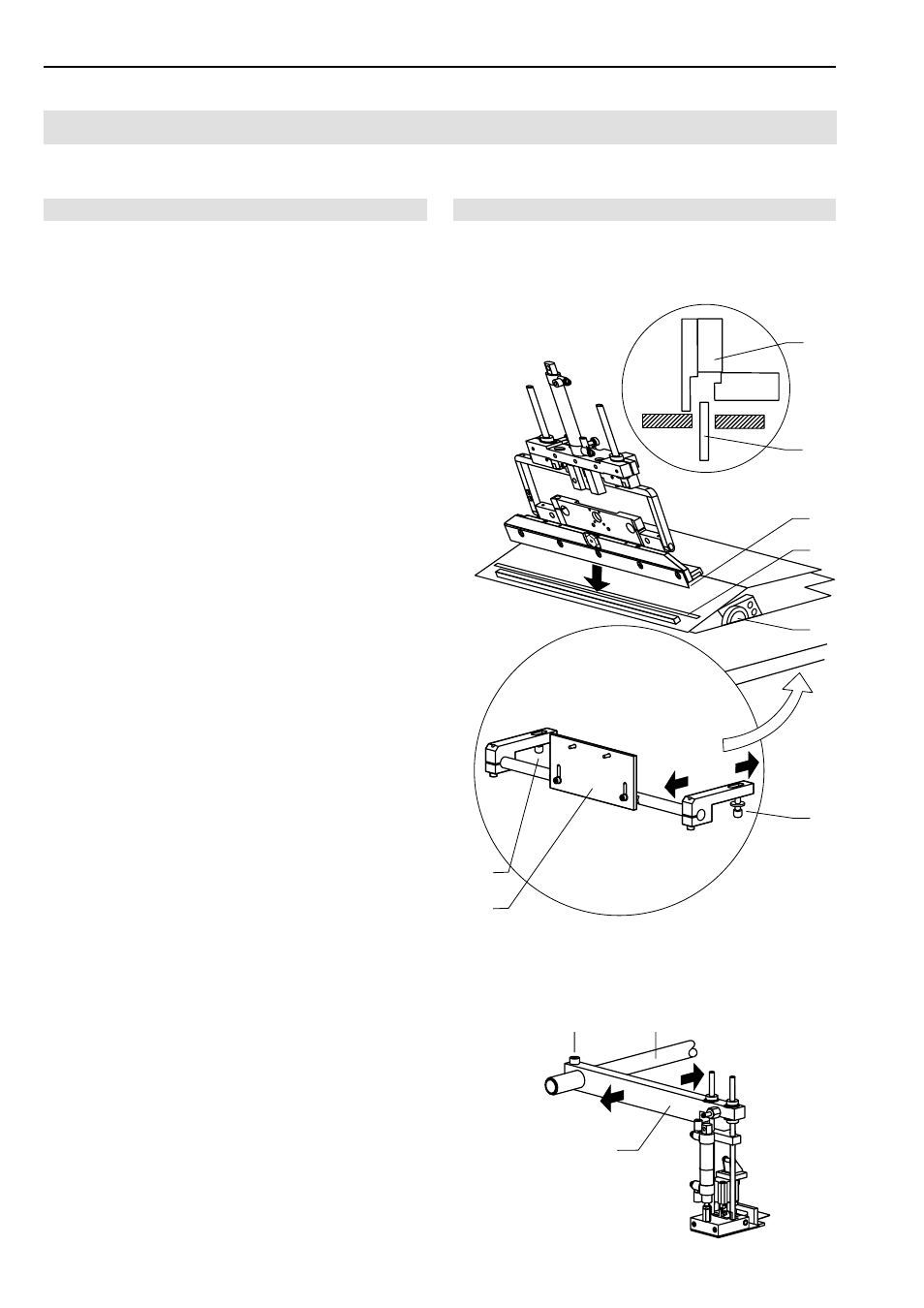

Abb. 17/18
