Betriebsanleitung Kurznaht-Automat 2110-4 / 2111-4
- C 38 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.4 Instandsetzung
Zahnriemen für Klammertransport tauschen:
1. Maschine vom Stromnetz nehmen.
2. Klammer bis zum Anschlag an die linke Endposition
schieben.

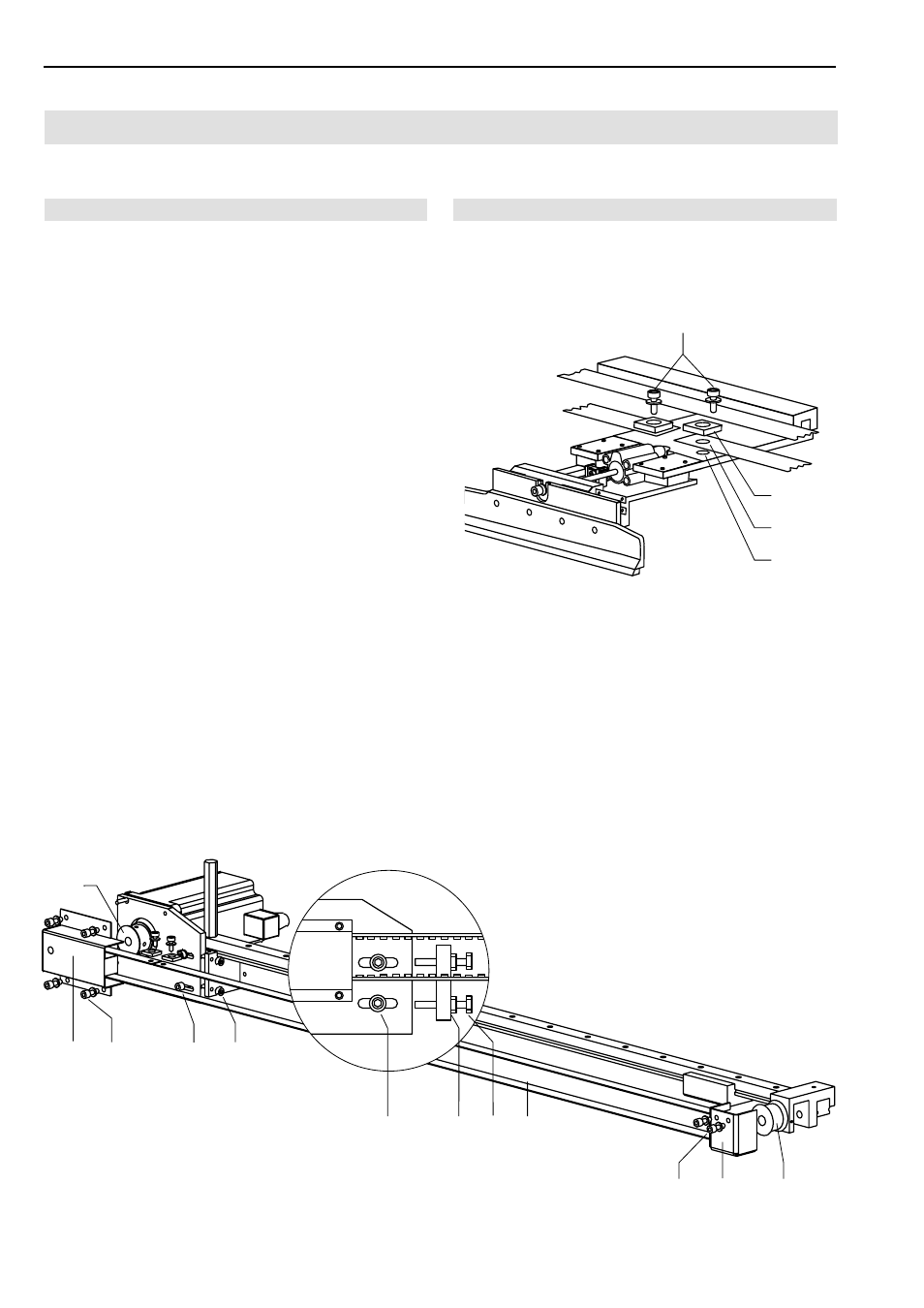

3. Abb. 7: Befestigungsschrauben
3 der Abdeckung 2
der Antriebsrolle herausschrauben und die Abdeckung
abnehmen.
4. Die Abdeckung
9 der Gleitrolle abnehmen, dazu die
beiden Befestigungsschrauben
8 herausschrauben.
5. Zahnriemen
7 entspannen, dazu die beiden Fixier-
schrauben
4 lösen.
6. Die Kontermuttern
6 der Stellschrauben 5 öffnen
und die beiden Stellschrauben zurückdrehen.
7. Abb. 6: Die beiden Verbindungsschrauben
1 aus
dem Lagerbock der Hauptklammer herausschrauben.
Zahnriemen abnehmen.
8. Abb. 7: Tauschriemen auf die Antriebsrolle
1 und die
Gleitrolle legen.
9. Abb. 6: Die Enden des Zahnriemens
3 sind mit Boh-
rungen versehen. Die beiden Enden des Zahnriemens
mit den Riemenklemmen
2 passgenau über die Boh-
rungen des Lagerbocks legen und am Lagerbock
4
verschrauben.
Abb. 7
Abb. 6/7
Abb. 6
10.Abb. 7: Zahnriemen spannen, dazu die beiden Stell-
schrauben
5 eindrehen, bis der Zahnriemen sich in
der Mitte der Transportschiene unter spürbarem Ge-
gendruck ungefähr 10 mm niederdrücken lässt.
Die Kontermuttern
6 und die Fixierschrauben 4 fest-
ziehen.
11. Die beiden Abdeckungen
2 und 9 anmontieren.
8 9
a
2
1
3
5
7
4
4
6 5
1
4
3
2
