Inbetriebnahme
C.3.2 Druckluft
Der Druckluftanschluss der Maschine ist vorinstalliert. Er
setzt sich aus folgenden Komponenten zusammen:
•
Druckminderer
2 mit Manometer 4 und Wasserab-
scheider
5,
• Druckschlauch mit Stecktülle
1.
Der Druckminderer ist an der seitlichen Montagewand des
Arbeitstisches montiert.
Maschine an Druckluft anschließen:
1. Stecker des Druckluftschlauches in die bauseitige Ent-
nahmestelle stecken.
2. Bauseitige Druckluftquelle öffnen.
3. Den Druckminderer auf einen Maschinen-Betriebs-
druck von 6 bar einstellen. Dazu der Druckregler
3
drehen und Wert am Manometer
4 ablesen:
• Druck erhöhen, im Uhrzeigersinn drehen,
• Druck mindern, gegen den Uhrzeigersinn drehen.

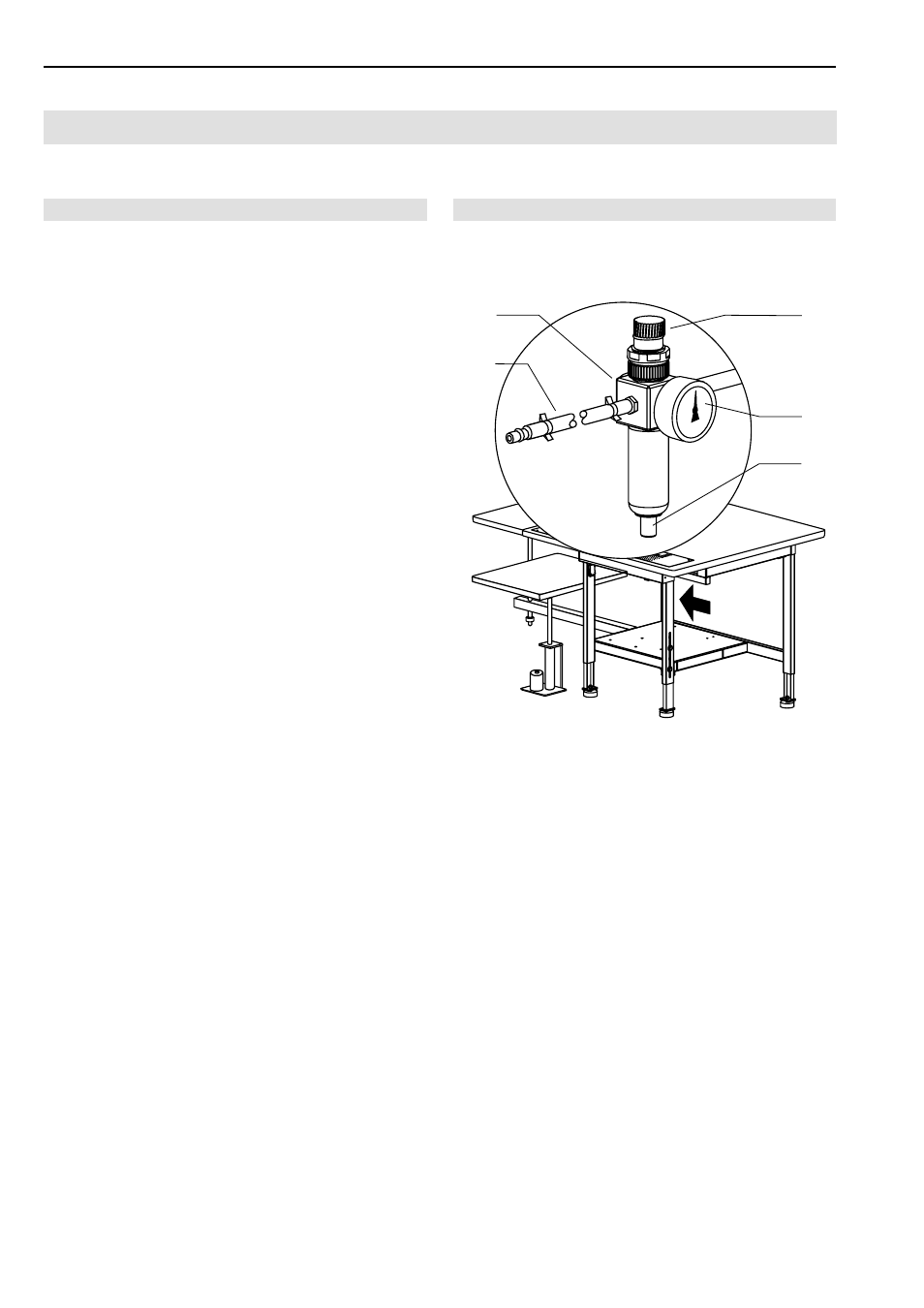

Abb. 3
Abb. 3
5
4
2
2
1
3
