2.7
Spulengehäusehalter
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Spulengehäusehalter nur bei ausgeschalteter Nähanlage korrigieren.
ACHTUNG !
Das Richten darf nur im schraffierten Bereich 3 erfolgen.

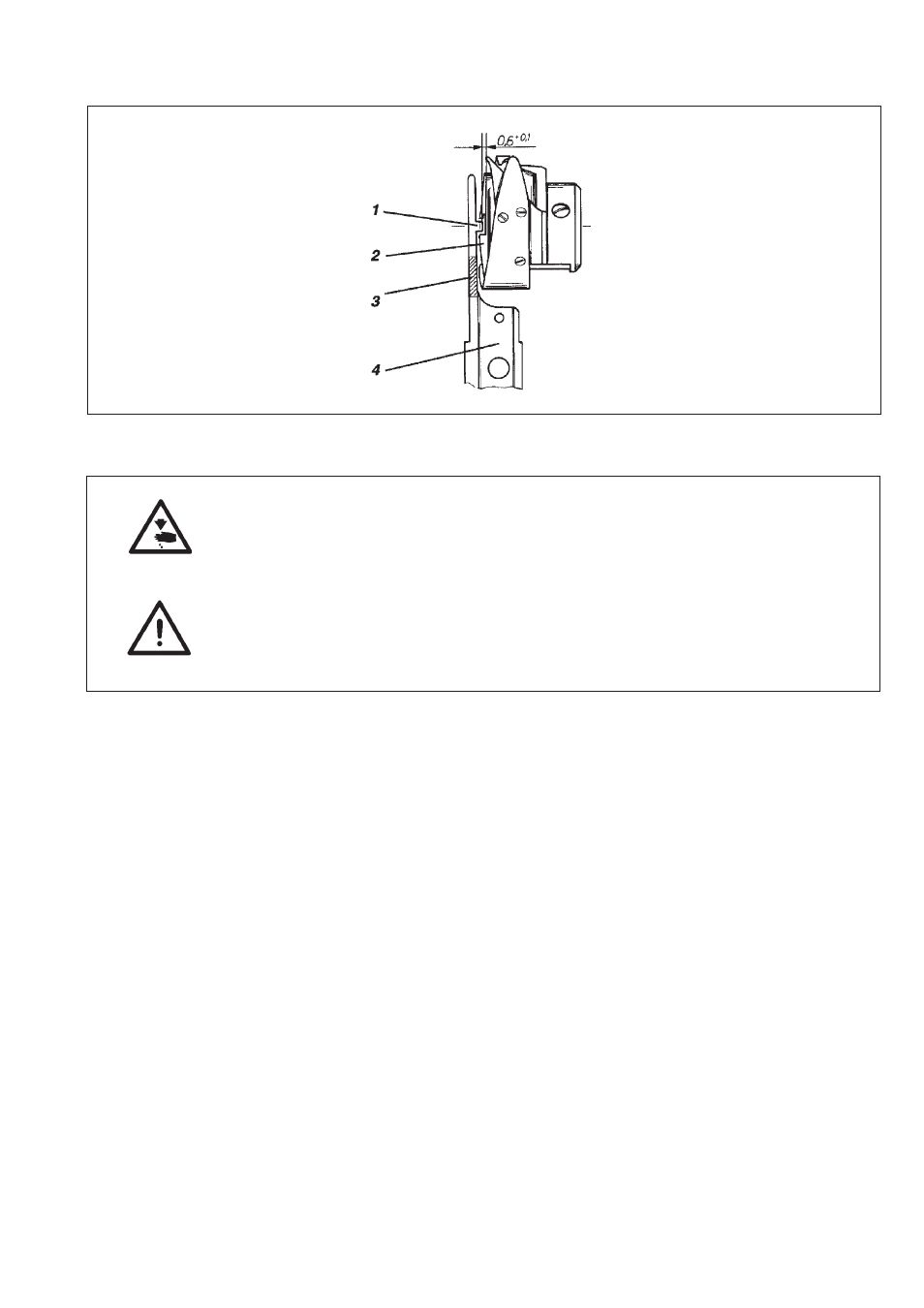

(Siehe Skizze)
Im Bereich der Halternase 1 besteht wegen der großen Härte
Bruchgefahr.
Regel und Kontrolle
Der Spulengehäusehalter ist im Werk entsprechend gerichtet worden.
Nach Auswechseln des Halters muss der neue Halter evtl.
nachgerichtet werden.
Korrektur
–
Spulengehäusehalter 4 richten.
Der Abstand zwischen Haltenase 1 des Spulengehäusehalters 4
und dem Spulengehäuseunterteil 2 soll 0,6
+0,1
mm betragen.
3-11
