Seite 9
2.6
Greiferantriebsgehäuse
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Position des Greiferantriebsgehäuses nur bei ausgeschalteter
Nähanlage kontrollieren und einstellen.
Regel und Kontrolle

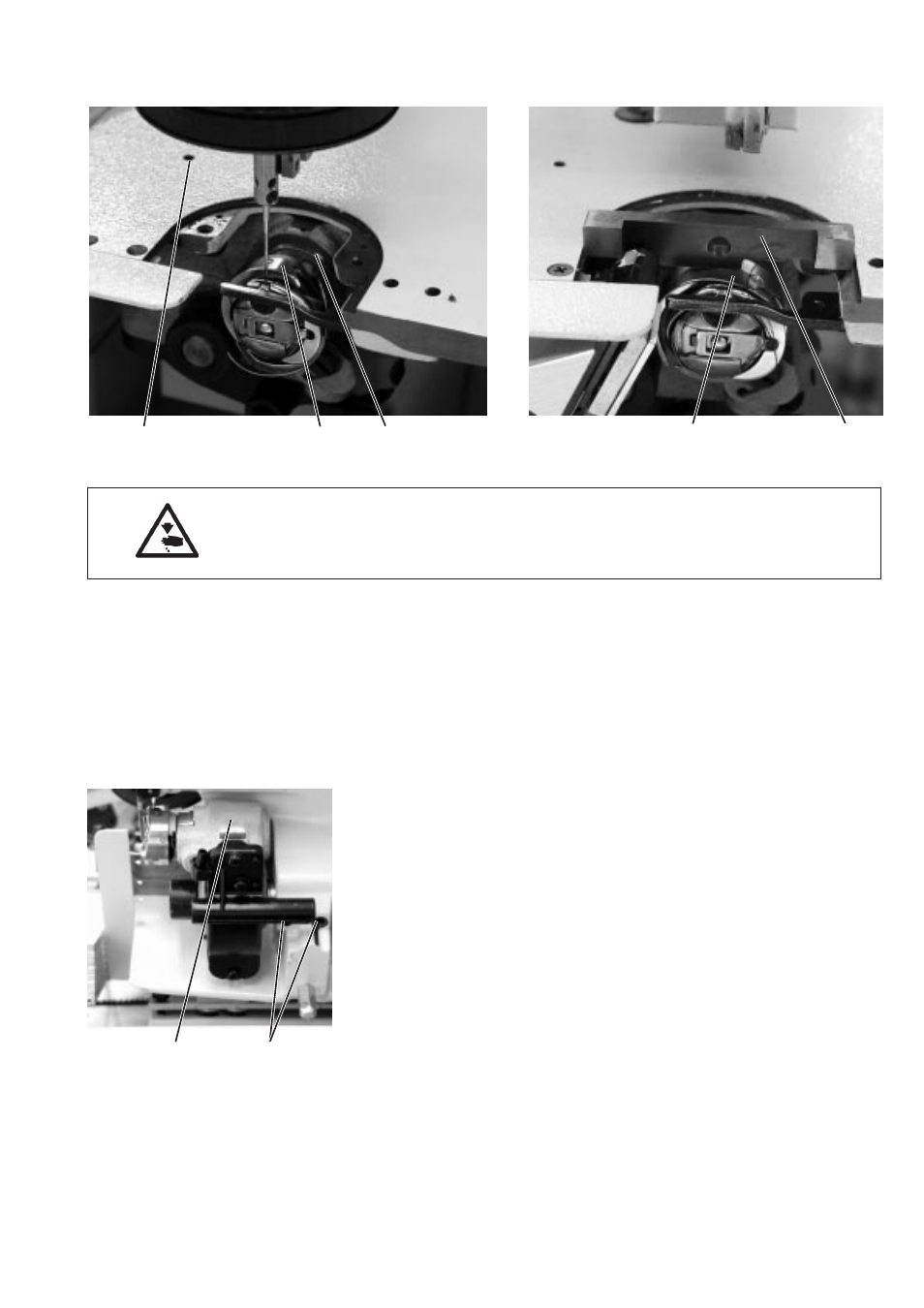

Das Greiferantriebsgehäuse 6 ist werkseitig ausgerichtet.
Es darf nur in Ausnahmefällen verstellt werden!
Bei korrekt ausgerichtetem Greiferantriebsgehäuse muss zwischen der
Rückwand des Greifers 2 und Stellring 1 ein Abstand von ca. 0,4 mm
vorhanden sein.
Der Abstand zwischen der Stichplattenauflagefläche und dem
Fadenziehblech 5 muss 3,7 mm betragen.
Zum Messen beider Maße die Lehre 4 (Bestell-Nr. 0271 000767)
verwenden.
Korrektur
Höhe des Greiferantriebsgehäuses
–
Konterschraube 3 herausdrehen.
Unter der Konterschraube befindet sich eine Anschlagschraube.
–
Befestigungsschrauben 6 des Greiferantriebsgehäuses 7 lösen.
–
Anschlagschraube einstellen.
Der Abstand zwischen der Stichplattenauflagefläche und dem
Fadenziehblech 5 beträgt 3,7 mm.
–
Abstand mit Lehre 4 prüfen.
–
Befestigungsschrauben 6 des Greiferantriebsgehäuses 7 wieder
festdrehen.
–
Konterschraube 3 wieder hineindrehen.
3-9
3
2
1
5
4
7
6
