2.2
Beschreibung der integrierten Justierschraube

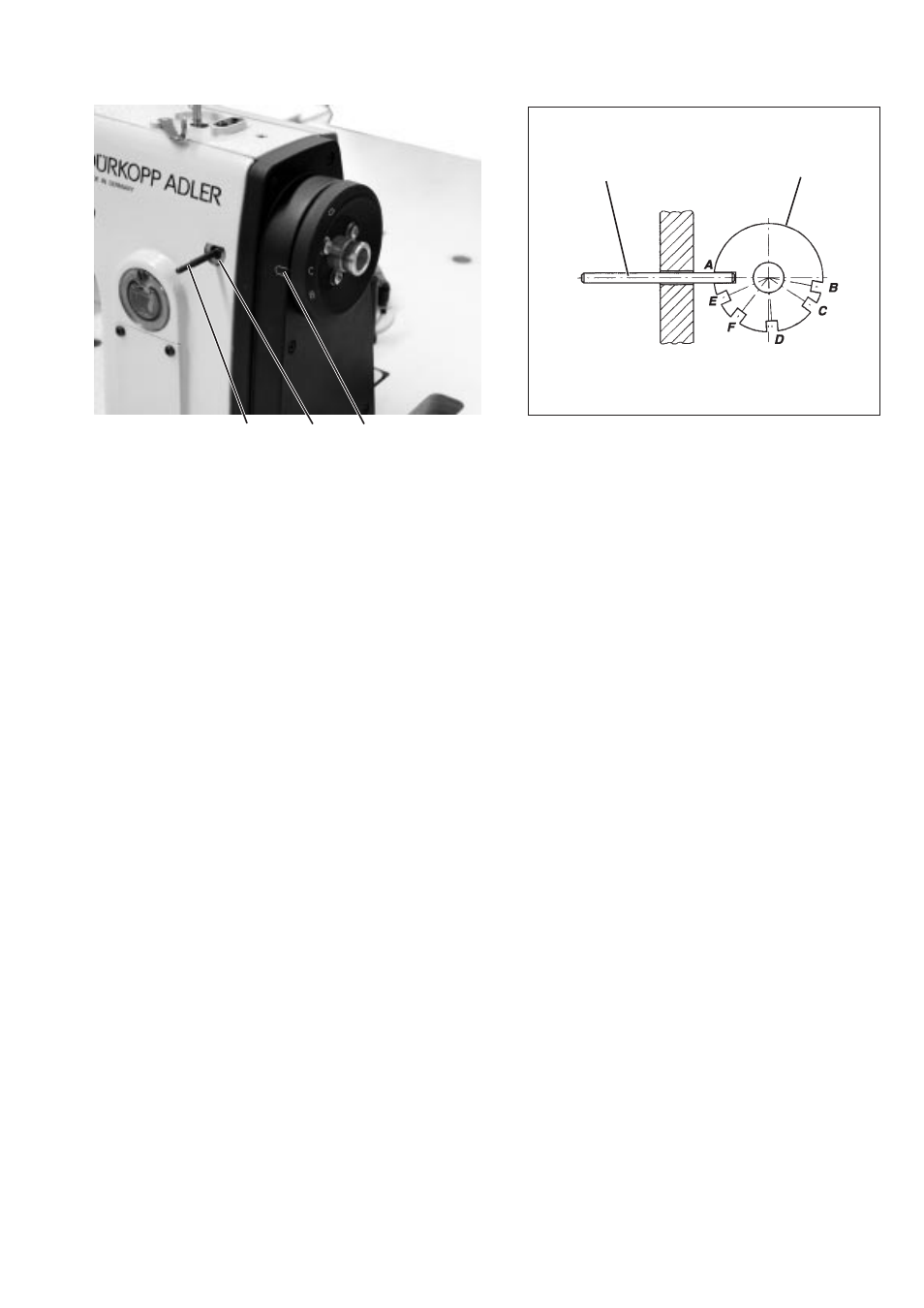

Mit Arretierstift 3 und der am Zahnriemenrad integrierten
Justierscheibe 4 kann die Nähmaschine in allen Einstellpositionen
arretiert werden.
Die Justierscheibe ist dazu mit 6 Einschnitten versehen, die mit den
Buchstaben A, B, C, D, E und F auf dem Handrad gekennzeichnet
sind. In Verbindung mit der Markierung 1 geben die Buchstaben die
Lage der Einschnitte an, in der die Maschine mit Stift 3 arretiert
werden kann.
Der Einschnitt A (Schleifenhubstellung) ist tiefer als die übrigen
Einschnitte.
In den einzelnen Positionen sind einzustellen:
A
Justierscheibe zur Nut in der Armwellenkurbel,
Schleifenhub, Abstand der Greiferspitze zur Nadel.
B
nicht belegt !
C
Fadenhebelhochstellung
D
nicht belegt !
E
Nadelstangenhöhe
F
nicht belegt !
