Beisler 739-23-1 Service Manual - Handbuch (Seite 16)

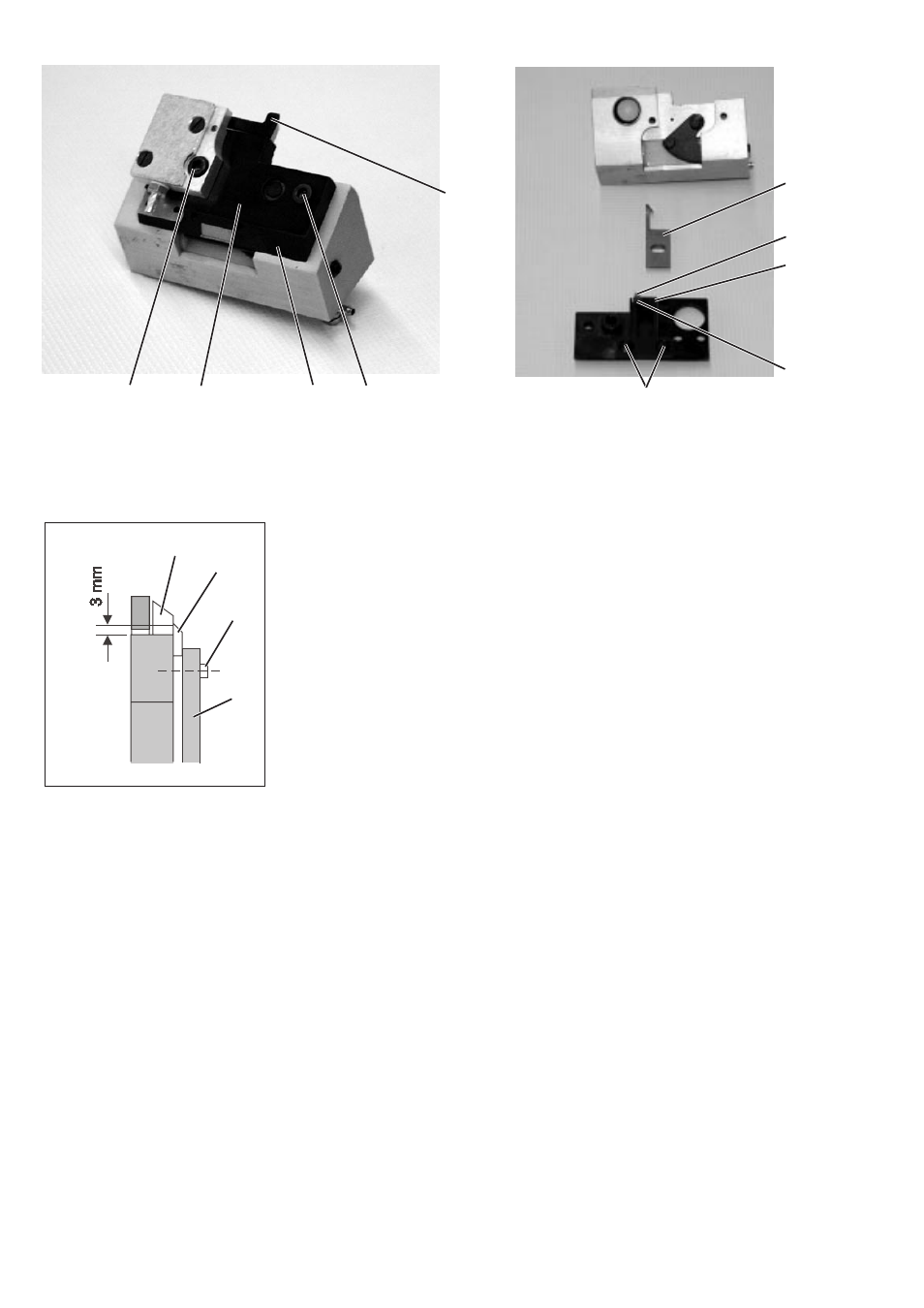

Messer ausbauen
–
Schrauben 7 und 10 herausdrehen, Abdeckplatte 9 und
Messerführungsplatte 8 herausnehmen.
– Das bewegliche Messer 6 nach unten aus der
Messerführungsplatte 8 herausnehmen.
Dies ist erforderlich, damit das Messer nicht beschädigt wird.
– Schrauben 14 lösen und das feststehende Messer 11 abnehmen.
Messer einbauen
–
Feststehendes Messer 11 mit der Druckplatte 12 aufschrauben.
Der Abstand von der Messerkante bis zur Kante der
Führungsplatte beträgt 3 mm.
– Druckschraube 13 lösen.
– Bewegliches Messer 6 von unten in die Messerführungsplatte 8
einsetzen.
Leichtgängigkeit des Messers prüfen.
– Druckschraube 13 anziehen und für den Schneiddruck einstellen.
Die Nähfäden sollen mit möglichst geringem Druck abgeschnitten
werden. Schnittprobe vornehmen (siehe auch Kapitel
Funktionsprüfung).
Die Schraube ist unten geschlitzt.Für einen festen Sitz kann sie
geringfügig gespreitzt werden.
– Abdeckplatte 9 aufsetzen.
– Schrauben 7 und 10 fest anziehen.
3-16
