2.12.8 Kantenschneider-Nullpunkt
Regel und Kontrolle

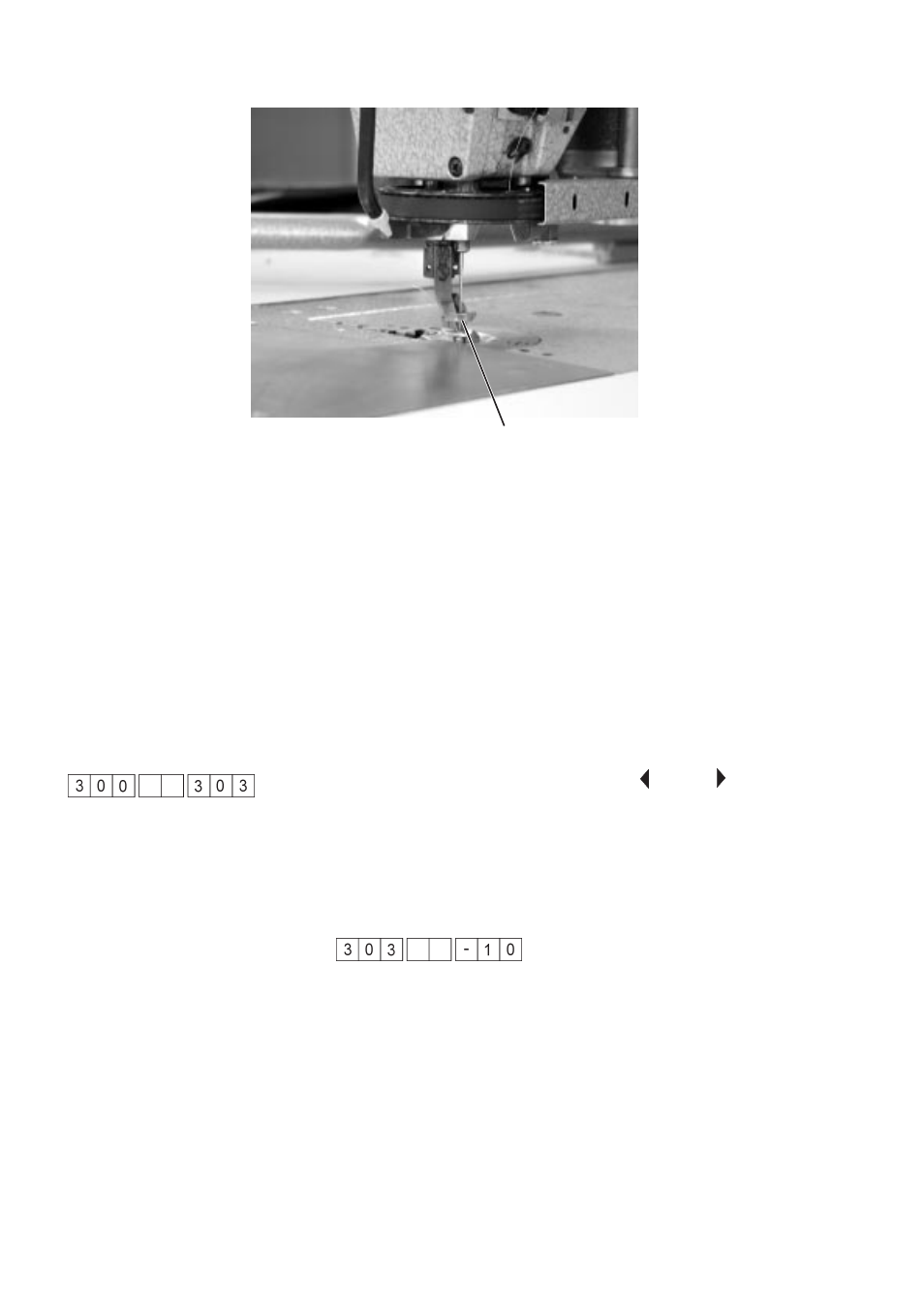

Der Kantenschneider 1 soll beim Einlegen eines Nähguthalters mit den
Messerschneiden zum Nähguthalter zeigen.
–
Nähanlage einschalten.
– Taste “OK” drücken.
Die Referenzfahrt wird durchgeführt.
Der Kantenschneider fährt in seine Grundstellung.
– Stellung der Messerschneiden überprüfen.
Korrektur
–
Funktionstaste “F3” drücken und gedrückt halten.
– Hauptschalter einschalten.
Es werden die Einstellprogramme aufgerufen.
– Einstellprogramm “303” mit den Tasten “ “ oder “ “ anwählen.
– Taste “OK” drücken.
Der Kantenschneider fährt in seine Grundposition.
– Taste “
↓
” oder “
↑
” drücken.
Die Nullposition wird in der gewählten Richtung verändert.
In den drei letzten Stellen des Displays wird die Änderung zur
ursprünglichen Position angezeigt.
Nullposition so einstellen, dass der Kantenschneider exakt nach
vorne zeigt.
– Taste “OK” drücken.
Die neue Position wird gespeichert.
– Taste “ESC” drücken.
Es wird ins Grundeinstellungsprogramm (300) zurückgeschaltet.
