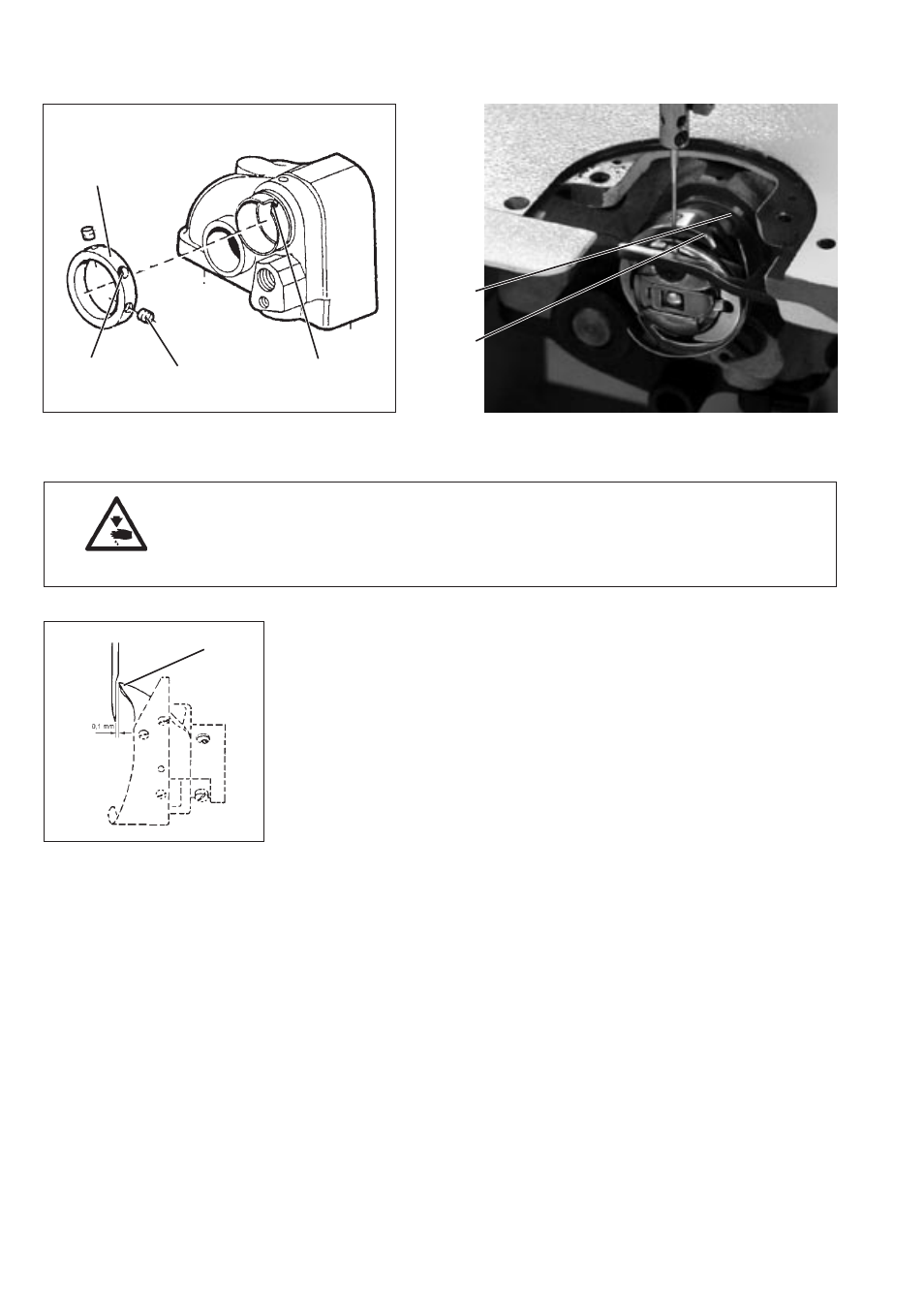

2.5 Schleifenhub und Abstand der Greiferspitze zur Nadel
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Schleifenhub und Abstand der Greiferspitze zur Nadel nur bei
ausgeschalteter Nähanlage korrigieren.
Regel und Kontrolle
Der Schleifenhub ist der Weg der Nadelstange vom unteren Totpunkt
bis zu dem Punkt, wo die Greiferspitze auf Nadelmitte steht.
Der Schleifenhub beträgt 1,8 mm.
Bei in Position A arretierter Nähmaschine soll die Greiferspitze 6 auf
Nadelmitte stehen.
Der Abstand zwischen Greiferspitze 6 und Nadel soll 0,1 mm betragen.
–
Maschinenoberteil in Einstellposition A arretieren.
– Stellung der Greiferspitze zur Nadel prüfen.
Korrektur
–
Stichplatte entfernen.
– Neue Nadel einsetzen.
– Befestigungsschrauben des Greifers 5 lösen.
Die Schrauben sind durch Bohrung 3 zu erreichen.
– Nähmaschine in Position A arretieren.
– Greiferspitze 6 auf Nadelmitte stellen.
Der Abstand zwischen Greiferspitze 6 und der Hohlkehle der Nadel
muss dabei 0,1 mm betragen.
In dieser Stellung besteht zwischen dem Greifer 5 und dem
Stellring 3 ein Abstand von 0,4 mm.
ACHTUNG!
Wird der Abstand von 0,4 mm nicht erreicht, dann ist das
Greiferantriebsgehäuse entsprechend zu verstellen.
(Siehe Kapitel 2.6)
– Befestigungsschrauben des Greifers 5 wieder anziehen.
– Stichplatte wieder anbringen.
