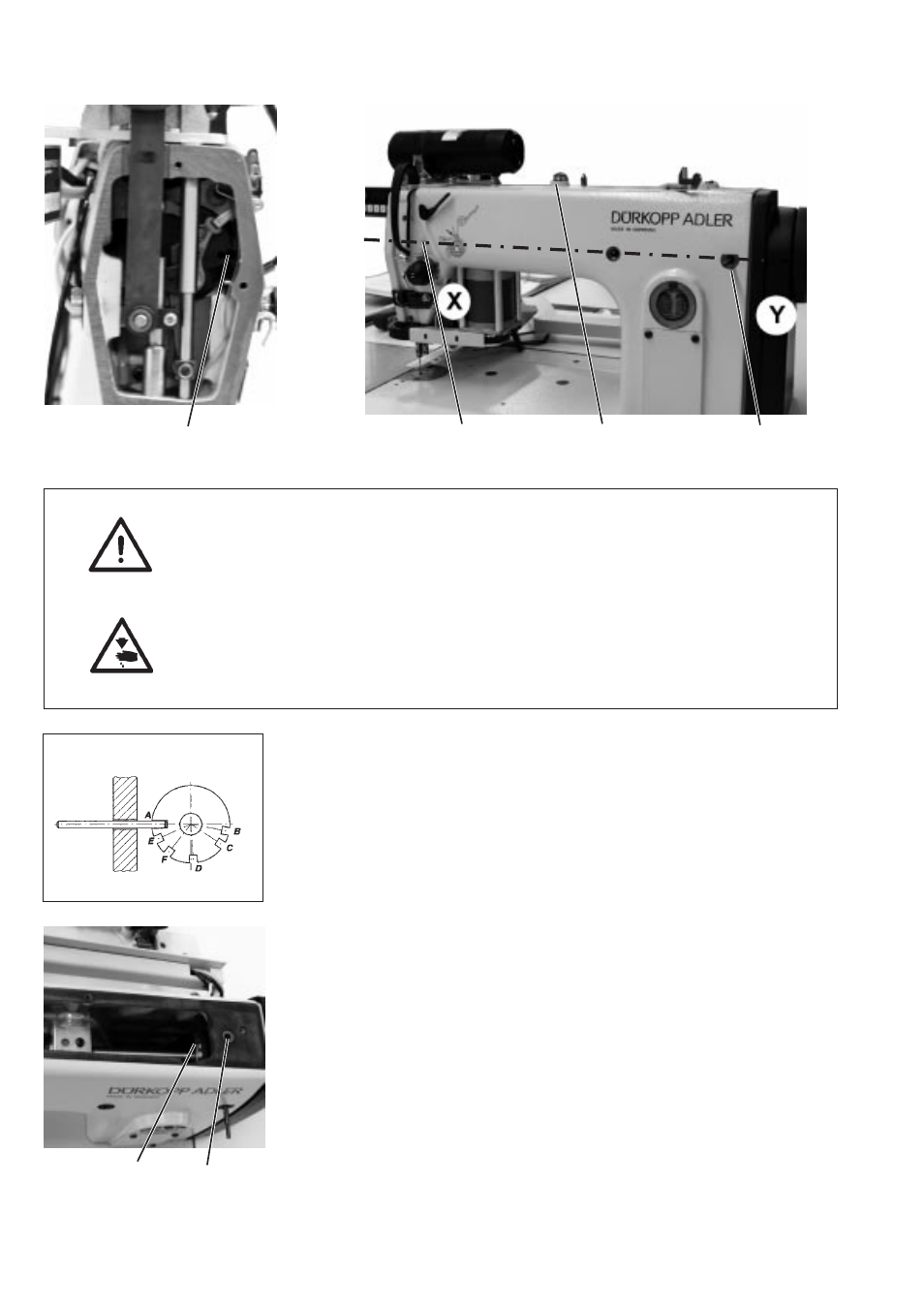

2.3 Stellung der integrierten Justierscheibe zur Armwellenkurbel
ACHTUNG !
Alle mit Hilfe der Justierscheibe vorgenommenen Einstellungen sind
nur korrekt, wenn diese wie in der Regel beschrieben eingestellt ist.
Wenn die Armwelle verstellt wird, sind alle folgenden Einstellungen zu
kontrollieren und evtl. zu korrigieren.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Position der Justierscheibe nur bei ausgeschalteter Nähanlage
prüfen und korrigieren.
Regel und Kontrolle
Die Nut 4 und der Einschnitt A der am Zahnriemenrad integrierten
Justierscheibe müssen in einer Fluchtlinie X - Y stehen.
–
Armwelle mit einem Arretierstift oder einem Stift Ø 5 mm in
Armwellennut 4 arretieren (durch Bohrung 3).
– Der Arretierstift muss sich durch die Bohrung 1 in Handradposition
A in die integrierte Justierscheibe stecken lassen.
Korrektur
–
Spulerdeckel 2 entfernen.
– Zahnriemen vom Zahnriemenrad abziehen.
– Schrauben des Zahnriemenrades 6 lösen.
Von oben mit Imbusschlüssel durch die Bohrung 5.
– Zahnriemenrad mit dem Arretierstift in Position A arretieren.
– Einen 5 mm dicken Stift in Absteckloch 3 stecken und in die
Armwellennut 4 einrasten lassen.
– Schrauben am Zahnriemenrad 6 wieder anziehen.
Das Zahnriemenrad darf nicht axial verschoben werden.
– Zahnriemen wieder auf das Zahnriemenrad aufziehen.
3-6
3 2 1 4
6 5
