1

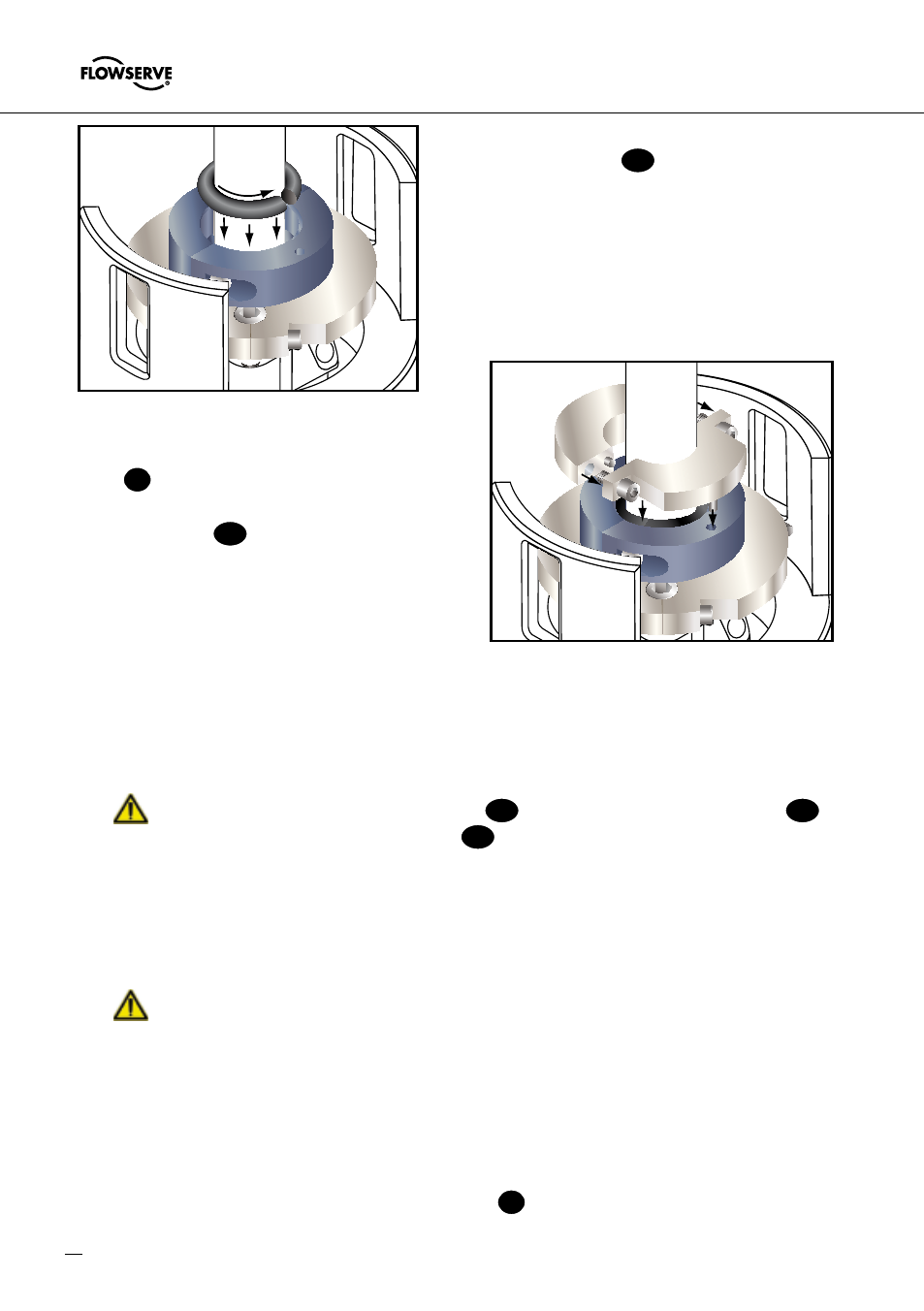

Bauen Sie nun die beiden schwarzen
Elastomer-Stützringe
P
ein. Vergewissern Sie
sich, dass Sie die Auflageflächen der Stützringe
um 10° versetzt anordnen.
!
Verkleben Sie die Auflageflächen der
Stützringe nicht miteinander.
6.1 Montieren Sie die Mitnehmer-Hälften
5
auf der Welle, und verschrau-
ben Sie mit Hilfe der mitgelieferten
Schrauben
K1
lose miteinander.
Richten Sie die Mitnahmestifte an
den Löchern im Gleitring aus, und
schieben Sie den Mitnehmer bis auf
einen Abstand von 0,1“ (3 mm),
welcher der Federbeweglichkeit ent-
spricht, an den Gleitring heran, wobei
Sie als Abstandhalter die beiden 1/8“
lnnensechskantschlüssel verwenden können. Ziehen Sie die Schrauben jetzt vollstän-
dig an.
Bei Ausführungen mit Stellschrauben
57
im Mitnehmer: erst Schrauben
K1
anziehen, dannn mit Stellschrauben
57
den Mitnehmer auf der Welle befestigen.
Die Dichtung ist nun betriebsbereit; lesen Sie vor der Inbetriebnahme das Kapitel 8
„Inbetriebnahme der Maschine“.
!
Die Laufgenauigkeit (siehe Punkt 5..6) und die Einbaumaße gemäß der
Hauptzeichnung nochmals kontrollieren.
Die Einbaumaße der Gleitringdichtung Typ MSS müssen den Angaben
der Hauptzeichnung entsprechen. Nichteinhaltung der Angaben auf der
Hauptzeichnung können zu Havarien führen.
6.13 Einbau der Gleitringdichtung Typ MSS ohne Einbauführung
(siehe Abbildung 3 auf Seite 13).
6.14 Einbau der MSS ohne Einbauführung
6.15 Sprühen Sie ein Ende des geteilten O-Rings
G
der Dichtung mit dem mitgeliefer-
Siehe 6.10
Montage der Mitnehmerhälften und
Einstellung der freien Federbeweglichkeit
Siehe 6.1
