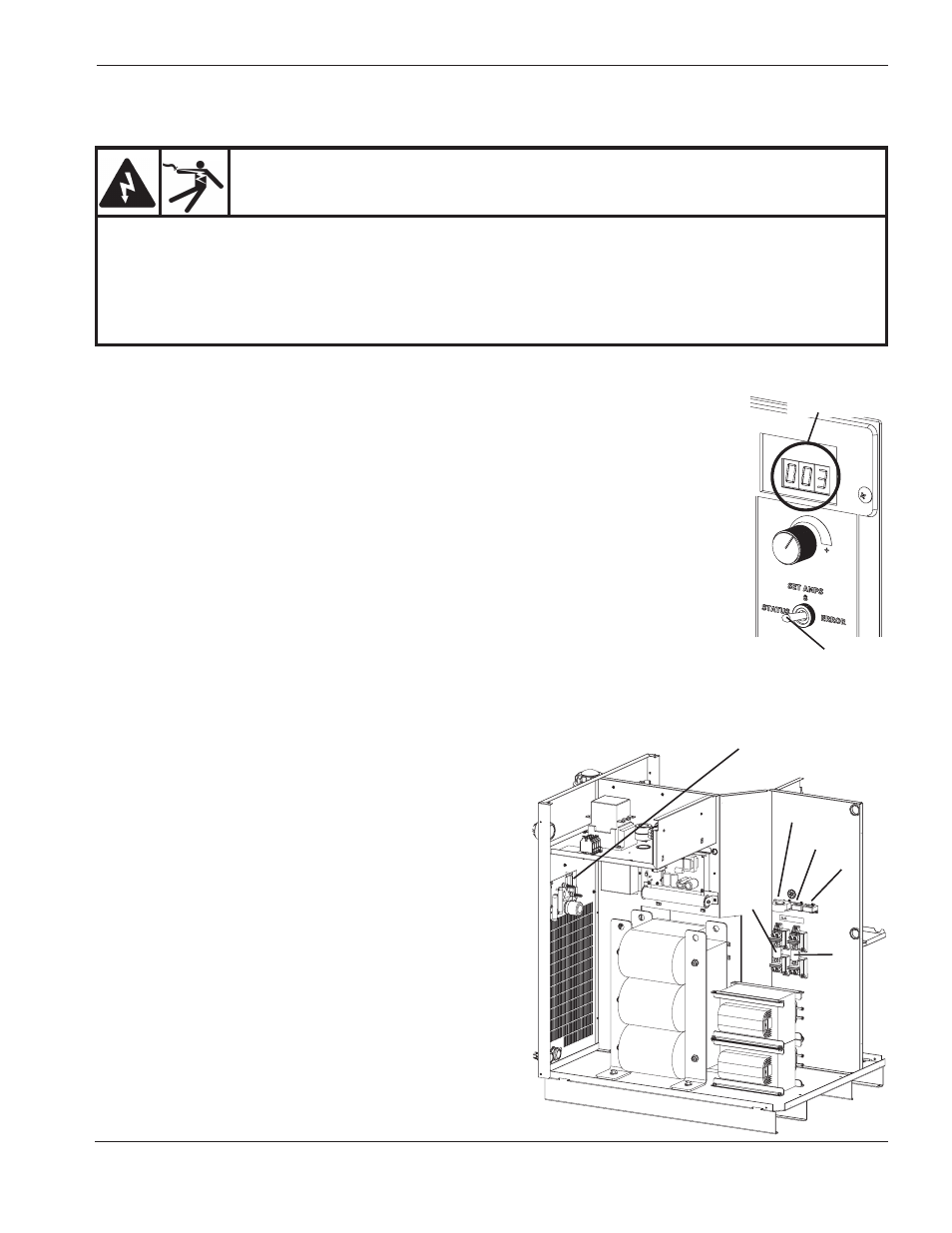

Automatische Chopper- und Stromsensortests während des Hochfahrens
Anlage auf EIN stellen. Wenn die Vorströmung beginnt, schließt der Schaltschütz, und die
Anlage testet automatisch die Chopper und Stromsensoren. Die Anlage schließt den
Schaltschütz und schaltet Chopper 1 bei einer Einschaltdauer von 90 % ein. Der Chopper lädt
den Überspannungskondensator auf der E/A-Baukarte (PCB6). Der Strom, der den
Kondensator lädt, sollte zwischen 10 A und 35 A liegen. Fehlercode 105 erscheint auf der LED-
Anzeige, wenn der Strom <10 A beträgt oder es keine Rückmeldung auf Stromsensor 1 (CS1)
gibt. Fehlercode 103 erscheint auf der LED-Anzeige, wenn der Strom >35 A beträgt.
Wenn Chopper 1 den Test besteht, wiederholt die Anlage den Test mit Chopper 2 und
Stromsensor 2 (CS2). Fehlercode 106 erscheint auf der LED-Anzeige, wenn der Strom <10 A
beträgt. Fehlercode 104 erscheint auf der LED-Anzeige, wenn der Strom >35 A beträgt.
Kipphebelschalter in Stellung FEHLER bringen, wenn die Anlage die Einschaltabfolge
abschließt. Zeigt die Anlage Fehlercode 003 an, ist der Test bestanden. Die Chopper und
Stromsensoren sind in Ordnung.
Wird FWenn Fehlercodenummer 103, 104, 105, oder 106 angezeigt wird, mit den
nachfolgenden Tests weitermachen.
Fehlerbeseitigung bei Fehlercodes 105 und 106 für niedrigen Strom
1. Überprüfen, ob die Stromsensoren (CS1 und CS2) und die
Kabel beschädigt sind.
2. CS1 und CS2 vertauschen. Fehlerhaften Sensor ersetzen,
wenn der Fehlercode nicht mehr angezeigt wird.
3. Widerstand zwischen Draht 38 und Draht 39 auf PCB6 mit
einem Messgerät messen. Der Wert sollte steigen, während
der Kondensator lädt. PCB6 austauschen, wenn ein
konstanter Wert angezeigt wird.
4. Auf lose Drähte und Kurzschlüsse zwischen Chopper und
PCB6 prüfen.
5. Überprüfen, ob 220 VAC zu 1A, 1B und 1C auf dem
Chopper vorhanden sind, wenn der Schaltschütz schließt.
6. Nachprüfen, ob die Sicherungen (F3 und F4) in gutem
Betriebszustand sind.
CS1
CS3
F3
E/A-Baukarte
(PCB6)
CS2
F4
Kipphebe
lschalter
LED-Anzeige
Chopper-Tests
HPR260 Manuell-Gas Betriebsanleitung 5-45
WARTUNG
4
WARNUNG
BERÜHRUNGSGEFAHR: Bei Arbeiten in der Nähe der Choppermodule ist äußerste Sorgfalt
anzuwenden. Die großen blauen Kondensatoren speichern Hochspannung. Selbst bei abgeschaltetem
Strom bestehen gefährliche Spannungen an den Kondensatorpolen, am Chopper und an den
Kühlkörpern. Das Entladen eines Kondensators mit dem Schraubenzieher oder einem anderen Werkzeug
kann zu Explosion, Sach- oder Personenschaden führen. Nachdem die Stromquelle abgeschaltet wurde,
muss man mindestens fünf Minuten warten, bevor der Chopper oder die Kondensatoren berührt werden.
