3
INBETRIEBNAHME
3-14
HPR260 Manuell-Gas
Betriebsanleitung

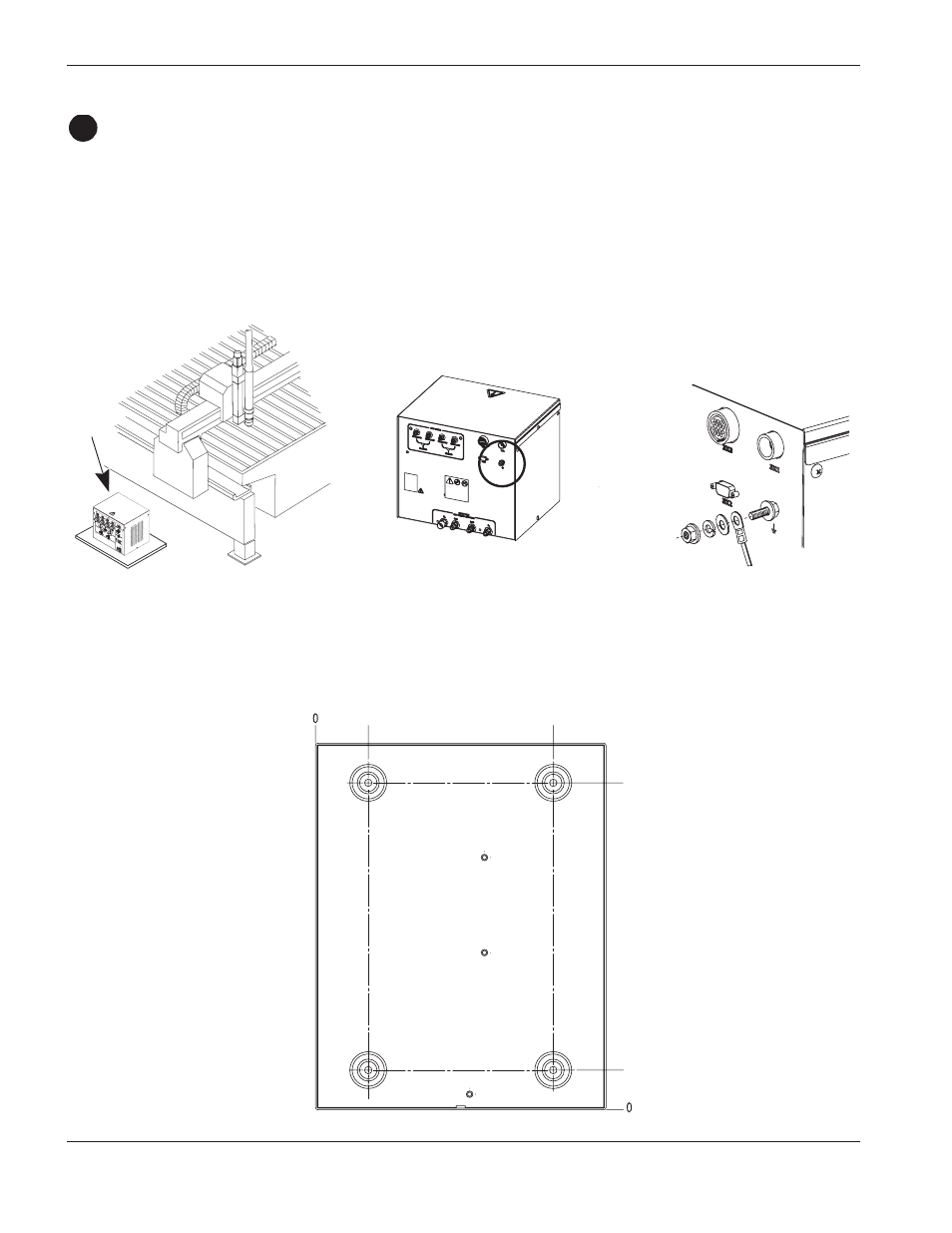

Aufstellen der Gaskonsole
• Die Gaskonsole in der Nähe des Schneidtisches aufstellen. Zu Wartungszwecken ist zum Abnehmen der oberen
Abdeckung und der rechten Seitenabdeckung Platz einzuplanen. Die bevorzugte Ausrichtung wird in der
nachfolgenden Abbildung gezeigt. Die maximale Kabellänge zwischen Stromquelle und Gaskonsole beträgt
75 m. Die maximale Länge der Kabel und Schläuche zwischen Gaskonsole und Abschaltventil-Baugruppe
beträgt 20 m.
C
Bevorzugte
Gaskonsolenausrichtung
Anschluss der Gaskonsolen-Schutzleitung
38,1 mm
314,5 mm
228,6 mm
50,8 mm
