A
A
A-A
4
INBETRIEBNAHME
HPR260 Manuell-Gas
Betriebsanleitung
3-15

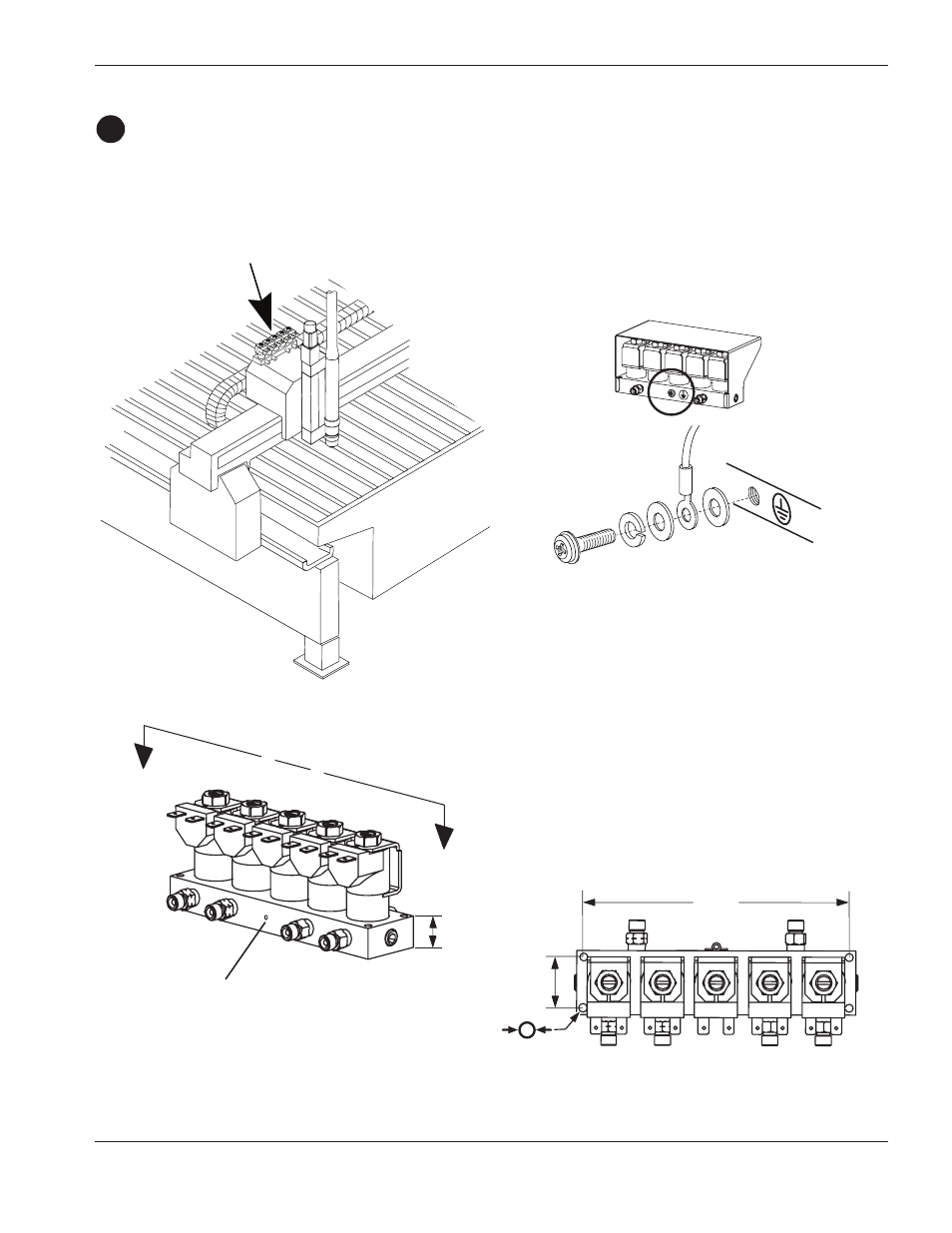

Abschaltventil installieren
• Abschaltventil-Baugruppe ist in der Nähe der Station zur Brennerhöhenverstellung zu montieren. Die maximale
Schlauchlänge zwischen Abschaltventil-Baugruppe und Brenner beträgt 1,8 m.
D
Anschluss der
Abschaltventil-Baugruppen-Schutzleitung
30 mm
4,7 mm
19 mm
157 mm
Lüftungsöffnung:
Nicht blockieren
