Zündkonsolen-netzkabel – Hypertherm HPR260 Manual Gas Benutzerhandbuch

Seite 56

Advertising
background image

Teile-Nr.

Länge

Teile-Nr.

Länge

123865*

2,1 m

123836

20 m

123419

3 m

123736

25 m

123834

4,5 m

123672

35 m

123670

7,5 m

123673

45 m

123835

10 m

123837

60 m

123671

15 m

123838

75 m

3

INBETRIEBNAHME

3-18

HPR260 Manuell-Gas

Betriebsanleitung

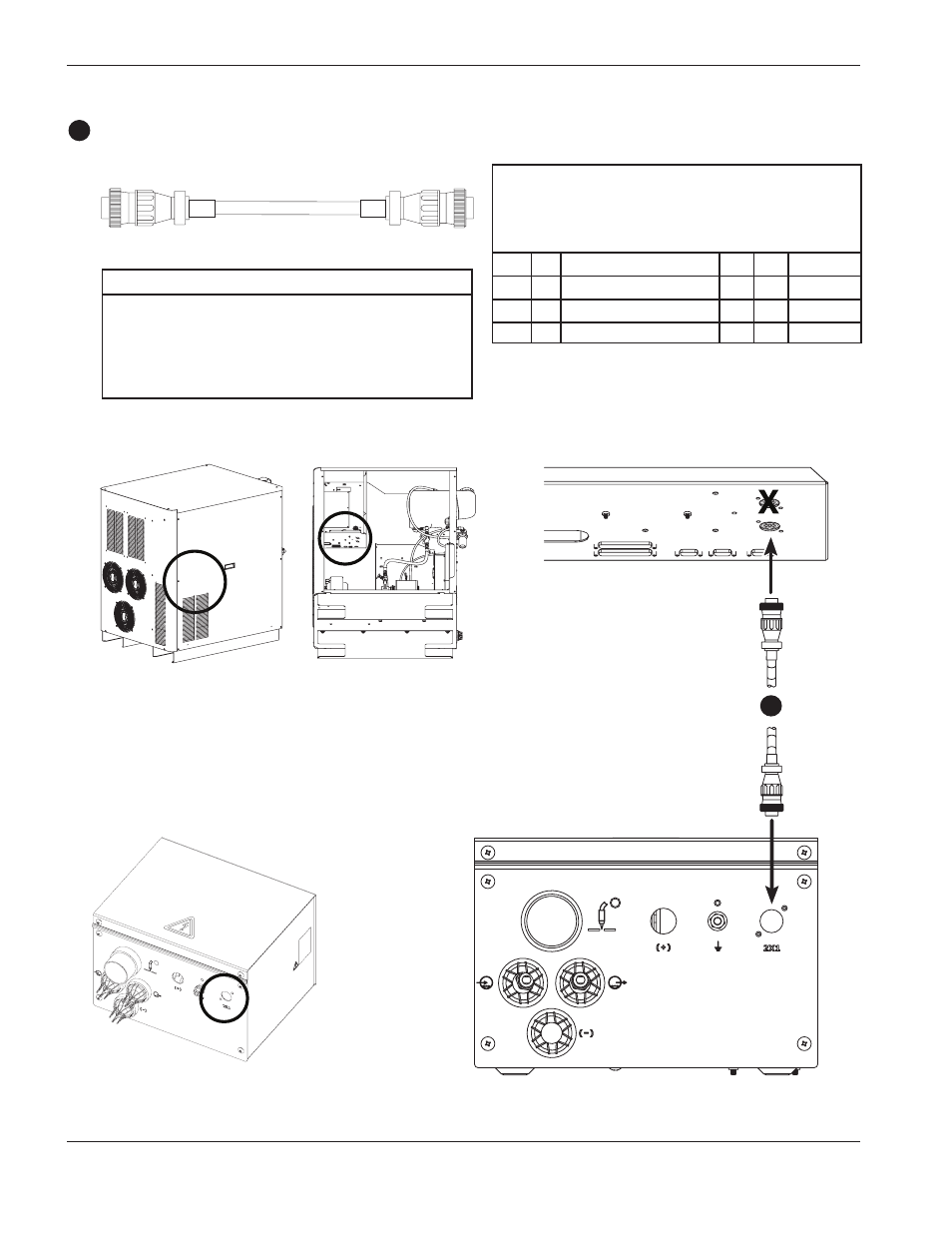

Zündkonsolen-Netzkabel

3

3

LISTE DER KABELSIGNALE –

zwischen Stromquelle und Zündkonsole

Stromquelle

Zündkonsole

Stift-

Stift-

nummer

E/A Beschreibung

nummer

E/A

Funktion

1

120 VAC spannungsführend

1

2

120 VAC Rückleitung

2

3

Schutzleiter

3

4

Nicht angeschlossen

4

E/A = Eingabe/Ausgabe

*

Kabel-Nr.123865 ist für den Einsatz in Anlagen bestimmt, bei denen die Zündkonsole auf der Stromquelle montiert ist.
