INBETRIEBNAHME
3-28
HPR260 Manuell-Gas
Betriebsanleitung

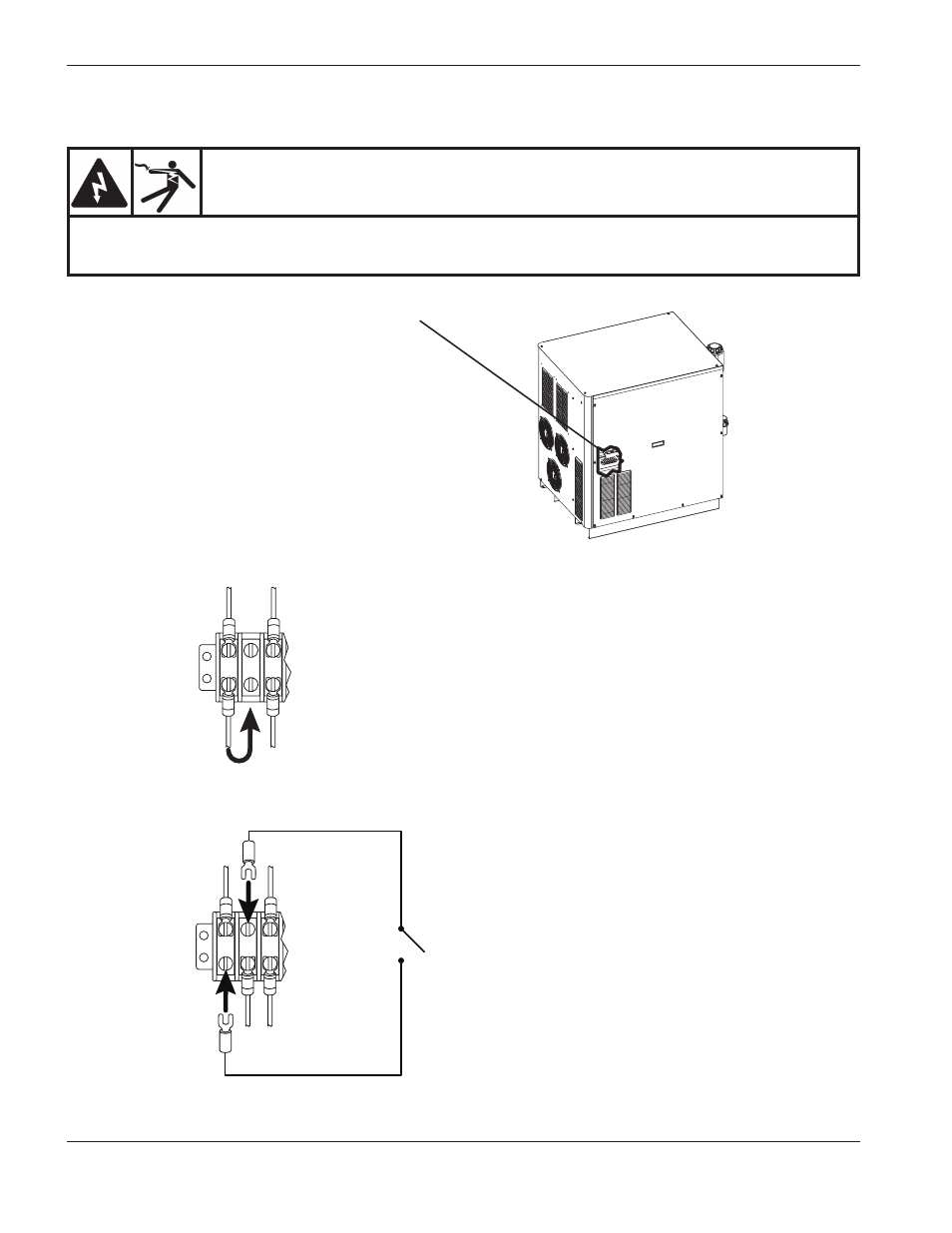

1. Reihenklemme 2 (TB2) in der Stromquelle finden.
2. Draht 1 wie gezeigt entfernen und an Reihenklemme 2 anschließen.
3. Schalter an Anschlussklemmen 1 und 2 wie gezeigt anschließen..
Anmerkung: Der Hauptschalter an der Gaskonsole muss in EIN-Stellung sein, damit der
Fernbedienungsschalter funktioniert.
Lage von TB2
1
2
3
1
3
TB2
1
3
1
2
3
1
3
TB2
1
3
Anmerkung: Es sind Schalter, Relais oder elektronische
Lastrelais zu verwenden, die mit 24 VAC bei
100 mA kompatibel sind. Es sollte sich um einen
Dauerkontaktschalter, nicht um einen
Momentkontaktschalter, handeln.
Fernbedienungs-Ein-/Aus-Schalter (wird vom Kunden beigestellt)
WARNUNG
STROMSCHLAG IST LEBENSGEFÄHRLICH.
Vor Durchführung von Wartungsarbeiten die Stromversorgung unterbrechen. Siehe Abschnitt
Sicherheit in diesem Handbuch bezüglich weiterer Sicherheitsmaßnahmen.
