Assembly Instruction / Montageanleitung
OptiBox16

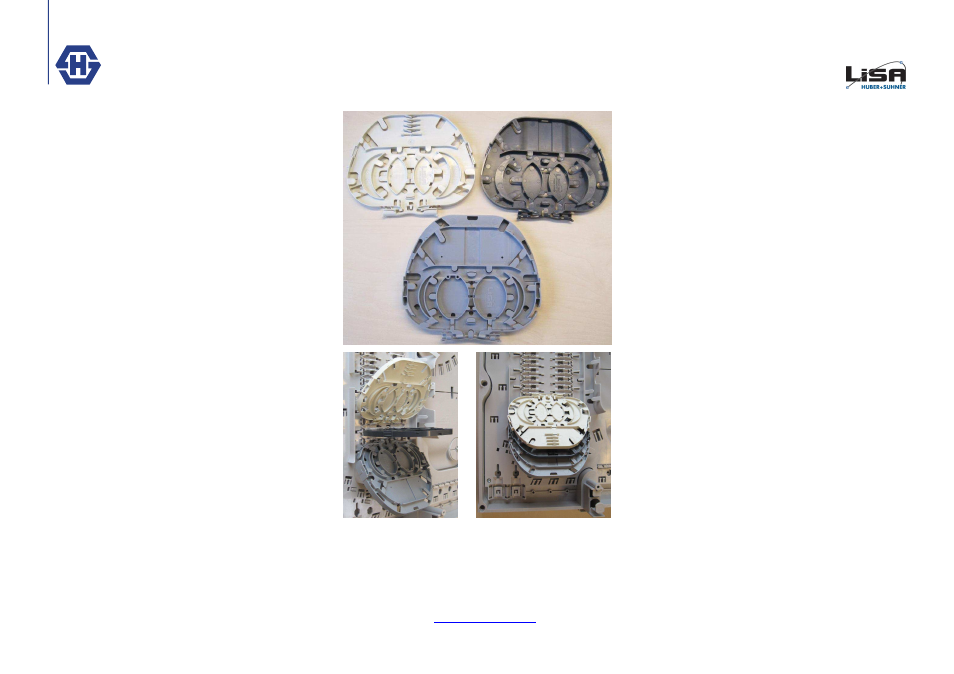

VIII. Installation der Kassetten:
Die Kassetten müssen im 90° Grad Winkel zum Inlay
in die vorgesehenen Halterungen eingeschnappt wer-
den. Hierzu ist es erforderlich die Kassetten auf dem
Halter zu positionieren und dann mit einem leichten
Druck einzurasten. Anschliessend können die Kasset-
ten nach oben oder nach unten geklappt werden. In
der unteren Position sorgt der Auflagepunkt zusätzlich
als Anschlag. In der oberen Position wird jede Kasset-
te selbst in der Position gehalten.
VIII. Assembly of the cassettes:
The cassettes can be snapped into the inlay in a 90°
angle. The cassettes have to be positioned on the
inlay in the right position, than they have to pressed
into the inlay until they are snapped in. After that the
cassettes can be moved to the front and to the back
side, where they fit independently.
VIII. Cassette versions:
The OTB16 can be populated with different cassettes.
You can use SCM [A], MCM [B] and SPC [C](Splitter)
Cassettes. Depends of the way the OTB16 should be
populated, you can place the different types casset-
tes in a customized order. The 8 slot can be popula-
ted with 8 SCM or 8 MCM cassettes, or up to 4 SPC
cassettes (or a mix of it).
C
A B
VIII. Kassettenvarianten:
Die OTB16 kann mit drei verschiedenen Kassetten
bestückt werden. Es gibt SCM [A], MCM [B] und SPC
[C] (Splitter) Kassetten. Je nach Anwendung der Box,
können die benötigten Kassetten in dem dafür vorge-
sehenen Feld eingeschnappt werden. Es können bis
zu 8 SCM oder MCM Kassetten eingesetzt werden,
oder bis zu 4 SPC Kassetten (oder ein Mix aus die-
sen).
