Assembly Instruction / Montageanleitung
OptiBox16
VI. Kabel einführen und befestigen

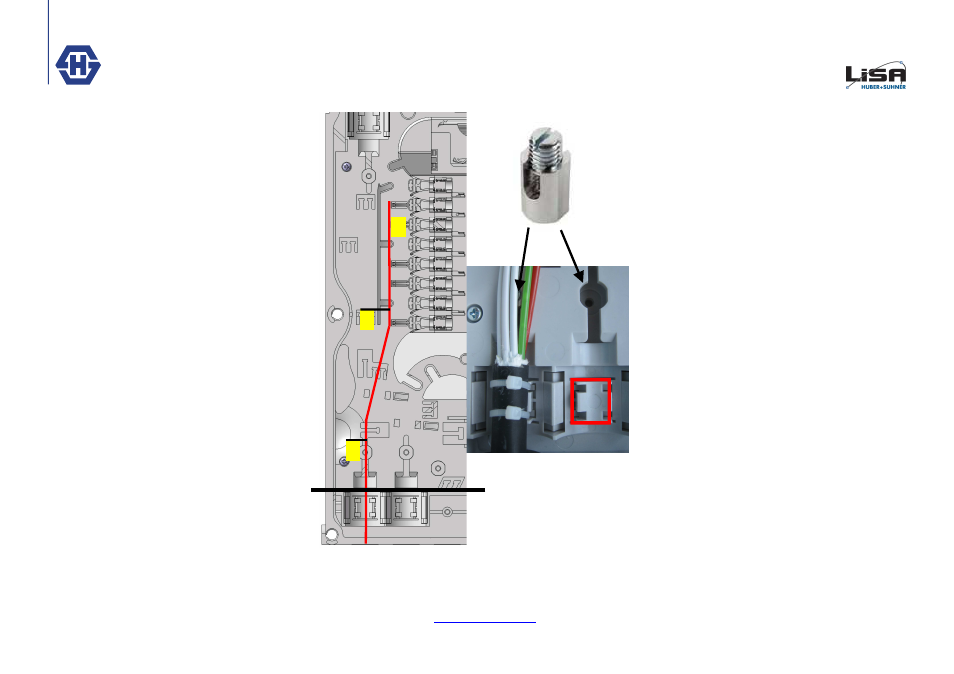

V.1 Ankommende Kabel können mit Hilfe von Kabel-
bindern am Punkt A und B befestigt werden. Die
Zentralelemente können mit Hilfe der Zentralelemen-
tabfangung befestigt werden.
V.2 Je nach Grösse des ankommenden Kabels oder
des Gasblockers kann der innere Teil der beiden
Kabelbefestigungen ausgeschnitten werden um dort
mehr Platz für Kabel oder Gasblocker zu schaffen.
Die folgenden Längen ab Referenzpunkt sind bei der
Installation vorzusehen:
A: Zentralelement befestigen
= 45mm
B: Einführung Bündelader
= 150mm
C: Länge insgesamt um Fasern in der Kassette ab-
zulegen
= 2000mm
V.2
V.1
A
B
C
Reference / Referenz
VI. Cable entry and fixing
V.1 Incoming cables kann be fixed with cable ties
at point A and B. The strenght member can be
fixed with the strain relieve element.
V.2 Depending on the diameter of the cable or the
gasblocker, the inner part of the cable fixing sec-
tion can be cut out to have more space for big
diameters.
The following cable length according to the refe-
rence should be used during Installation:
A: fixing strength member
= 45mm
B: incoming loose tube
= 150mm
C: complete length for Fibers into the cassettes
= 2000mm
