Assembly Instruction / Montageanleitung
OptiBox16

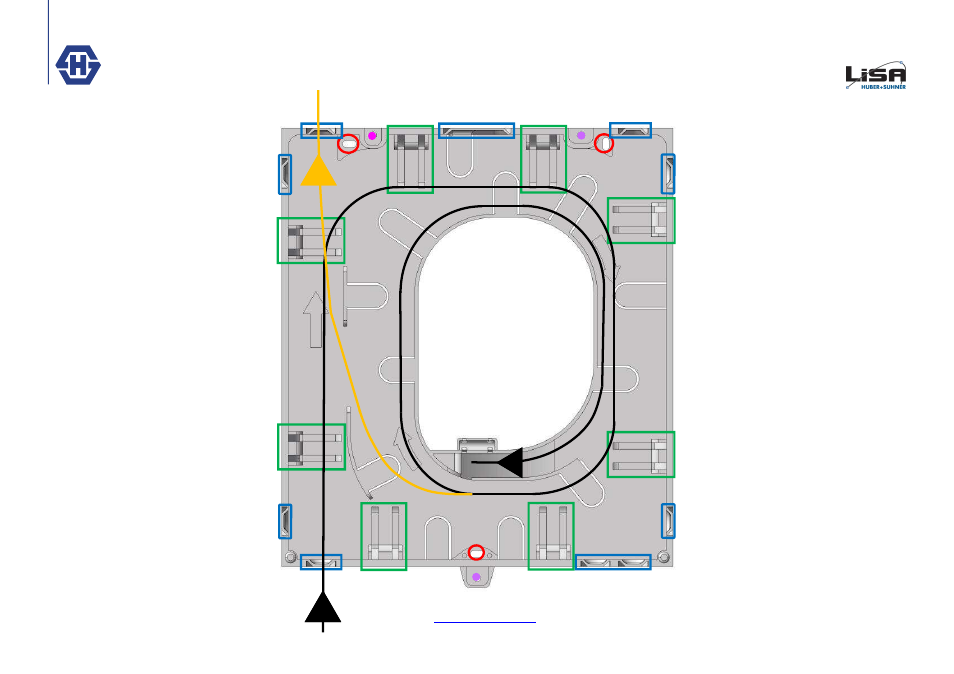

V. Überlängenrahmen
(optional):
•
Schraubpositionen für Überlän-
genfixierung an der Wand.
•
Schraubpositionen (Schrauben
werden mitgeliefert) für die Fi-
xierung der OTB16 auf den
Überlängenrahmen.
•
Ausbrechpositionen für ankom-
mende oder abgehende Kabel.
•
Fixierungspositionen für an-
kommende oder abgehende
Kabel (mit 2 Kabelbindern)
Die Bündeladerüberlänge kann im Über-
längenrahmen wie angezeigt in Pfeilrich-
tung abgelegt werden.
Ein oder mehrere Bündel können über
die Rampe in die OTB16 eingeführt wer-
den. Die restlichen Bündel können wie
angedeutet wieder aus dem Rahme her-
ausgeführt werden.
V. Overlength frame (optional):
•
Positions for screwing the
overlength frame to the wall.
•
Positions for screwing (Screws
are included) the OTB16 to the
overlength frame.
•
Knock out hole for incoming
and outgoing cables.
•
Fixing position for incoming or
outgoing cables (can be used
with 2 cable ties).
The loose tube overlength can be stored
in the overlength frame as shown in the
picture according to direction of the ar-
rows.
One or more tubes can be guided to the
OTB16 by using the ramp. Other tubes
can be guided out of the frame as
shown.
