Assembly Instruction / Montageanleitung
OptiBox16

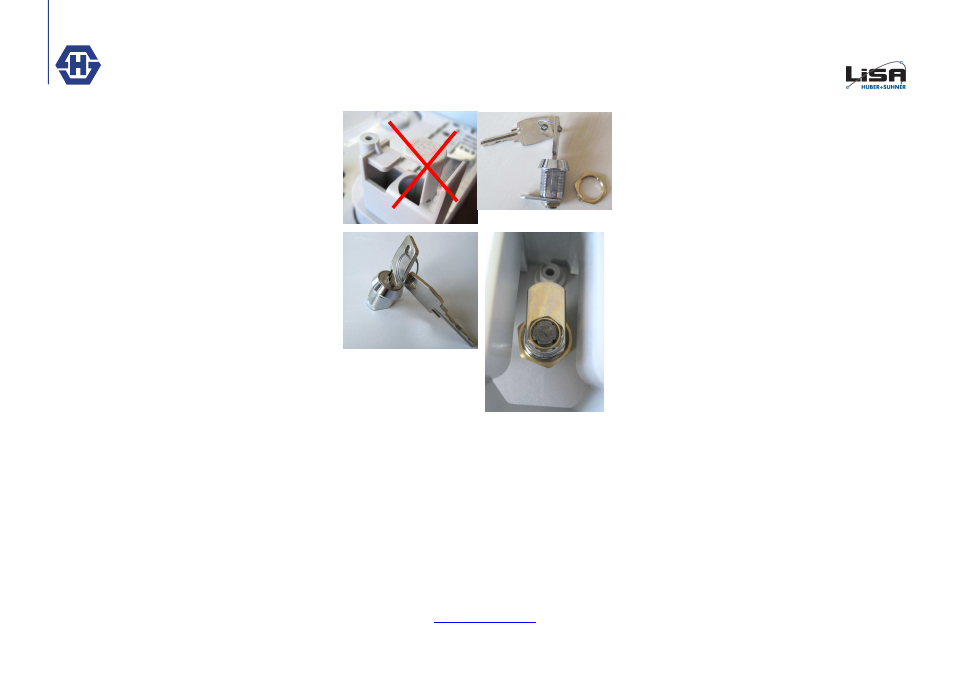

XII. Einbau des Schlosses:
Wenn ein Schloss eingebaut werden muss, dann
muss zum Einbau der Logohalter (1.) abgebrochen
werden. Anschliessend kann an dieser Stelle das
Schloss (2.) eingebracht (3.) und von unten festge-
schraubt werden (4.). Die Überwurfmutter muss nach
einstecken des Schlosses von der Unterseite über den
Vorreiber auf das Gewinde geschoben werden. Da-
nach kann die Mutter mit einem 22er Gabelschlüssel
festgezogen werden.
XII. Assembly of a lock :
If you need to assemble the box with a lock, you have
to start with breaking out the Logo holder (1.). After
that the lock (2.) can be assembled. You can bring in
the lock from the top of the cover (3.) and fix the lock
by screwing (4.). The nut must be assembled from the
bottom side. It has to be pushed over the locking
handle, after that it can be screwed with a 22 screw
wrench.
1. 2.
3. 4.
