Assembly Instruction / Montageanleitung
OptiBox16

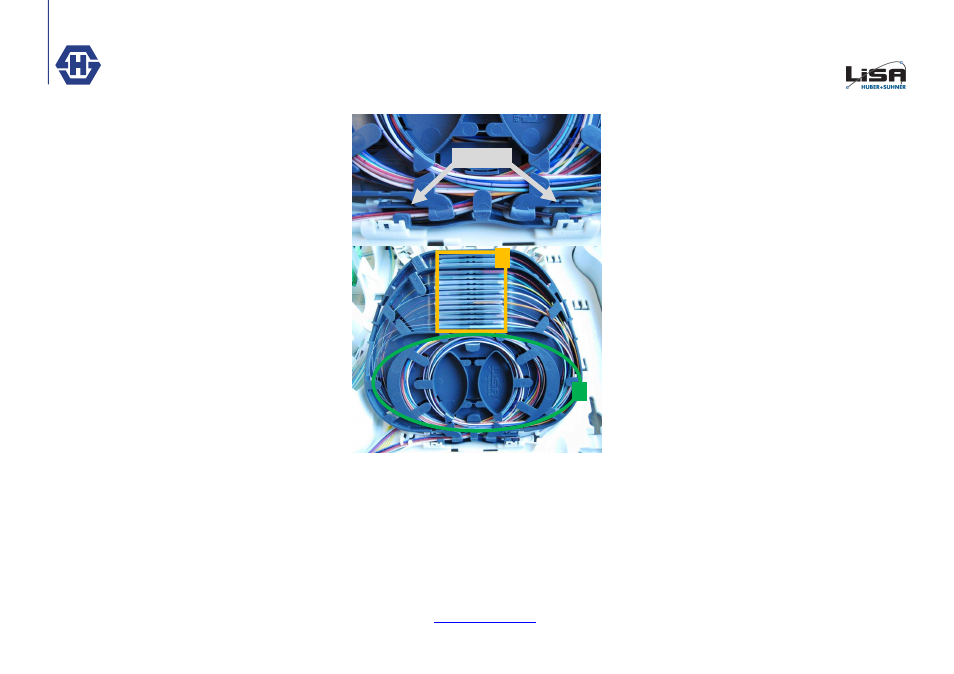

IX. Faserführung ACS - MCM:
1. Spleissbereich
2. Überlängenablage und Auskreuzfeld
Max. Faseraufnahme Ein – und Ausgang MCM:
48 Stück 250µm
24 Stück 600µm
12 Stück 900µm
Detaillierte Beschreibungen des ACS Kassettensys-
tems gemäss separaten Dokument.
IX. Fibermanagement ACS - MCM:
1. Splicing area
2. Overlength area and chaos field
The ACS System can cover the following quantities:
48 pieces 250µm
24 pieces 600µm
12 pieces 900µm
Detailed information about the ACS System can be
found in a separate document.
1
2
IN / OUT
