Created by: FO R&D

www.hubersuhner.com/lisa

5

DOC-0000000000

uncontrolled copy

Rev: A-00

Assembly Instruction / Montageanleitung

OptiBox32

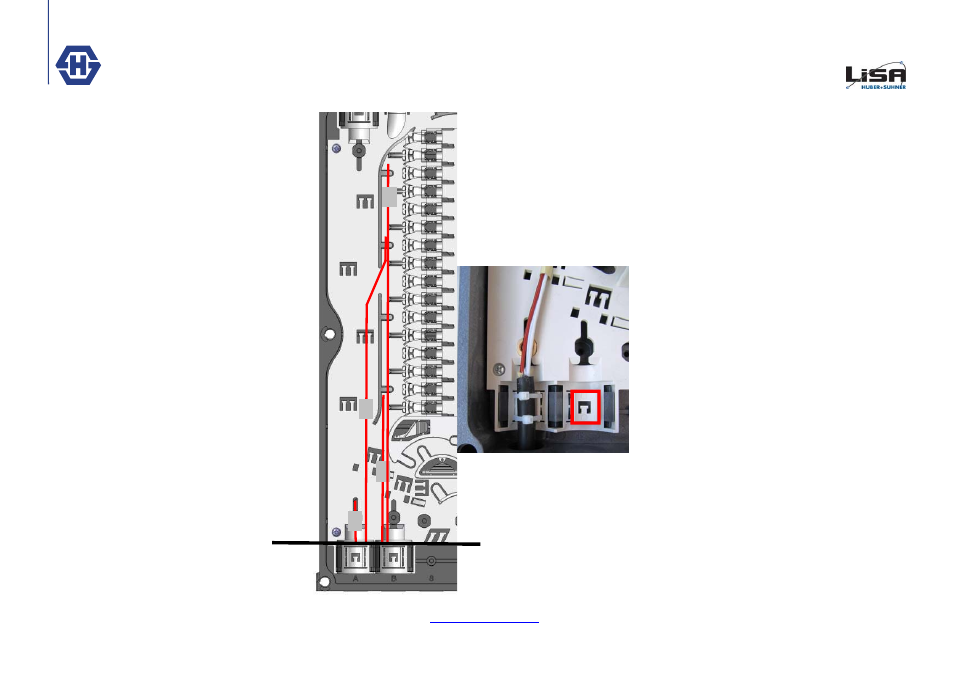

V. Kabel einführen/befestigen

V.1 Ankommende Kabel können mit Hilfe von Kabel-
bindern am Eingang A und B befestigt werden. Die
Zentralelemente können mit Hilfe der Zentralelemen-
tabfangung befestigt werden.

V.2 Je nach Grösse des ankommenden Kabels oder
des Gasblockers kann der innere Teil der beiden
Kabelbefestigungen ausgeschnitten werden um dort
mehr Platz für Kabel oder Gasblocker zu schaffen.

Die folgenden Längen ab Referenz sind bei der In-
stallation vorzusehen:

A: Zentralelement befestigen = 3.5cm
B: Einführung Bündelader untere Eingang = 12cm
C: Einführung Bündelader mittlerer Eingang = 25cm
D: Länge insgesamt um Fasern in der Kassette ab-
zulegen = 200cm

V.2

V.1

A

B

C

D

Reference / Referenz

V. Cable entry and fixing

V.1 Incoming cables kann be fixed with cable ties
at Entrance A and B. The strenght member can
be fixed with the strain relieve.

V.2 Depending on the diameter of the cable or the
Gasblocker the inner part of the cable fixing sec-
tion can be cut out to have more space for big
diameters.

The following cable length according to the refe-
rence should be used during Installation:

A: fixing strength member = 3.5cm
B: incoming loose tube B = 12cm
C: incoming loose tube = 25cm
D: complete length for Fibers into the cassettes =
200 cm
