Assembly Instruction / Montageanleitung
OptiBox32
VI. Adapterfeld und Kabelfixierung ein-
bauen

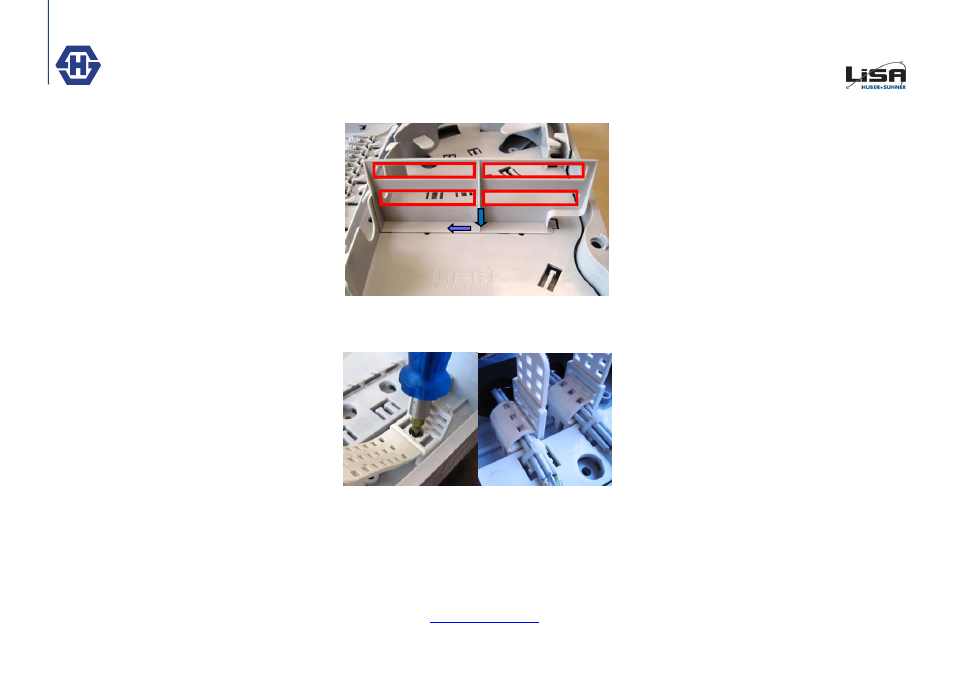

Falls in der Boxenkonfiguration ein Adapterfeld vor-
gesehen ist, müssen die Schnapper in die Öffnungen
gesteckt werden. Anschliessend muss es nach unten
und dann nach links gedrückt werden bis es einrastet
(blaue Pfeile).
Um eine gute Zugänglichkeit zu gewährleisten, emp-
fiehlt es sich die Kupplungen in der angegebenen
Reihenfolge (1, 2, 3, 4) zu bestücken.
1 2
3 4
Assembly of the cable fixing latches:
Picture1: The Cable Fixing Latches can be screwed
with the delivered PT Screws to the Cable Exits at the
bottom.
Picture 2: The latches can cover different quantities
and diameters of cables. You can fix the latch accord-
ing to the cables in different positions.
1 2
Einbau der Kabelfixierung:
Bild 1: Die Cable Fixing Latches können an den un-
teren Kabelausgängen mit der mitgelieferten PT
Schraube eingeschraubt werden.
Bild 2: Die Latches können unterschiedlich dicke und
unterschiedlich viele Kabel aufnehmen. Je nach Be-
stückung kann das Latch unterschiedlich gespannt
werden.
VI. Mounting of Patchfield and Cable fixing
latch
If you are using a Patchfield you have to snap it into
the Inlay. Put the snappers into the cutout of the inlay
and pull it to the left according to the blue arrows.
For a good accessibility you should try to populate the
Adapters according to the sequence (1, 2, 3, 4)
