Bezeichnungen der Rohranschlüsse
10
9
2
1
4
3
5
6 7
8
10
9
11
A
B
2
1
4
3
5
6 7
8

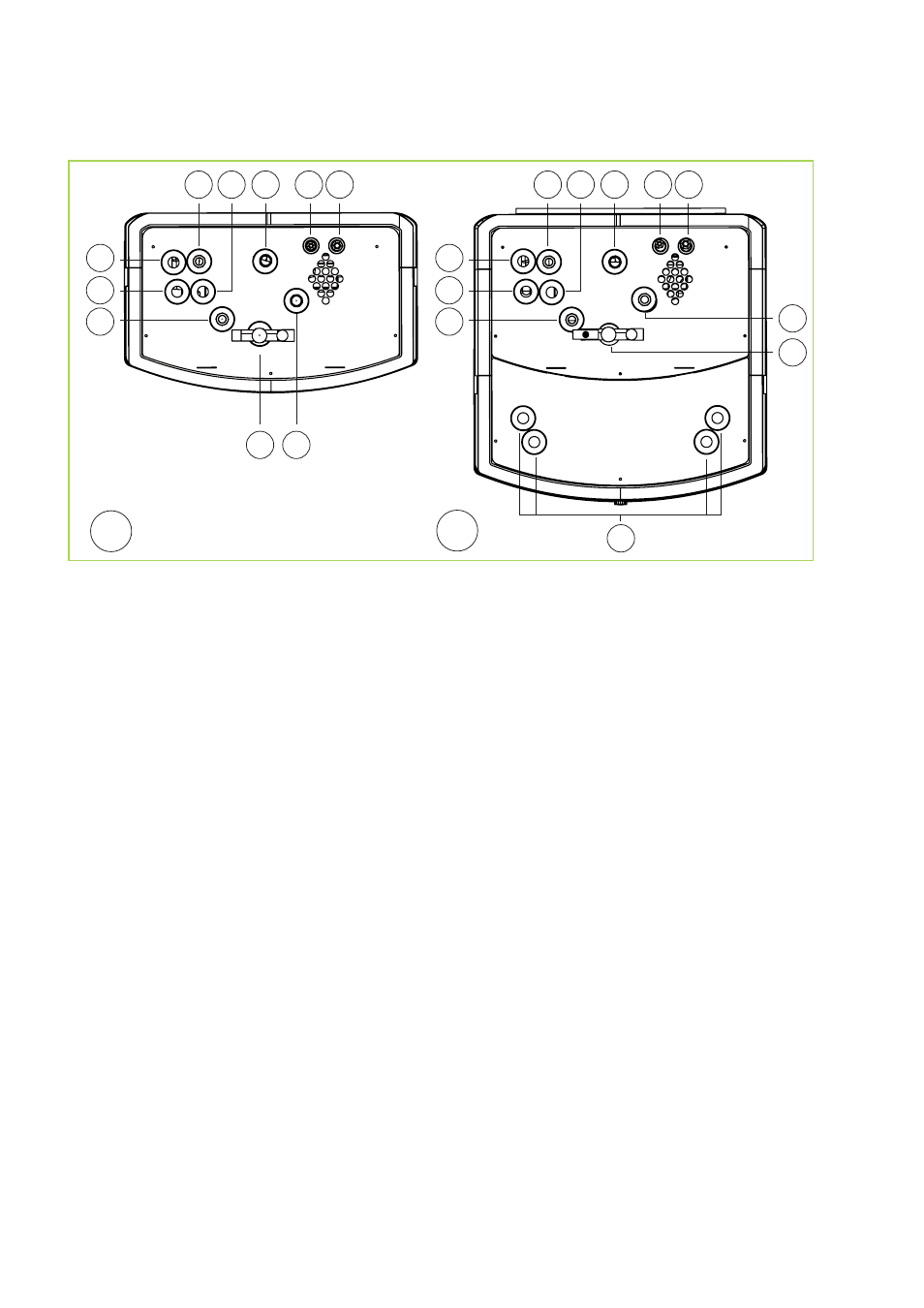

Abb. 5: Bezeichnungen der Rohranschlüsse
A:
WKF 85/120/180
B:
WKF-compact 85/120/180
1:
Zirkulation
2:
Kaltwasser Zulauf
3:
Vorlauf Heizung
4:
Warmwasser
5:
Rücklauf Heizung
6:
Kältemittel Flüssigkeitsleitung 3/8"
7:
Kältemittel Heißgasleitung 5/8"
8:
2. Wärmeerzeuger Rücklauf
(Austritt Wärmepumpe)
9:
Sicherheitsbaugruppe
10:
2. Wärmeerzeuger Vorlauf
(Eintritt Wärmepumpe)
11:
Anschlüsse Solar
