Hydraulikschema WKF
Funktionen: Heizen oder Kühlen und Warmwasser, Betriebsart: monoenergetisch
Dieses Hydraulikschema dient lediglich als Planungshilfe,
die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen!
A
B
C
FB KK
KW
ZK
AB
B
A
B AB
A
WW

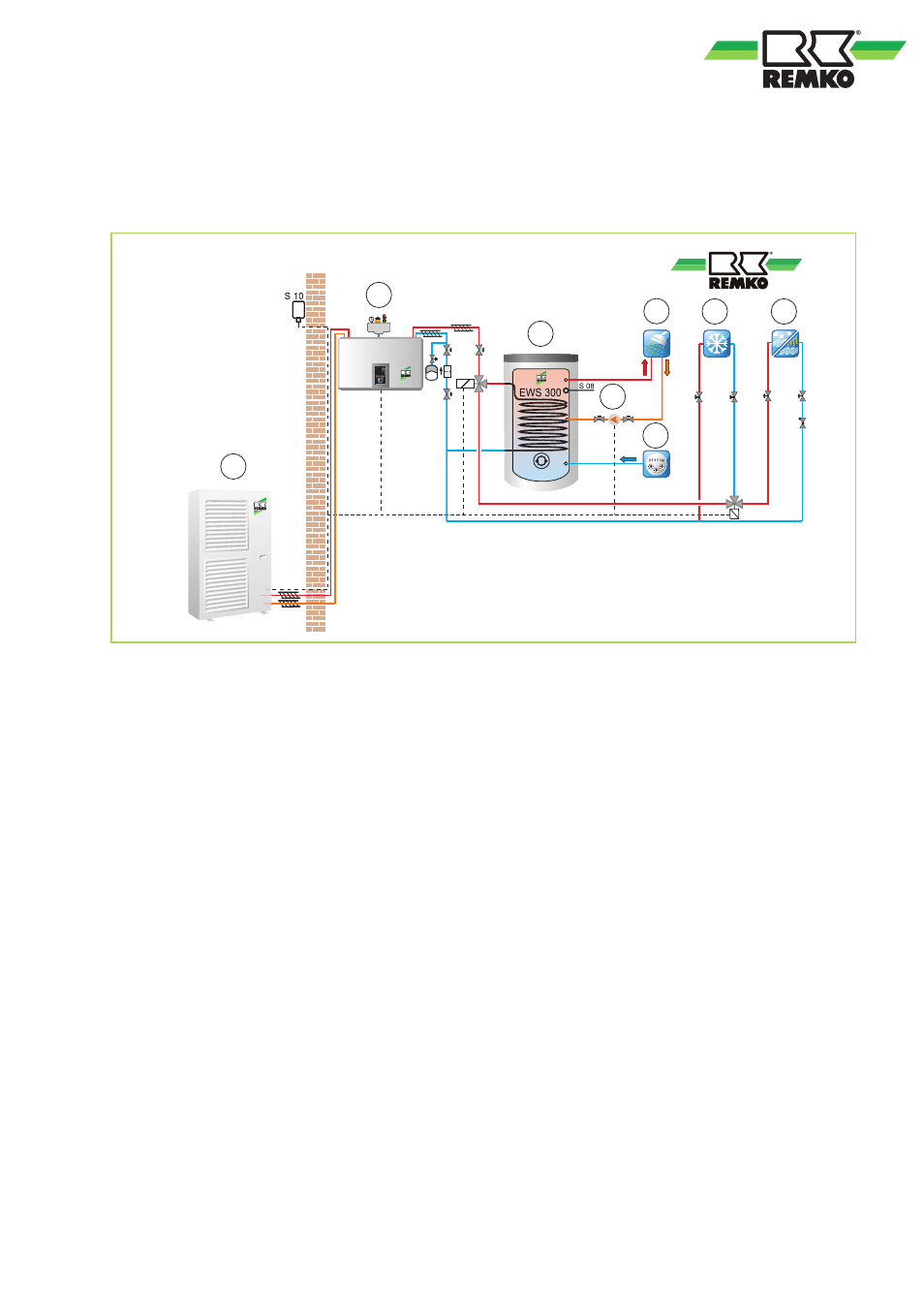

Abb. 51: Beispiel Hydraulikschema WKF
A: Außenmodul
B: Innenmodul WKF
C: Speicher
FB: Heizkreis Fußboden
KK: Kühlkreis
KW: Kaltwasser
WW: Warmwasser
ZK: Zirkulation
Die Wärmepumpenmodelle WKF werden eingesetzt in Systemen mit bereits vorhandenen Speichersys-
temen. Sie sind flexibel einsetzbar und in unterschiedlichen Ausstattungsvarianten zu bestellen. Es können
z.B. externe Trinkwasserspeicher genutzt werden mit einer min. WT-Fläche von 3,0 m².
Der Remko Trinkwasserspeicher Typ EWS 300 ist ein emaillierter Trinkwasserspeicher mit einer WT-Fläche
von 3,5 m². Das zusätzlich benötigte 3-Wege-Umschaltventil wird vom Smart-Control für die WW Bereitung
umgeschaltet. In einem bivalenten alternativen Einsatz kann der Kessel direkt auf dem Innenmodul (bival-
ente Ausführung) angeschlossen werden.
Die im Innenmodul hocheffiziente Primärpumpe kann als Heizkreispumpe genutzt werden und ist je nach
Anforderung drehzahlgeregelt. Es steht ein bauseitiger Druckverlust von max. 80 kPa zur Verfügung. Sollten
die bauseitigen Druckverluste höher sein muss ein separater Speicher z.B. Remko KPS 300 als hydrauli-
sche Weiche eingesetzt werden. Es steht dann eine Remko Heizkreisgruppe ungemischt Typ HGU und eine
gemischte Heizkreisgruppe Typ HGM zur Verfügung.
