1

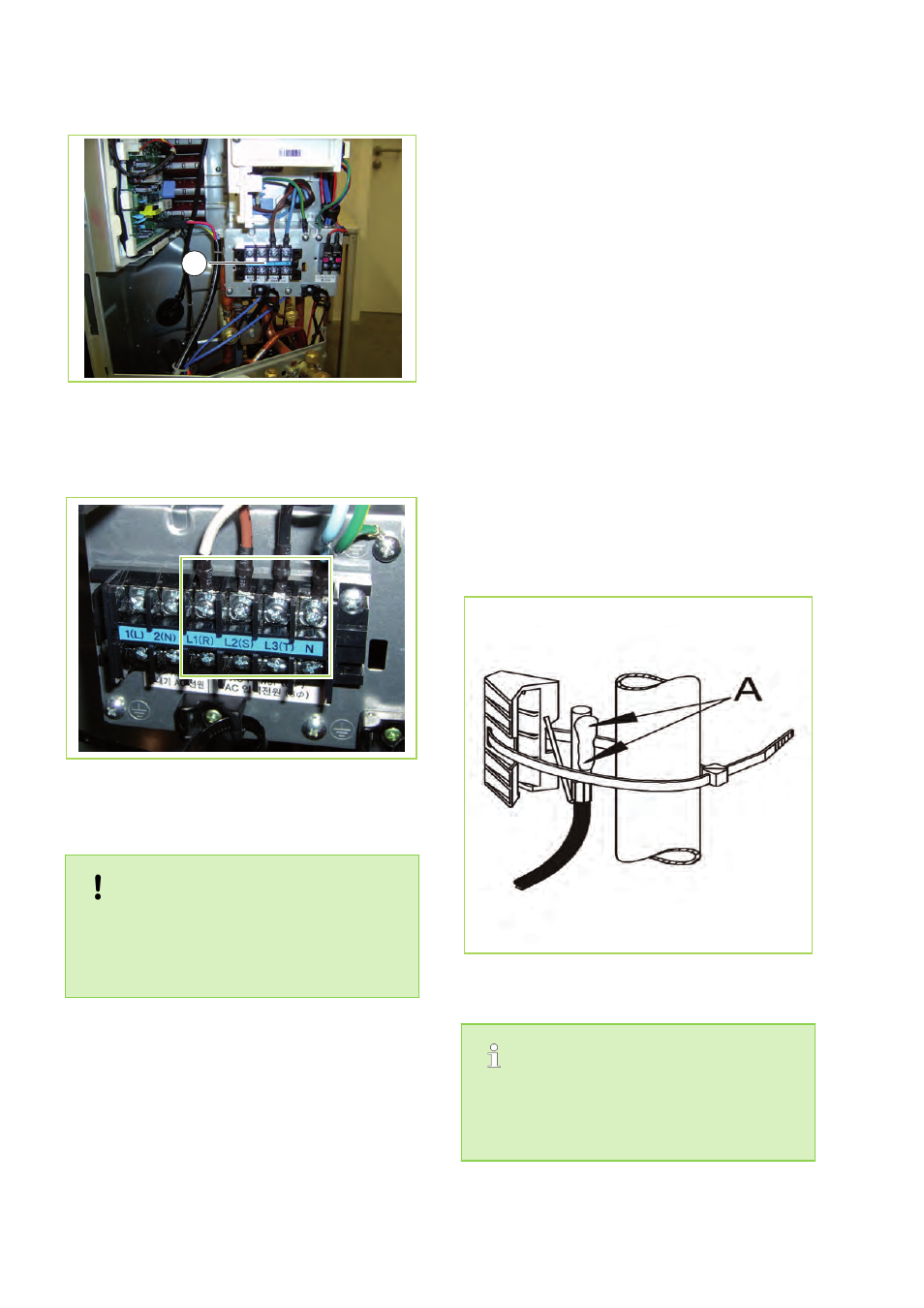

Abb. 60: Anschlussklemmen Außenmodul
WKF/WKF-compact 120
1: Netzanschluss 230V/1~ /50Hz
Abb. 61: Anschlussklemme Außenmodul
WKF/WKF-compact 180
HINWEIS!
Achten Sie beim Anschluss des Außenmoduls
auf einen korrekten Anschluss des N-Leiters,
sonst werden die Varistoren auf der Netzfilter-
platine des Außenmoduls zerstört.
Temperatursensoren
n In Abhängig von der Art der Anlage kann die
Anzahl der benötigten Fühler variieren.
n Für die Fühlerposition beachten Sie die ent-
sprechenden Hinweise in den Hydrauliksche-
mata.
n Im Standard-Lieferumfang sind der Außen-
fühler (S10), ein Tauchfühler (vorgesehen zur
Verwendung als Brauch-Warmwasserfühler -
(S08) sowie ein Fühler für den Gesamtvorlauf
im Innenmodul.
n Bei Anschluss einer Solaranlage muss ein
PT-1000 - Fühler (S01) als Kollektorfühler und
ein PT-1000-Fühler (S02) als unterer Speicher-
fühler verwendet werden.
n Alle Fühler werden im Schaltkasten des Innen-
moduls gemäß Anschlussplan angeschlossen.
Anlegefühler
Zur Messung z. B. der Heizkreistemperaturen
dienen Anlegefühler, die auf den Rohren montiert
werden.
n Die Anlegefühler werden mit dem beiliegenden
Trapezhalter und dem Spannband auf einem
Rohr fixiert.
n Die entsprechende Stelle muss gereinigt
werden. Anschließend wird Wärmeleitpaste (A)
aufgetragen und der Fühler fixiert.
Abb. 62: Fixierung des Anlegefühlers
Bei nicht ausreichender Kabellänge können die
Fühlerleitungen mit einem Aderquerschnitt von
1,5 mm² bis maximal 100 Meter verlängert
werden.
