13.2 Notheizbetrieb
Sollte es bei Ihrer Wärmepumpenanlage im Laufe
der Betriebszeit mal zu Störungen des Smart-Con-
trol oder des Außenmoduls kommen, ist es mög-
lich einen manuellen Notheizbetrieb zu aktivieren.
Dazu muss der Elektroheizstab, die interne Primär-
pumpe und ggf. die Heizkreispumpen manuell ein-
geschaltet werden.
Zum Einschalten des Notheizbetriebes bei Ausfall
des Smart Control gehen Sie folgendermaßen
vor:
1. Entfernen Sie die obere Fronthaube.
2. Stellen Sie den schwarzen Knopf, des auf
der linken Seite befindlichen Elektroan-
schlusskasten der Zusatzheizung auf
„Stellung 2“.
3. Stellen Sie den Thermostaten am Elektroan-
schlusskasten der Zusatzheizung auf die
gewünschte Temperatur ein z.B. Fußboden-
heizung 35°C, Heizkörper 50°C.
4. Drehen Sie den Drehschalter der Primär-
pumpe (Wilo) nach rechts auf ca. „5Uhr“-
Stellung.
5. Sollten Sie externe Heizkreisgruppen
(Pumpen) verwenden, sind diese ebenfalls
mit einer separaten Spannungsversorgung
zu versehen.
6. Sollten Sie externe Heizkreisgruppen
(Pumpen), HGU oder HGM von Remko ver-
wendet werden, sind diese ebenfalls am
Drehrad an der Vorderseite der Pumpe auf
„5Uhr“-Stellung einzustellen.
7. Entfernen Sie den Servomotor des 3-Wege-
Umschaltventils in dem Sie den Sicherungs-
splint zwischen Motor und Ventilkörper
herausziehen (siehe separate Bedienungs-
anleitung "3-Wege-Umschaltventil").
8. Ziehen Sie den Motor vom Ventilkörper ab.
9. Drehen Sie das zylindrische Kugelventil mit
der runden Seite in Richtung Austritt B (Hei-
zungsseite FBH oder Heizkörper).
Zum Umschalten der Warmwasser-Bereitung
gehen Sie folgendermaßen vor:
1. Drehen Sie das zylindrische Kugelventil mit
der runden Seite in Richtung Austritt A
(Trinkwasserspeicher).
2. Stellen Sie den Thermostaten am Elektroan-
schlusskasten der Zusatzheizung auf die
gewünschte Temperatur ein, z.B 50 °C.
Folgende Flussrichtungen sind manuell zu reali-
sieren:
Ventilanschluss B -- Heizung
Ventilanschluss A -- Trinkwasserspeicher
Die jeweiligen Betriebsmodis müssen manuell
umgestellt werden!
Zum Einschalten des Notheizbetriebes bei Ausfall
des Außenmoduls gehen Sie folgendermaßen
vor:
1. Gehen Sie im Menü des Smart Control in die
Ebene …………
2. Stellen Sie den Bivalenzpunkt des Reglers
über die Heizgrenze der Anlage.
3. Das elektrische Heizelement wird jetzt akti-
viert.
4. Überprüfen Sie die eingestellte Temperatur
am Thermostat des elektrischen Heizele-
ments.
5. Stellen Sie es ggf. oberhalb, auf die max.
gewünschte Temperatur (WW- Solltempe-
ratur) z.B. WW-Solltemperatur 45°C dann
Heizelement 50°C.
6. Der Smart Control wird die komplette Hei-
zungsregelung und das Zuschalten des Heiz-
elementes übernehmen.
1
2
3
4
5

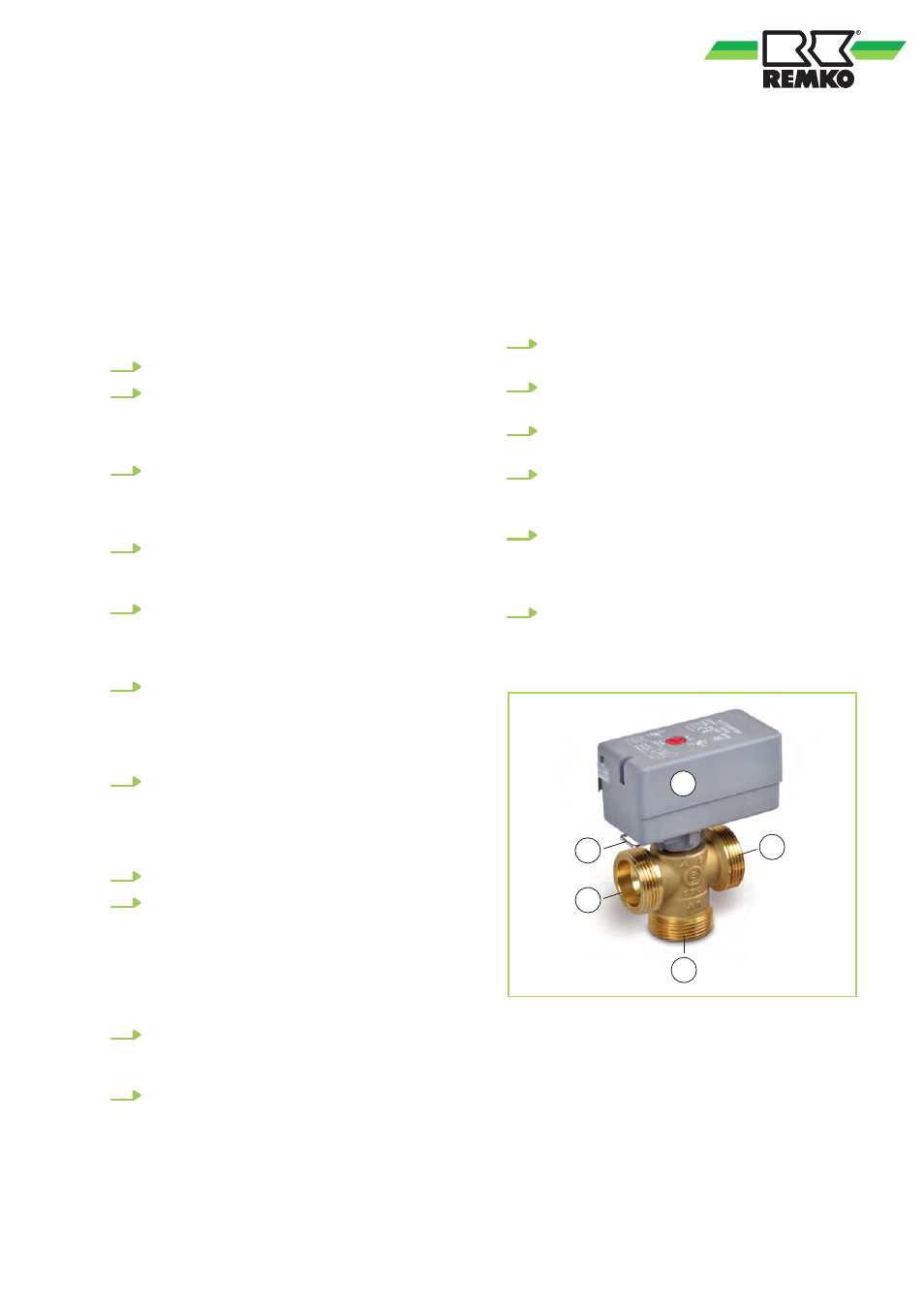

Abb. 67: 3-Wege-Umschaltventil
1: Servomotor
2: Sicherungssplint
3: Anschluss A, Trinkwasserspeicher
4: Anschluss B, Heizung
5: Anschluss AB
