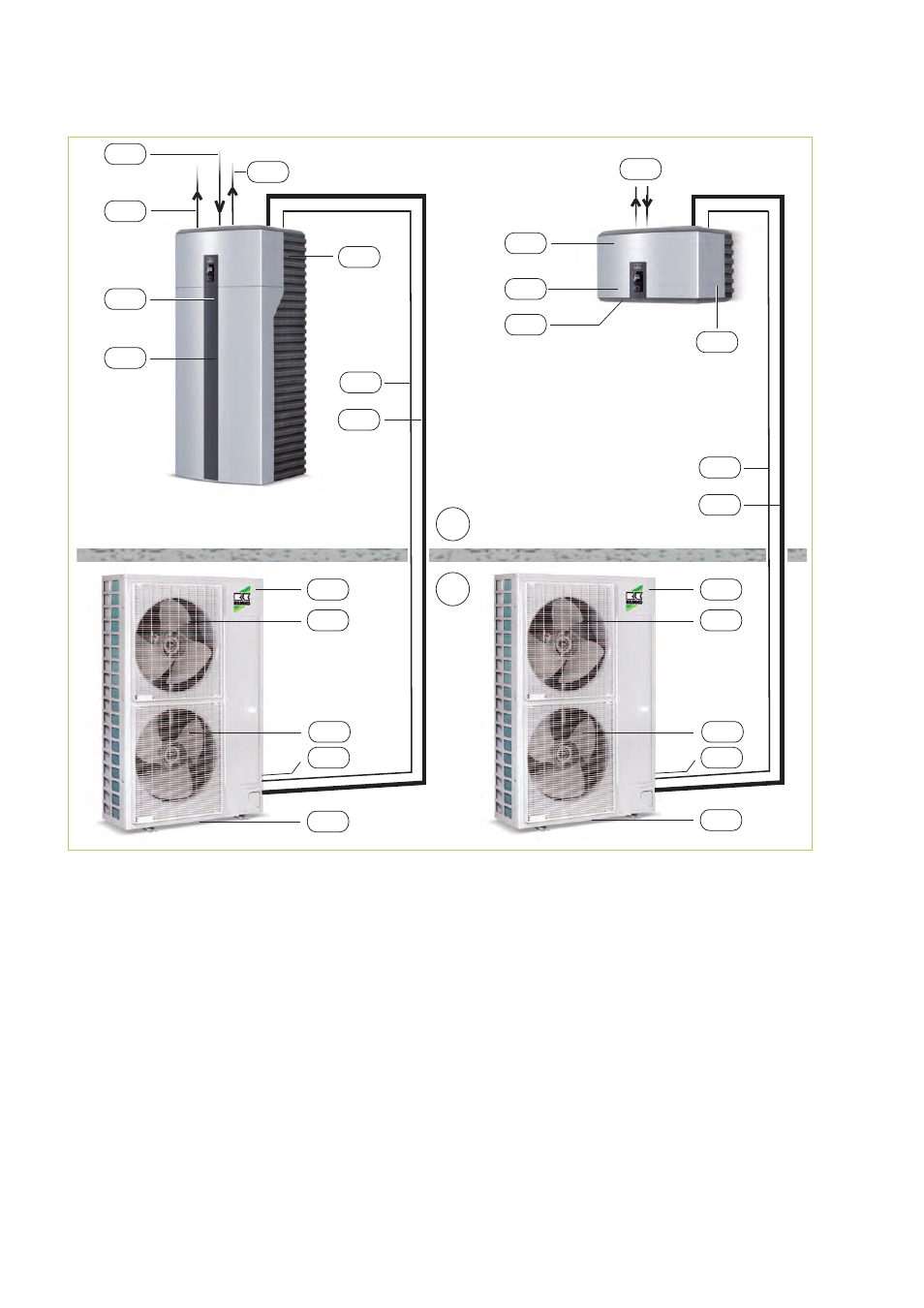

Abb. 38: Systemaufbau WKF/WKF-compact 180
AB:
Außenbereich
IB:
Innenbereich
AM1,2:
Außenmodul WKF-compact 180, WKF 180
IM1,2:
Innenmodul WKF-compact 180, WKF 180
GRL:
Gemeinsamer Rücklauf (DN 25)
KA1:
Kondensatablauf AM (muss frostsicher
ausgeführt werden!)
KA2:
Kondensatablauf IM
KML:
Kältemittelleitungen
3
/
8
" und
5
/
8
“
NAM:
Netzzuleitung AM = 400V / 3~ / 50Hz
3x16A (z.B. 5x1,5 mm
2
)
NIM:
Netzzuleitung IM = 230V / 1~ / 50Hz
16A (z.B. 3x1,5 mm
2
)
NZ1:
Netzzuleitung elektrische Zusatzheizung
(z.B. 5x2,5 mm
2
)
NZ2:
Netzzuleitung elektrische Zusatzheizung
(optional), (z.B. 5x2,5 mm
2
)
STL:
Steuerleitung (z.B. 2x1mm
2
)
VEN:
Ventilator
VHZ:
Vorlauf für Heizung (DN 25)
VRH:
Vor- und Rücklauf Heizwasser (DN 25)
VWW:
Vorlauf für Warmwasserspeicher (DN 25)
