SATEL GPRS-T6 9

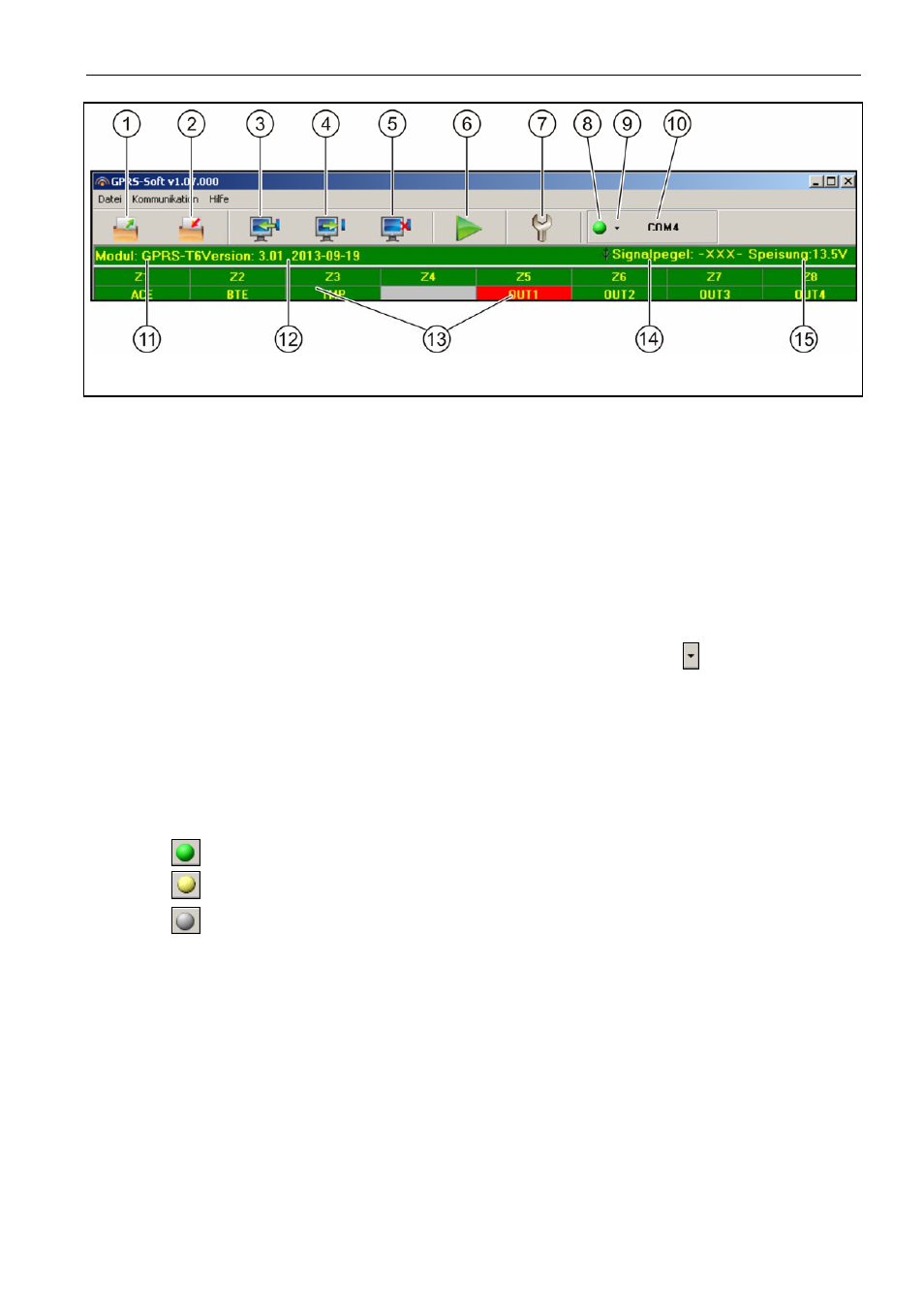

Abb. 6. Hauptmenü des Programms GPRS-S OFT .
6 - Testübertragung starten – die Taste ermöglicht die Testübertragung des Moduls
(bei der Fernparametrierung ist die Testübertragung erst nach der Beendigung der
Kommunikation mit dem Modul möglich).
7 - Konfiguration – die Taste öffnet das Fenster „Verbindung”. In diesem Fenster können
Sie die Parameter für die Kommunikation des Programms mit dem Modul
konfigurieren:
– den Port COM des Computers wählen, über den die lokale Parametrierung
erfolgen soll;
– die Nummer des TCP-Portes eingeben, der zur Fernparametrierung des Moduls
dienen soll. Die Werte von 1 bis 65535 sind einzugeben.
8 - Verbindung – je nach gewählter Kommunikationsweise (Taste ) kann das Klicken
auf das Symbol folgendes bewirken:
– Ein-/Ausschalten des Portes COM des Computers (lokale Parametrierung über die
RS-232 Schnitstelle);
– Aktivieren/Deaktivieren des Servers (Fernparametrierung bei Anwendung der
GPRS-Technologie und des TCP/IP-Protokolls) – nach dem Klicken auf das
Symbol wird zugleich die Information über Status des Servers angezeigt.
Die Farbe des Icons informiert über den aktuellen Status der Kommunikation:
– – grün – Port COM des Computers eingeschaltet / Server aktiv;
– – gelb – Datenübertragung;
– – grau – Port COM des Computers ausgeschaltet / Server inaktiv.
9 - die Taste erlaubt die Auswahl der Kommunikationsweise mit dem Modul: lokale
Parametrierung über die RS-232 Schnittstelle oder Fernparametrierung bei
Anwendung der GPRS-Technologie und des TCP/IP-Protokolls.
10 - Information über Kommunikationsweise mit dem Modul:
– COMn (n = Nummer des Portes COM) – Kommunikation über den RS-232
Schnittstelle;
– TCP/IP – Kommunikation bei Anwendung der GPRS-Technologie.
11 - Name des Moduls.
12 - Programmversion des Moduls (Versionsnummer und Erstellungsdatum).
13 - Leiste zur Statusanzeige aller Eingänge und Ausgänge des Moduls. Ihre Status
werden mit folgenden Farben symbolisiert:
 grün – normaler Status des Eingangs / Ausschalten des Ausgangs,
