Position, und ziehen Sie die Führungshalteschraube wieder an. Bitte gehen Sie auch bei Reinigung nach dieser Methode
vor.

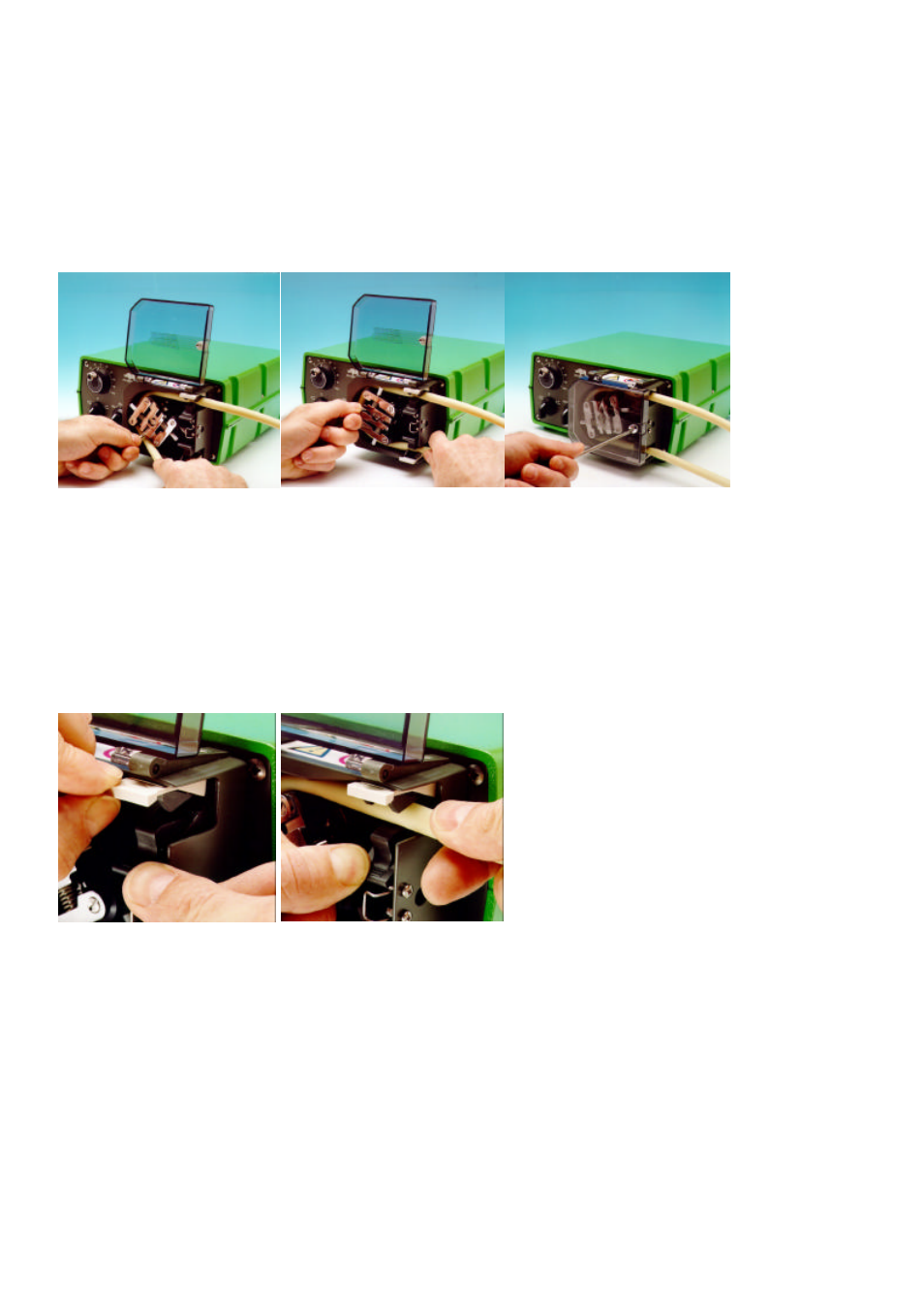

Einlegen des Schlauches
Schalten Sie den Antrieb aus, bevor Sie den Schlauch einlegen. Öffnen Sie die schwenkbare Schutzvorrichtung und
schwenken die Rotor-Handkurbel nach außen, bis sie in ihre Position einrasted. Wählen Sie die erforderliche
Schlauchlänge und bedenken Sie, daß ungefähr 240mm für das Führungssystem benötigt werden.
Befestigen Sie ein Schlauchende in einer der unter Federspannung stehenden Klemmen und führen dann, bei
gleichzeitigem Drehen des Rotors mittels Handkurbel, den Schlauch zwischen Rollen und Führung, wobei der Schlauch
in den Schlauchführungen des Rotors ausgerichtet werden muß. Der Schlauch muß locker an der Führung anliegen und
darf weder verdreht noch angespannt sein.
Befestigen Sie das andere Schlauchende in der zweiten unter Federspannung stehenden Klemme, wobei sichergestellt
sein muß, daß der Schlauch nicht lose im Pumpenkopf liegt, da sich hierdurch die Lebensdauer des Schlauches
verringern könnte.
Drehen Sie die Handkurbel zurück und schließen Sie die Schutzvorrichtung.
Öffnen Sie für kurze Zeit die Schlauchklemme, nachdem die Pumpe gestartet wurde, damit der Schlauch seine
natürliche Position einnimmt.
Der 501RL Pumpenkopf wird durch Klemmen befestigt, die jeweils vier Positionen besitzen und die durch Hereindrücken
oder Herausziehen von Stangen am oberen Teil der oberen Klemme und am unteren Teil der unteren Klemme eingestellt
werden können.
Stellen Sie die Klemmen so ein, daß der minimal notwendige Druck auf den Schlauch ausgeübt wird.
Justierung der Rollen
Der vom Werk zwischen Rolle und Führung eingestellte Abstand beträgt 2,6mm. Eine Einstellung des Abstandes ist
erforderlich, wenn Schläuche mit eine Wanddicke von weniger als 1,6mm verwendet werden. Beide Rollenarme besitzen
je eine Stellschraube und beide Schrauben müssen eingestellt werden. Der richtige Abstand ist die doppelte Wanddicke
abzüglich 20%. Eine korrekte Einstellung ist wichtig: ein zu geringer Abstand verringert die Lebensdauer des
Schlauches, ein zu großer Abstand verringert die Pumpenleistung.
Änderung des Abstandes: drehen Sie beide Stellschrauben im Uhrzeigersinn, um den Abstand zu vergrößern und gegen
den Uhrzeigersinn, um ihn zu verringern. Eine volle Drehung ändert den Abstand um 0,8mm.
Um den ursprünglichen Abstand von 2,6mm wiederherzustellen, drehen Sie die beiden Stellschrauben so lange, bis
beide Rollen die Führung eben berühren, dann ziehen Sie beide Schrauben durch eine dreiviertel Drehung an. Der
501RL2 ist werkseitig auf einen Abstand von 3,2mm zwischen Pumpenkopfgehäuse und Rolle eingestellt und akzeptiert
Schlauchwandstärken von 2,1 und 2,5mm.
Überprüfen Sie von Zeit zu Zeit die beweglichen Teile des Rotors auf freie Beweglichkeit. Schmieren Sie gelegentlich die
Drehpunkte und die Rollen mit Teflon Schmieröl.
