Watson-Marlow 505Di Benutzerhandbuch
Seite 15
15

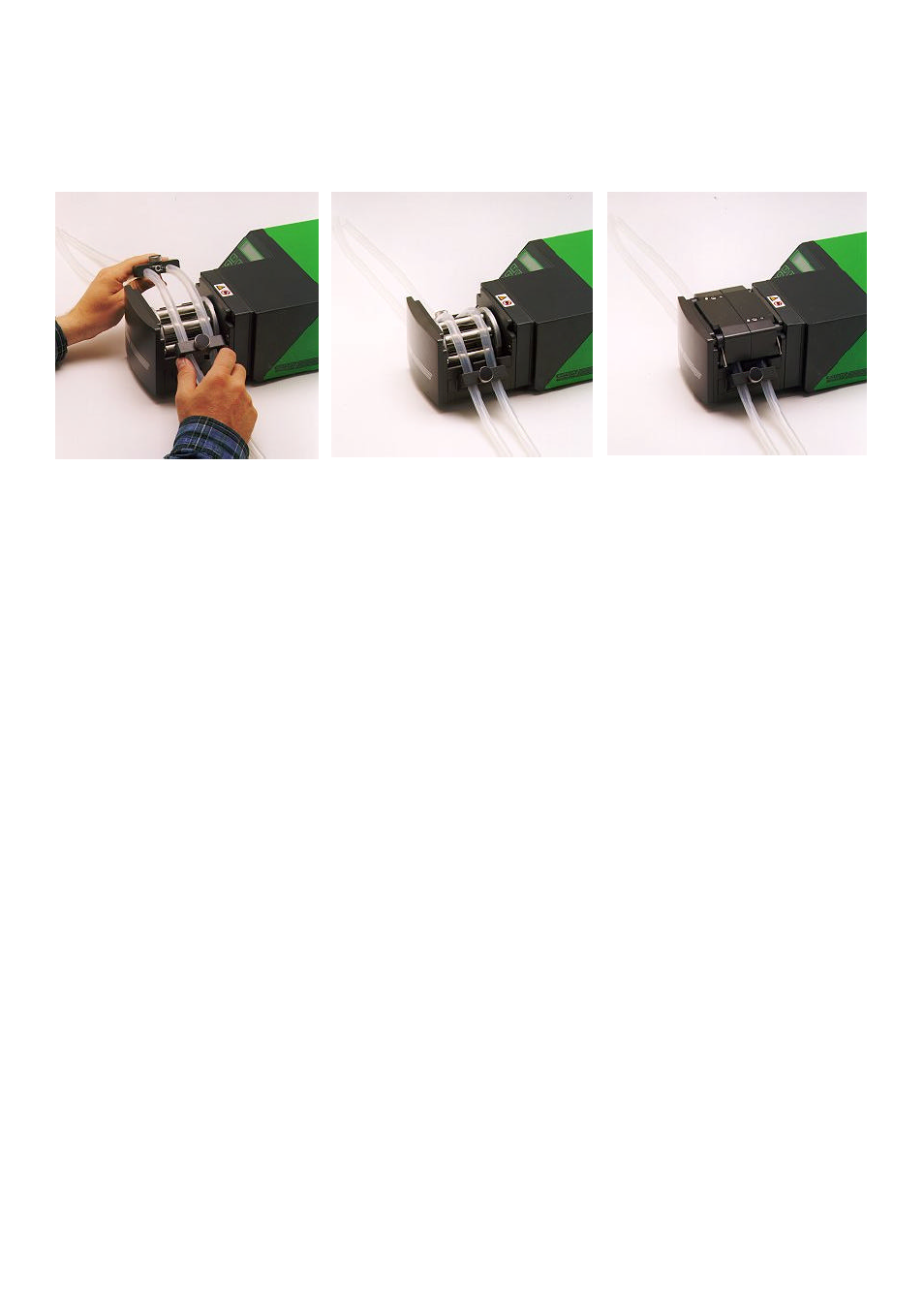

Zwei Einzelschläuche
Die Spurspannhebel anheben und die Spur abnehmen. Die Klemmstifte des 505L verdrehen und entfernen. Die beiden
Schläuche in Klemmblöcke von geeigneter Größe einlegen. Abstand zwischen den Blöcken = 145mm für
Innendurchmesser bis 8,0mm; 150mm für einen Innendurchmesser von 9,6mm. Den Klemmblock für die
Einlassschläuche am 505L anbringen. Die Schläuche über den Rotor aufziehen und den zweiten Schlauchklemmblock
am 505L anbringen. Die Spur wieder einsetzen und die Spurspannhebel herunterdrücken. Wird Marprene eingesetzt,
muss der Abstand zwischen den Klemmblöcken nach einer Einsatzdauer von 30 Minuten unbedingt kontrolliert werden.
505L Pflege und Wartung
Sämtliche angetriebenen Teile sind von Zeit zu Zeit auf freie Beweglichkeit zu prüfen. Falls aggressive Flüssigkeiten an
die Pumpenköpfe gelangen, sind diese vom Antrieb abzunehmen und zu reinigen. Dazu dürfen nur milde
Reinigungsmittel verwendet werden.
505L Justierung der Spur
Die Spur ist für Schläuche mit einer Wandstärke von 2,4mm und einem Innendurchmesser bis 9,6mm eingestellt. Eine
Änderung dieser Einstellung mit Hilfe der Flachkopfschrauben ist u. U. erforderlich, wenn Schläuche eingesetzt werden,
die dieser Norm nicht entsprechen. Die werkseitige Einstellung beträgt 14,5mm senkrecht von der Rotorseite der
gefederten Spur bis zur Oberseite des Spurdeckels.
