Watson-Marlow 505Di Benutzerhandbuch
Seite 6
6

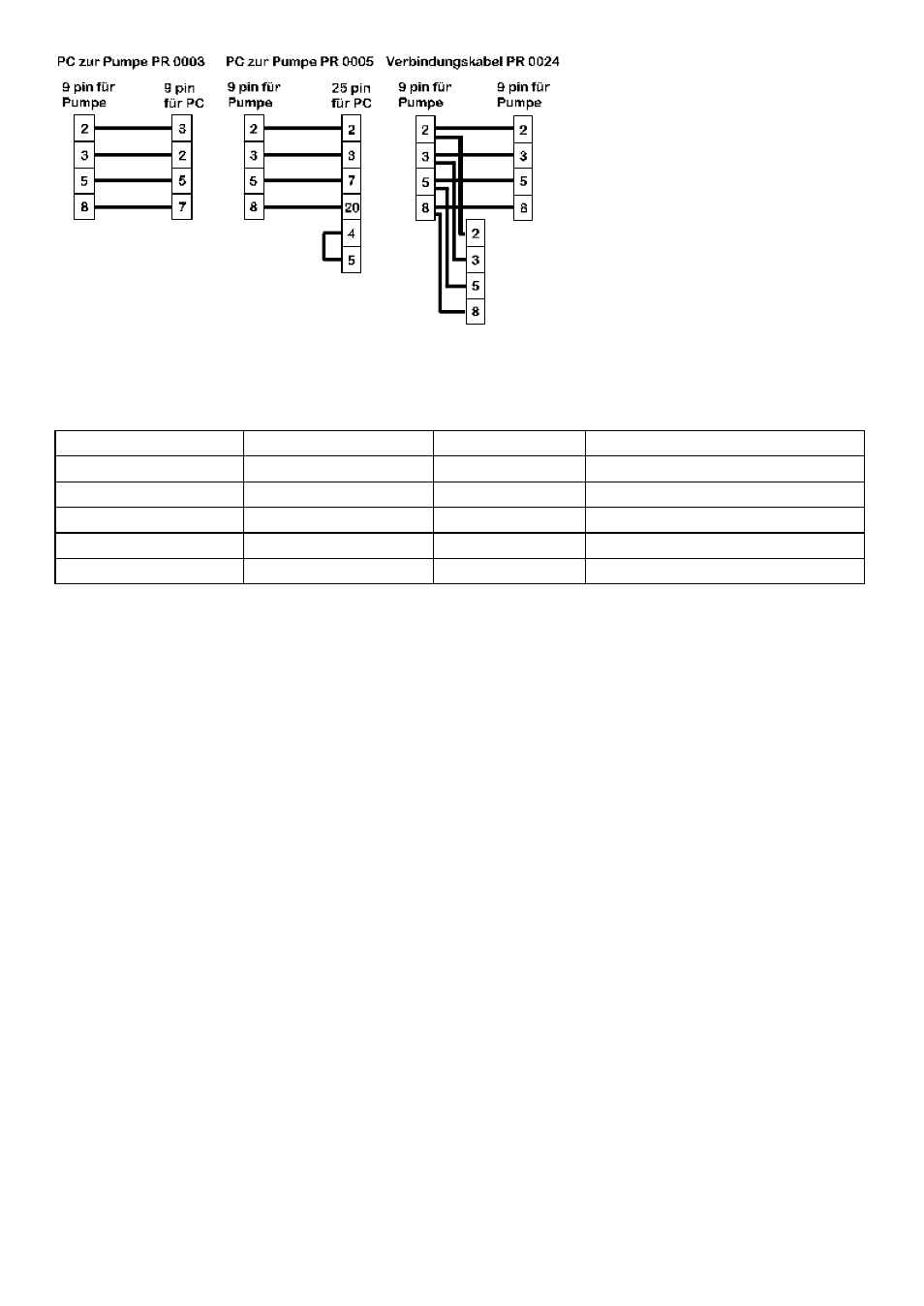

Ausschließlich zweiadriges, abgeschirmtes RS232-Kabel verwenden.
RS232-Einstellungen
Baud = 9.600; Stopbit = 2; Datenbits = 8; Parität = None (Keine); Handshake = CRT oder None (Keine); Auto-Echo = On
(Ein)
Steckerstift
Funktion
Steckerstift
Funktion
1
–
6
–
2
RX (Daten empfangen)
7
RTS (Sendeteil einschalten)
3
TX (Daten übertragen)
8
CTS (Sendebereitschaft)
4
–
9
–
5
GND (Erdung)
Mit Hilfe der nachstehenden Codes wird die 505Di unter RS232-Regelung betrieben. Diese Codes müssen vom seriellen
Anschluss eines Computers (bzw. einem entsprechenden Anschluss) an die Pumpe gegeben werden. Alle Befehle sind
mit der RETURN-Taste (ASCII ZEICHEN 13) zu beenden.
nSPxxx
Einstellung der Lastdrehzahl xxx an Pumpe Nr. n
nSI
Erhöhung der Drehzahl um 1 Umin
-1
für Pumpe Nr. n
nSD
Verringerung der Drehzahl um 1 Umin
-1
für Pumpe Nr. n
nGO
Starten der Pumpe Nr. n
nST
Stoppen der Pumpe Nr. n
nRC
Änderung der Drehrichtung für Pumpe Nr. n
nRR
Einstellung der Drehrichtung im Uhrzeigersinn für Pumpe Nr. n
nRL
Einstellung der Drehrichtung gegen den Uhrzeigersinn für Pumpe Nr. n
nDOxxxxx,yyy
Einstellung der Dosis für Pumpe Nr. n in Tachometerimpulsen (siehe Anmerkung 3)
nRS
Status für Pumpe Nr. n anzeigen (siehe Anmerkung 4)
nZY
Status anzeigen, wenn Pumpe Nr. n geSTARTet 1 oder geSTOPpt 0 ist
nTC
Tachometerzähler zurückstellen
nRT
Tachometerzähler ablesen
Um in die Sichtanzeige der Pumpennummer n zu schreiben
nCA
Vorhandene Anzeige löschen; gefolgt von:
nCH
Schreibmarke zurückstellen; gefolgt von:
nW
{
Textzeile 1
}
~
{
Textzeile 2
}
@ ( @ = Befehlsendezeichen )
Anmerkungen zu den Steuerungscodes
1 n = in Set-up eingestellte Nummer der Pumpe. Bei einem Befehl, der für alle im Netz vorhandenen Pumpen
gleichzeitig wirksam werden soll, ist dem Befehl das Zeichen “#” voranzustellen.
2 Bei der 350 Umin
-1
Ausführung liegen 800 Tachometerimpulse pro Umdrehung des Pumpenkopfes vor, bei der 220
Umin
-1
Ausführung sind es 1.280 Tachometerimpulse pro Umdrehung.
3 nDOxxxxxxxx, hierin ist xxxxxxxx eine beliebige ganze Zahl, welche die Zieldosis in Tachometerimpulsen ausdrückt.
Dieser Code kann auf nDOxxxxxxxx,yyy erweitert werden, hierin steht yyy für einen “Rücklauf” in
