5
Ein alphabetisches Zeichen wird durch Drücken der Taste Step eingefügt. Ein numerisches Zeichen wird durch Drücken
der Taste Step, eines beliebigen numerischen Zeichens, des Dezimalpunktes oder der Tasten
Ù bzw. Ú eingegeben.
Mit Betätigung der Taste Enter fordert die Pumpe zur Eingabe einer Chargennummer auf.
Auch in diesem Fall können, wie bei der Bedieneridentifikation, bis zu 16 Zeichen eingegeben werden. Nachdem die
Taste Enter noch einmal gedrückt worden ist, werden die nachstehenden Angaben ausgedruckt: Datum, Uhrzeit,
Dosiermenge, relative Dichte, Dosierintervall, Anzahl der Dosen, ursprüngliche ml/Umin
-1 , Nachkalibrierdaten,
Bedieneridentifikation, Chargennummer und Anzahl der ausgegebenen Dosen.
Nach Ende des Ausdrucks wird die Option “Dosis wiederholen” angeboten.
Einzeldosierbefehl
Einzeldosen können auf Anforderung ausgegeben werden, wobei eine Zählung der Anzahl der Dosen protokolliert wird.
Das Zeitintervall ist auf 0 SEKUNDEN und die Anzahl der Dosen auf 1 zu stellen.
Zum Starten der Einzeldosis ist die Taste Start zu drücken bzw. es ist ein externer Startschalter für die Dosierung zu
betätigen. In der Sichtanzeige wird die Gesamtzahl der fertigen Dosen bis maximal 99.999 gemeldet, danach springt das
Zählwerk auf 0 zurück. Die Dosis 100.001 wird in der Sichtanzeige also als 1 gemeldet.
Kalibrierverfahren
Die Kalibrierung der 505Di geht von den Informationen aus, die unter Cal in Bezug auf den eingesetzten Pumpenkopf und
den Verbindungsschlauch in die Pumpe eingegeben werden. Der Einsatz einer Kalibrierdosis ist ebenfalls möglich. Die
Kalibrierdosis läuft für maximal 4 Minuten, sie kann jedoch innerhalb dieser 4 Minuten jederzeit angehalten werden. Je
länger eine Kalibrierdosis läuft, um so präziser ist die Kalibrierung. Mit der Eingabe des physikalischen Volumens (ml)
bzw. der Masse (sg) in die Pumpe wird das Verfahren beendet. Auf diese Weise werden auch die
Umgebungsbedingungen und die Viskosität der Flüssigkeit von der Pumpe berücksichtigt.
Handbetrieb
•
Den Stromschalter einschalten (Rückwand des Antriebs)
•
Die eingestellte Drehzahl wird durch Betätigung der Tasten Ù bzw. Ú geändert. Die Mindestdrehzahlen für die 220
Umin -1 und 350 Umin -1 Antriebe betragen in dieser Reihenfolge 1 Umin -1 bzw. 2 Umin -1 .
•
Die Drehrichtung wird durch Betätigung der Taste CW/CCW geändert. Die Anzeige der Drehrichtung erfolgt in der
LCD-Sichtanzeige.
•
Wahl der maximalen Drehzahl: Drücken Sie die Taste Ù und die Taste Max gleichzeitig. Wahl der Mindestdrehzahl:
Drücken Sie die Taste Ú und die Taste Max gleichzeitig.
•
Zum Starten der Pumpe die Taste Start drücken. Zum Stoppen der Pumpe die Taste Stop drücken.
Netzwerk
Unter einer RS232-Regelung mit geschlossenem Wirkungskreis über einen neunpoligen D-Stecker ermöglicht diese
Einrichtung die Beibehaltung aller Pumpenfunktionen. Es können bis 16 Pumpen zusammengeschlossen werden, wobei
die Regelung für einzelne Pumpen durch die Verwendung des Kabels PR 0024 erhalten bleibt. Ein Netzwerksatz,
bestehend aus Pumpnet 2, einem DOS-kompatiblen Programm für die Regelung sowie den erforderlichen Kabeln, kann
von Watson-Marlow bezogen werden.
Mit der Taste Step im Hauptmenü auf Network gehen und Enter drücken. Die Pumpe läuft jetzt unter der RS232-
Regelung. Die an der Tastatur befindliche Taste Stop übernimmt die Funktion einer Notausschaltung und sperrt die
RS232-Einstellungen, wenn sie betätigt wird.
5 1
9 6

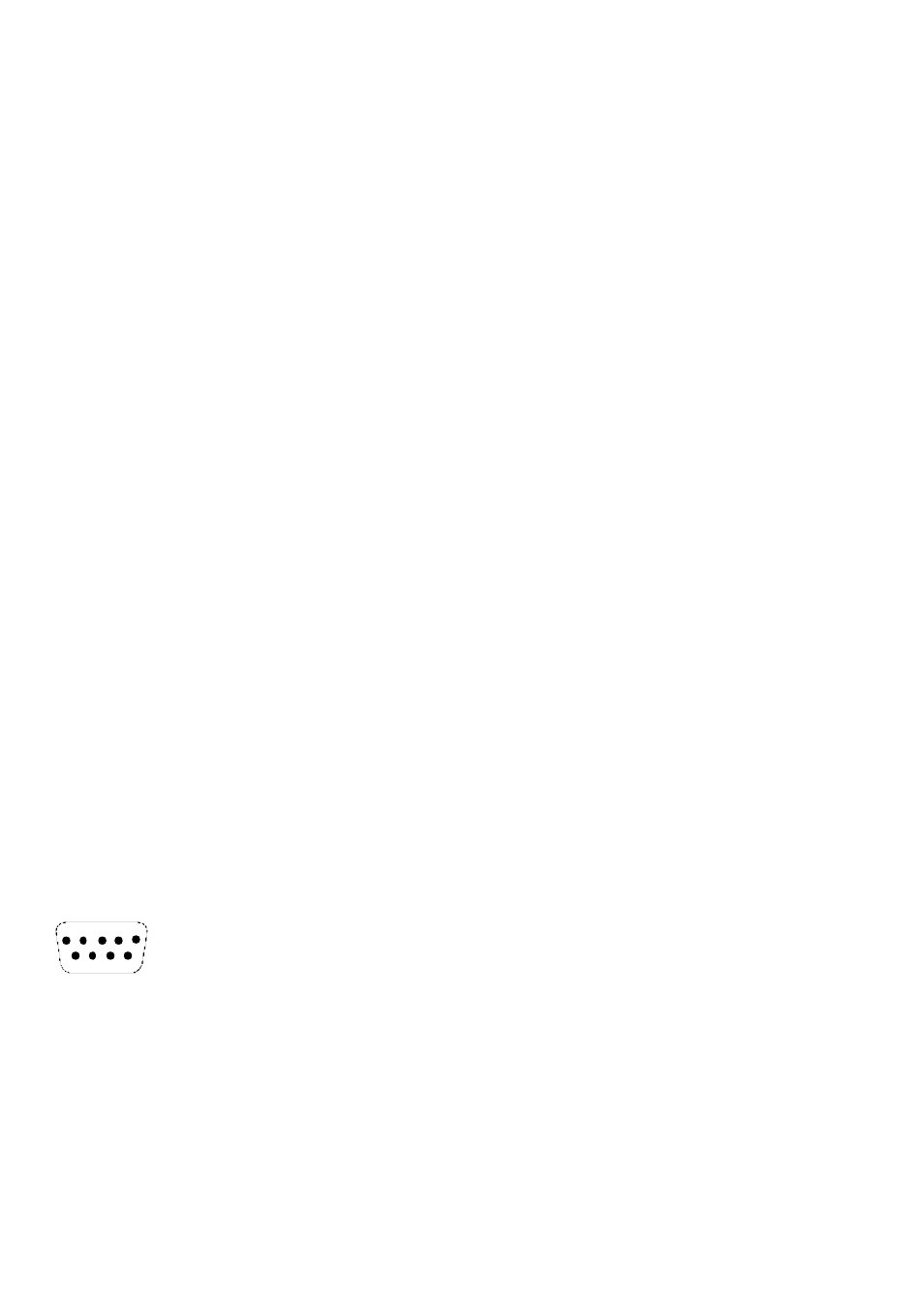

Verbindungen für RS232-Signale (Ansicht aus der Innenseite des Steckers)
RS232-Verkabelung für CTR-Handshake
