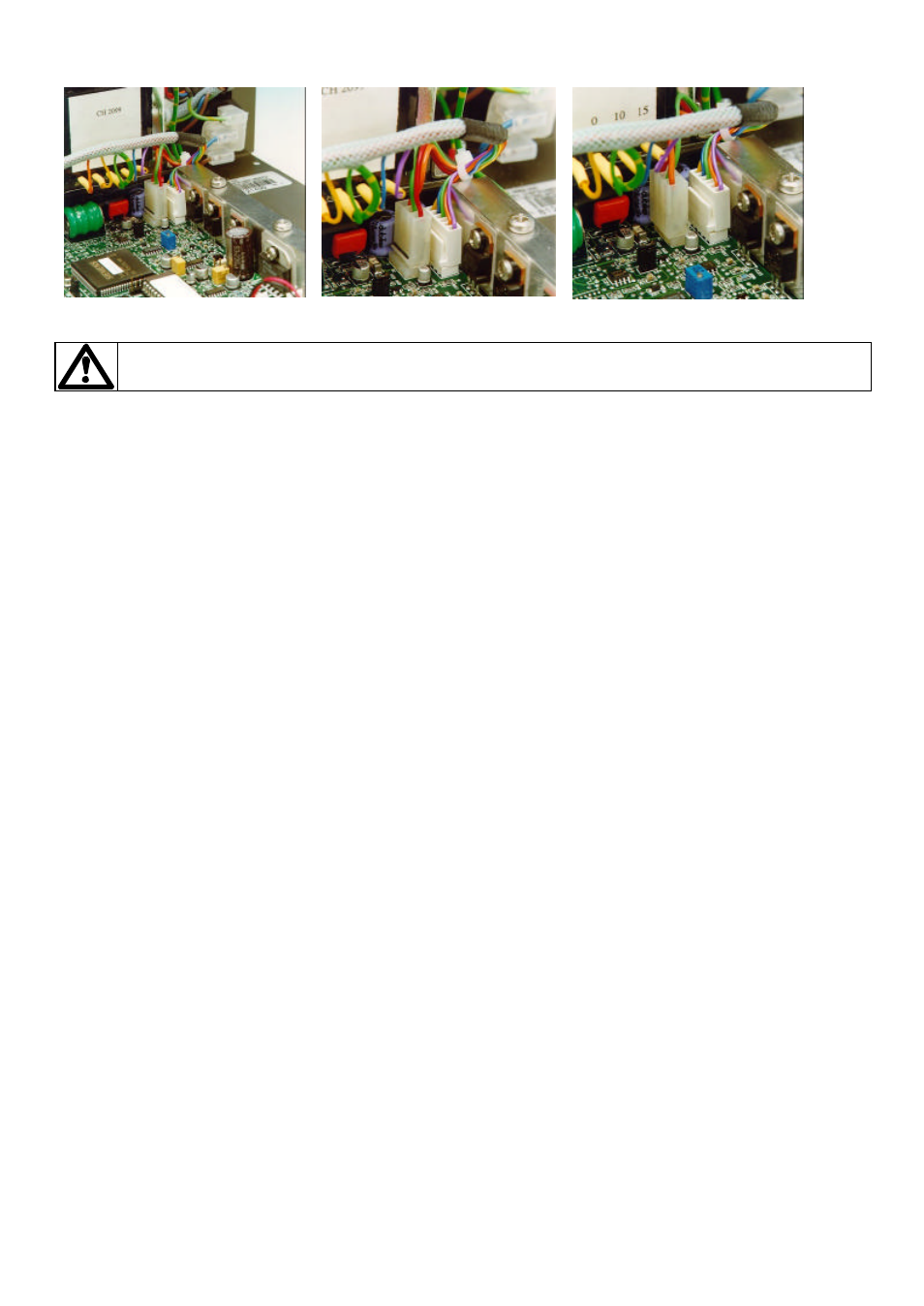

Der PCB Steuerung Zeichnung A Zeichnung B
Jede Beschädigung des Antriebs während des Umbaus wird nicht durch die Garantie abgedeckt.
Jeder Umbau sollte nur von qualifiziertem Personal vorgenommen werden.
Fehlersuche
Falls die Pumpe nicht funktioniert, sollten Sie vor Hinzuziehen des Reparaturdienstes folgendes überprüfen:
•
Überprüfen Sie, ob der Ein/Aus-Schalter eingestellt ist.
•
Überprüfen Sie, ob Netzspannung vorliegt.
•
Überprüfen Sie, ob der Spannungswahlschalter in der richtigen Position steht.
•
Überprüfen Sie, ob die Pumpe an Strom angeschlossen wurde.
•
Überprüfen Sie, ob die Pumpe nicht durch falsches Einsetzen der Schläuche zum Stillstand kam.
•
Achten Sie bitte darauf, daß die Folientastatur nicht verriegelt ist.
Bedienungsschnittstelle
Beim Starten lassen der Pumpe wird das Hauptmenü für den Benutzer in die Sichtanzeige gebracht.
Mit der Taste Step wird zwischen den Menüoptionen umgeschaltet. Mit der Taste Enter werden Einstellungen
bestätigt. Zur Eingabe der Einstellungen ist die Zahlentastatur zu benutzen. Mit den Tasten
Ù bzw. Ú werden die
Einstellwerte in der Software der Pumpe vergrößert bzw. verkleinert, z. B. die Einstellungen für Rampe, Datum, Umin -1
usw.
Dose ermöglicht die Einstellung der Dosen für die Ausgabe. Eine Dosis kann durch Betätigung der Starttaste oder durch
einen externen Schaltvorgang eingeleitet werden. Bis zu 26 Dosierprogramme lassen sich in der Pumpe speichern und
jederzeit abrufen. Zur Aufzeichnung der Ausgabedurchläufe ist der Anschluss eines Druckers an die Pumpe möglich.
Chargen- und Bedienercodes sind einzugeben, wenn ein Drucker eingesetzt wird.
Cal ermöglicht die Kalibrierung der Pumpe für eine präzise Dosierung.
Manual ermöglicht die kontinuierliche Förderung/Flüssigkeitsmessung über die Bedienungstastatur.
Network aktiviert die RS232-Kontrolle.
Set-up Anzeige und Kontrolle der für einen ordnungsgemäßen Betrieb der Pumpe erforderlichen Benutzer- und
Werkseinstellungen.
Das Drehzahl/Fördermengen-Verhältnis des Antriebs hängt vom Pumpenkopf und dem ausgewählten
Verbindungsschlauch ab. Die werkseitige Standardeinstellung bezieht sich auf einen 501RL, der mit einer
Schlauchleitung, Innendurchmesser 8,0mm, eingesetzt wird. Daraus ergibt sich eine maximale Umin
-1 //Fördermenge der
Pumpe von 300 Umin -1 / 3.000ml/min.
Dosierverfahren
Das Dosierprogramm ist in der Betriebsanweisung unter dem Abschnitt “Technische Daten” in Form eines Ablaufplans
dargestellt. Jeder einzelne Schritt des Verfahrens wird hier beschrieben, um das Verfahren eindeutig und klar darzulegen.
Protokollausdruckroutinen
Wenn ein Drucker angeschlossen ist, wird die Druckroutine nach Beendigung eines Dosierdurchlaufs automatisch
aufgerufen. Zuerst erscheint die Aufforderung zur Eingabe der Bediener-ID.
Es können bis zu 16 Zeichen eingegeben werden. Ziffern und der Dezimalpunkt lassen sich direkt über die Tastatur
eingeben, während die Eingabe von alphabetischen Zeichen durch Betätigung der Tasten
Ù bzw. Ú erfolgt, die jeweils A
bis Z und Z bis A im Durchlauf aufrufen.
