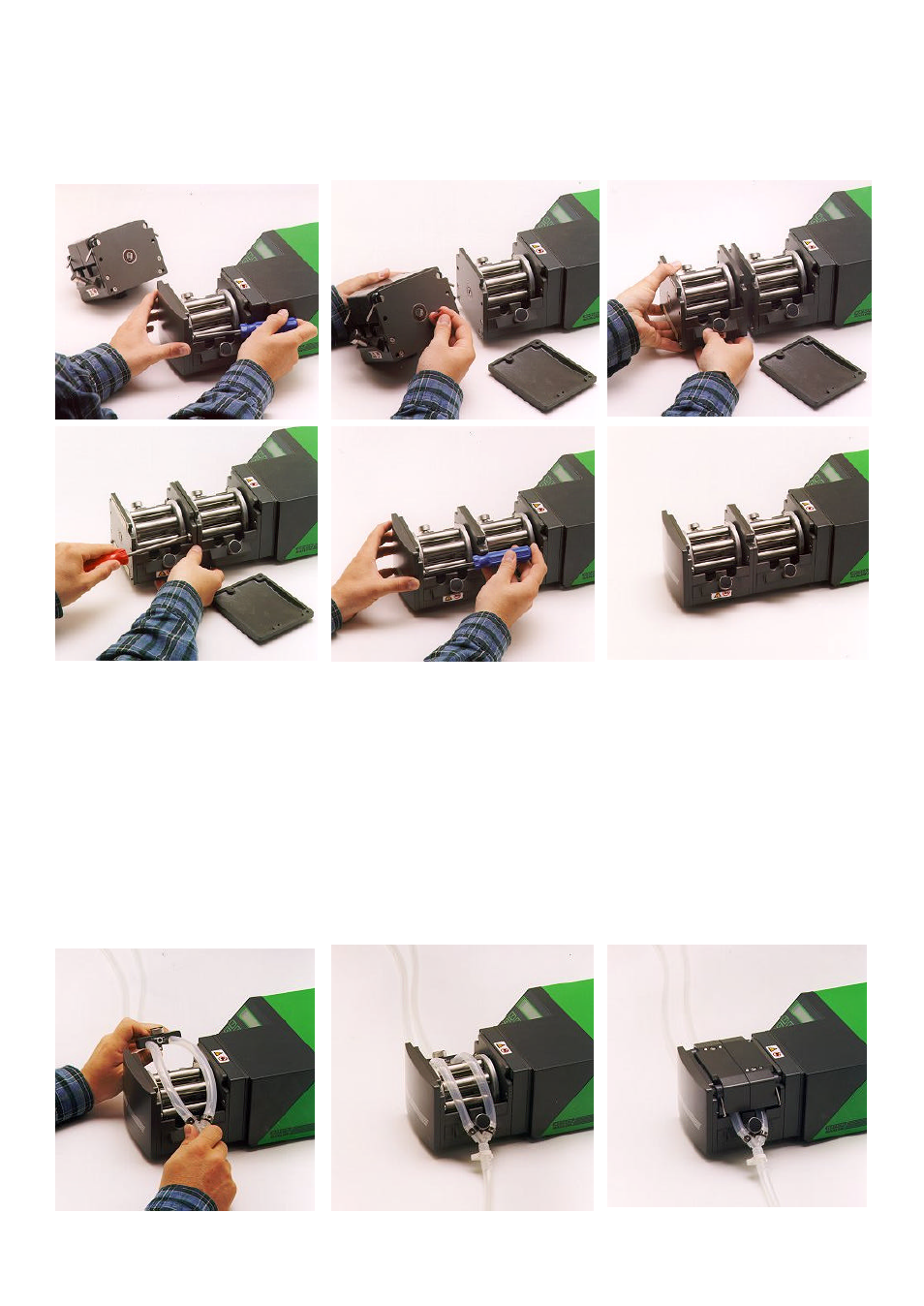

505LX Installation
Die gewölbte Frontplatte des 505L abnehmen, dazu die beiden Halteschrauben (im Inneren der Vorderseite des 505L)
lösen. Den Antriebskonus des 505LX einfetten. Den 505LX-Antriebs am Mittelschlitz der Welle des 505L ausrichten. Den
505LX am 505L ansetzen. Die an den Berührungsflächen von 505LX und 505L befindlichen Befestigungsschrauben
anziehen. Die gewölbte Frontplatte am 505LX ansetzen und mit Hilfe der beiden Halteschrauben (im Inneren der
Vorderseite des 505L) anbringen.
Einlegen des Schlauches
Y-Doppelelement
Die Spurspannhebel anheben und die Spur abnehmen. Ein Ende des Y-Doppelelements über einen der Klemmstifte des
505L plazieren. Das Element über den Rotor aufziehen und das andere Ende des Elements über den zweiten Klemmstift
des 505L plazieren. Die Spur wieder einsetzen und die Spurspannhebel herunterdrücken. (Siehe dazu Installation des
Pumpenkopfes).
Einlass-Zwillingsschlauch
Die Spurspannhebel anheben und die Spur abnehmen. Den Einlassklemmstift des 505L verdrehen und entfernen. Die
Einlass-Zwillingsschläuche und den Auslassschlauch mit Hilfe eines geeigneten Y-Anschlussstücks und passender
Klemmen verbinden. Die Einlassschläuche in einen Klemmblock von geeigneter Größe einlegen. Den Klemmblock am
505L ansetzen (herunterdrücken und die Sperrhalterung zur Sicherung verdrehen). Die Schläuche über den Rotor
aufziehen und das Elementende mit dem Y-Stück über den zweiten Klemmstift des 505L plazieren. Die Spur wieder
einsetzen und die Spurspannhebel herunterdrücken.
