ND 287 101
II – 5 D
a
te
n-Sc
hnit
tst
elle
Serielle Datenübertragung mit den Funktionen
Import und Export
Die seriellen Anschlüsse V.24/RS-232 (X31) und USB Typ B (UART,
X32) befinden sich auf der Gehäuse-Rückseite. Mit diesen
Anschlüssen lassen sich folgende Geräte verbinden (siehe
„Verdrahtung der Anschlusskabel” auf Seite 104):
 Drucker mit serieller Daten-Schnittstelle
 Personal Computer (PC) mit serieller Daten-Schnittstelle
Stellen Sie die System-Parameter des ND für die Datenübertragung
ein (siehe „Serielle Schnittstelle einrichten” auf Seite 85).
Bei Funktionen, die die Datenübertragung unterstützen, zeigt der ND
287 den Softkey IMPORT/EXPORT am Bildschirm an. Wählen Sie
diesen Softkey, dann stehen Ihnen danach zwei Softkeys zur
Verfügung:
 IMPORT, um Daten von einem Computer zu übertragen.
 EXPORT, um Daten zu einem Computer oder Drucker zu
übertragen.
Daten vom ND 287 zum Drucker übertragen
Wenn Sie Daten zu einem Drucker mit serieller Daten-Schnittstelle
übertragen wollen, drücken Sie den Softkey EXPORT. Der ND 287
überträgt die Daten im ASCII-Text-Format, sodass der Drucker diese
sofort ausdrucken kann.

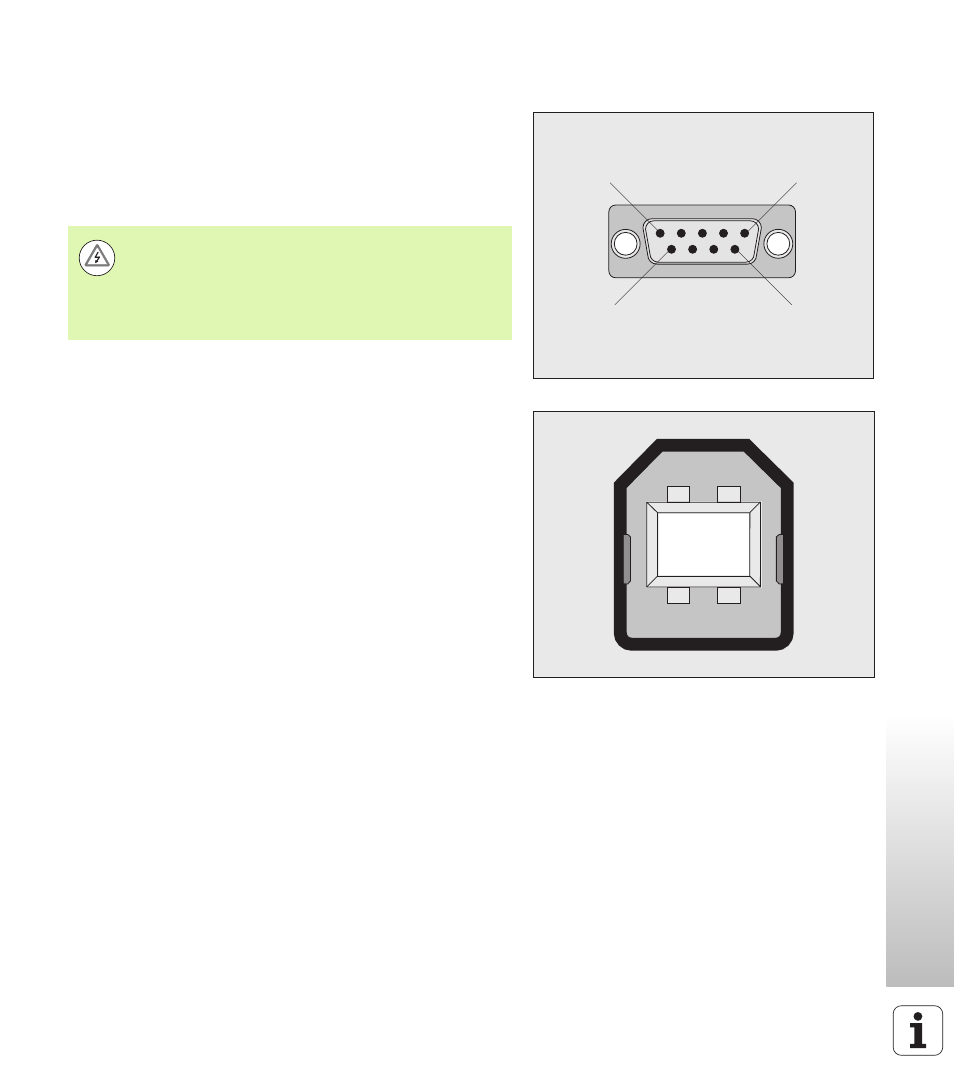

Abb. II.67 Stecker für V.24/RS-232-C
Abb. II.68 USB Typ B Buchse (UART)
1 5
6 9
1 2
4 3
Gefahr für interne Bauteile!
Die Schnittstellen X31 und X32 erfüllen die sichere
Trennung vom Netz nach EN 50 178!
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen!
