Schalteingänge-Test
Der ND zeigt Ihnen eine Liste aller Schalteingänge am Sub-D-
Anschluss X41 an (siehe „Schalteingänge am Sub-D-Anschluss X41”
auf Seite 93). Aufgeführt sind die Pins mit ihrer Bezeichnung sowie
einem grauen oder grünen Punkt und dem aktuellen Zustand HIGH
oder LOW. Sie können Sie die Funktion der Eingänge am Anschluss
X41 prüfen:
 Schalten Sie einen Pin auf aktiv (=LOW), leuchtet bei korrekter
Funktion der graue Punkt hinter der entsprechenden Pin-
Bezeichung grün auf und der Zustand ändert sich auf LOW.
Gefahr für interne Bauteile!
 Die Spannung externer Stromkreise muss einer
Funktionskleinspannung mit sicherer Trennung
nach EN 50178 entsprechen!
 Induktive Lasten nur mit Löschdiode parallel zur
Induktivität anschließen!
Gefahr für interne Bauteile!
Nur abgeschrimte Kabel verwenden, Schirm auf
Steckergehäuse legen!

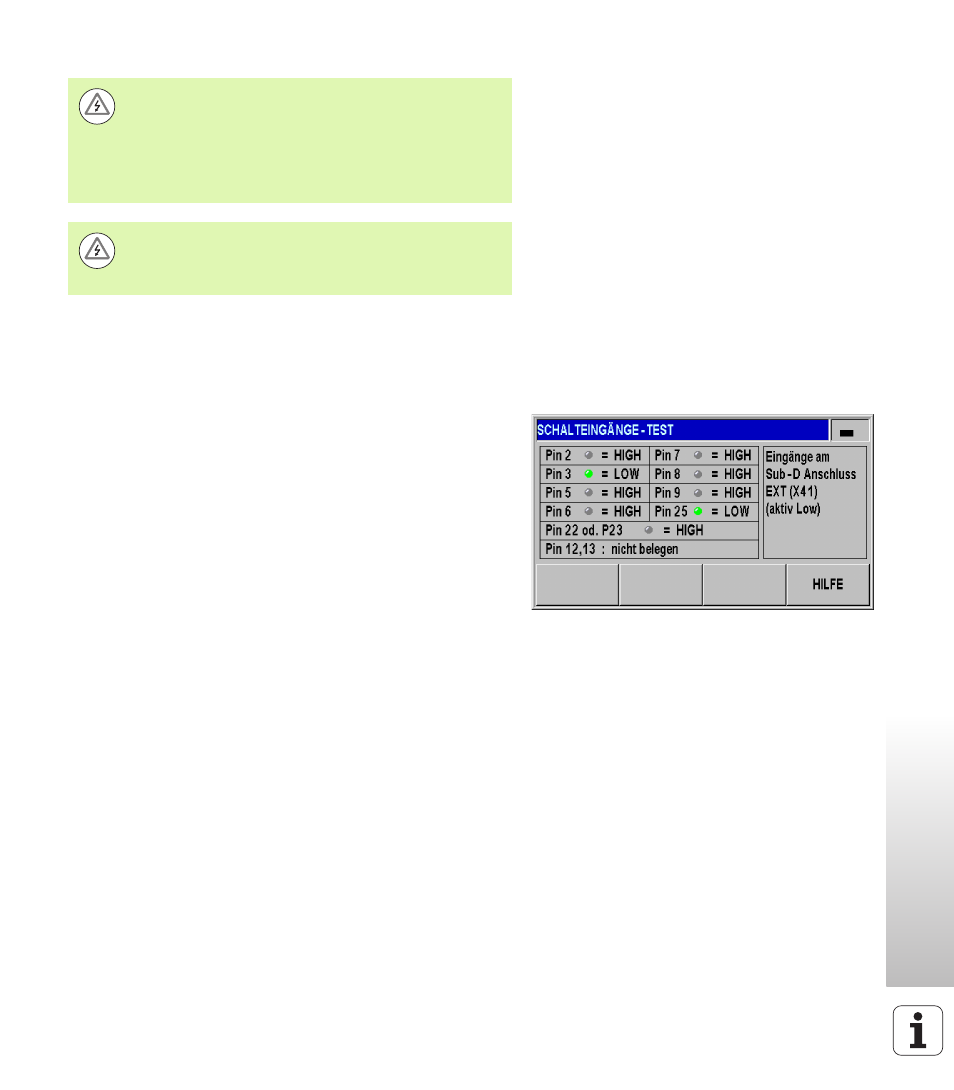

Abb. II.56 Schalteingänge-Test
