ND 287 49
I – 5 Messr
e
ihen und statistisc
he Pr
oz
essr
eg
elung
Auswertung SPC
Der ND 287 bietet Ihnen folgende Möglichkeiten zur Analyse der
während der statistischen Prozessregelung gespeicherten
Messwerte:
 Rufen Sie das Menü SPC auf.
 Wählen Sie den Menübefehl AUSWERTUNG SPC. Sie sehen eine
Übersicht der statistischen Daten der SPC: Anzahl der Messwerte,
maximaler und minimaler Messwert, Differenzwert (MAX-MIN),
Mittelwert und Standardabweichung. Diese Daten beziehen sich auf
die Messwerte aus dem FIFO-Speicher. Am Bildschirm oben rechts
sehen Sie den Stichprobenzähler x/y z sowie das ausgewählte
Teil und die Anzeige der gewählten Achse/Achskombination. Er
zeigt beispielsweise den Wert 1/5 51. x ist die Nummer der
Messung innerhalb der aktuellen Stichprobe, y ist die Anzahl der
Messwerte pro Stichprobe und z ist die aktuelle Zahl der
aufgenommenen Messungen. Auch direkt nach dem Einschalten
des ND 287 können Sie sofort die Auswertung aufrufen. Die Anzahl
der gespeicherten Werte hängt von Ihrer Definition der Stichproben
für die SPC ab (siehe „Stichproben” auf Seite 52).
 Mit dem Softkey EXPORT können Sie die aufgezeichneten Daten an
einen PC übertragen.
 Drücken Sie den Softkey MESSWERTE, um eine Tabelle mit allen
aufgezeichneten Messwerten zu öffnen. Die Messwerte sind
zeilen- bzw. seitenweise mit jeweils 24 Messwerten dargestellt.
 Mit der NACH-UNTEN- und NACH-OBEN Taste blättern Sie
seitenweise durch Messwerttabelle.
 Mit dem linken Softkey können Sie jetzt durch alle ausgewerten
Diagrammtypen schalten: Werteverlauf, Histogramm,
Regelkarte
, Regelkarte s und Regelkarte r. Mit der Taste C
gelangen Sie zum Menü SPC zurück.

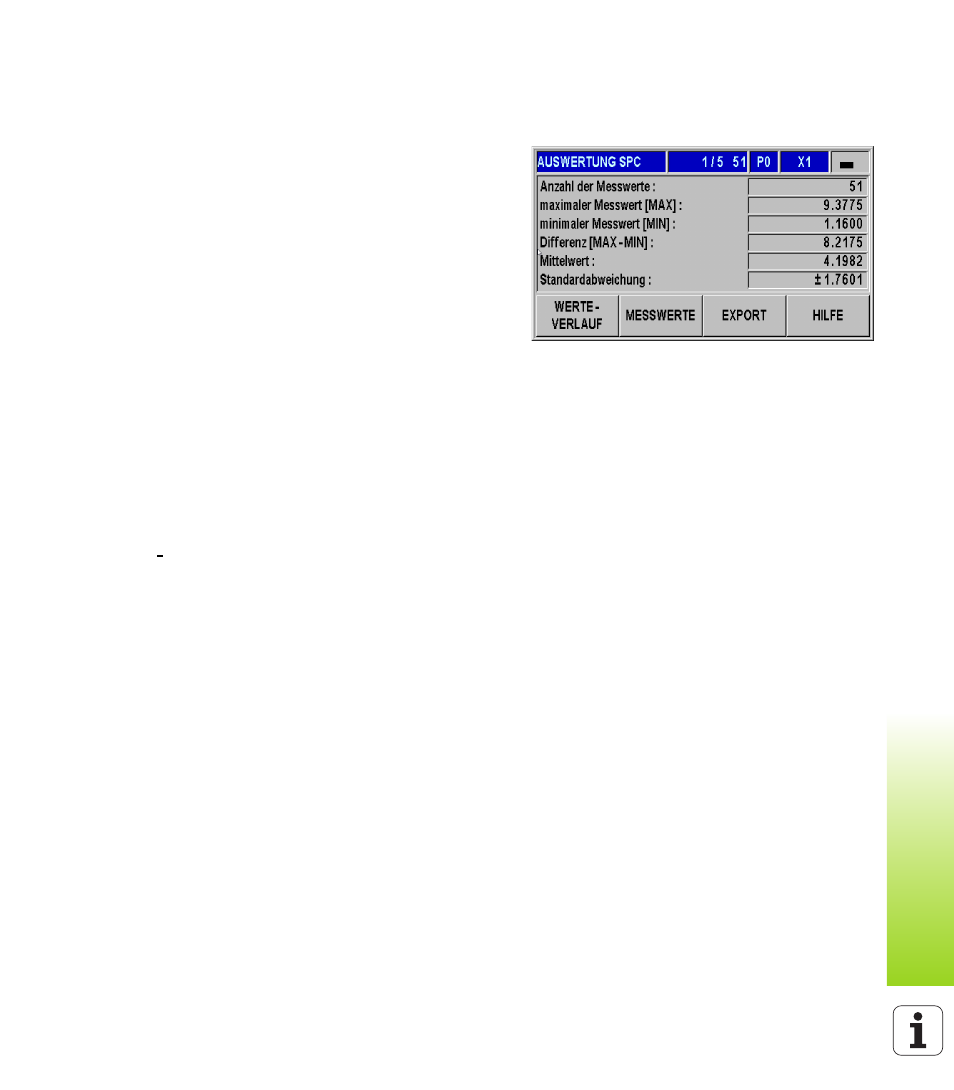

Abb. I.50 Statistische Daten der SPC
x
