Referenzmarken
Inkrementale Messgeräte besitzen eine oder mehrere
Referenzmarken (siehe Abb. I.9), mit denen die Referenzmarken-
Auswertung des ND 287 die Bezugspunkte nach einer
Stromunterbrechung wieder herstellt. Sie können zwischen den zwei
gebräuchlichsten Referenzmarken-Typen wählen: fest und
abstandscodiert.
Bei Messgeräten mit abstandscodierten Referenzmarken befinden
sich die Marken in einem bestimmten codierten Abstand, der es dem
ND 287 ermöglicht, ein beliebiges Referenzmarkenpaar zu
verwenden, um die vorherigen Bezugspunkte wieder herzustellen.
Das bedeutet, dass Sie nach dem Wiedereinschalten des ND 287 das
Messgerät von einer beliebigen Position aus nur eine sehr kurze
Strecke verfahren müssen, um die Bezugspunkte wiederherzustellen.
Messgeräte mit festen Referenzmarken besitzen eine Marke oder
mehrere Marken in festem Abstand zueinander. Zur korrekten
Wiederherstellung der Bezugspunkte müssen Sie bei der
Referenzmarken-Auswertung dieselbe Referenzmarke verwenden,
die Sie beim ersten Setzen des Bezugspunktes benutzt haben.

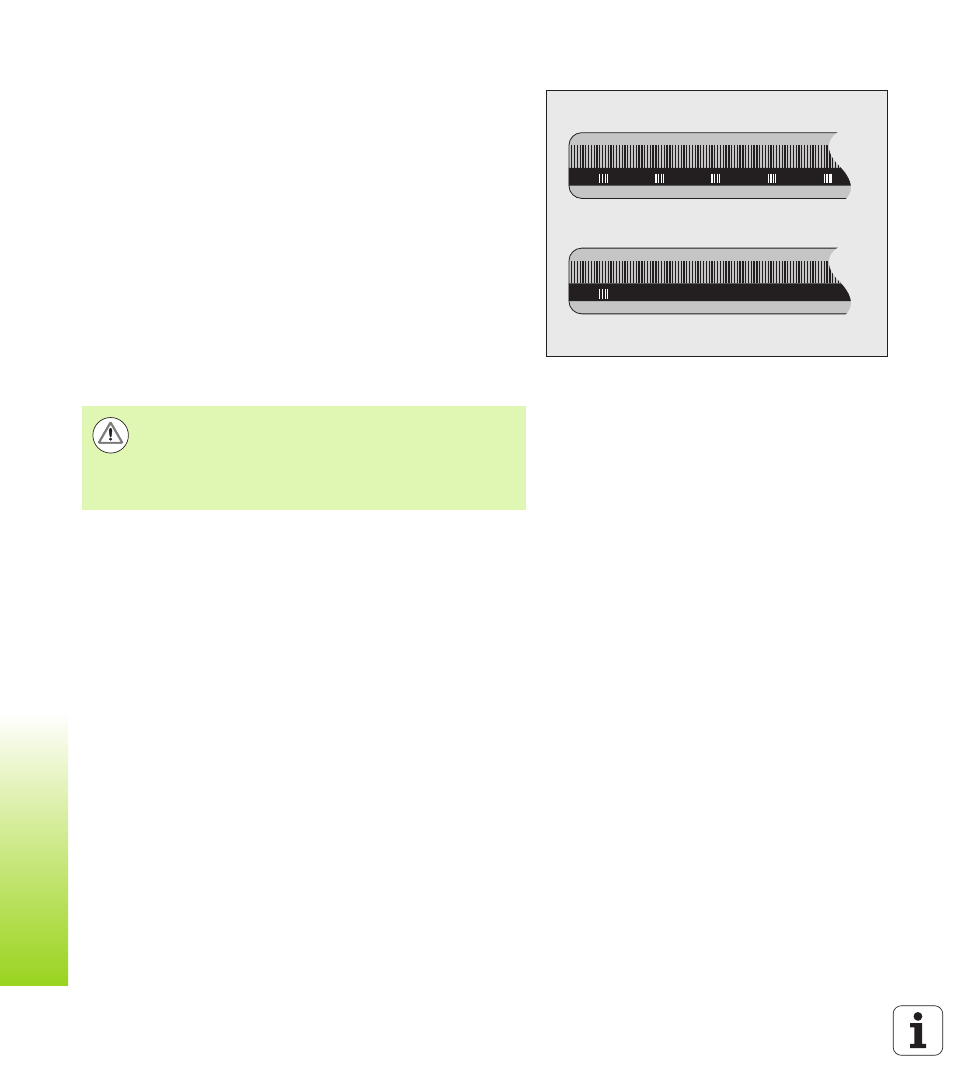

Abb. I.9 Maßstäbe – oben mit abstandscodierten
Referenzmarken, unten mit einer
Referenzmarke
Gefahr für Werkstück!
Nach dem Ausschalten oder einer Stromunterbrechung
lassen sich die Bezugspunkte nicht wieder herstellen,
wenn Sie vor dem Setzen der Bezugspunkte die
Referenzmarken nicht überfahren haben.
