ND 287 83
II – 2 S
y
st
em einr
ic
ht
en
Korrekturwerttabelle konfigurieren:
 Drücken Sie den Softkey TABELLE BEARBEITEN, wenn Sie sich die
Tabelleneinträge anzeigen lassen wollen.
 Mit der NACH-OBEN- oder NACH-UNTEN-Taste oder den
numerischen Tasten bewegen Sie den Cursor auf den
Korrekturpunkt, den Sie hinzufügen oder ändern wollen. Bestätigen
Sie Ihre Auswahl mit der Taste ENTER.
 Geben Sie den an dieser Position gemessenen Fehler ein.
Bestätigen Sie mit der Taste ENTER.
 Wenn Sie mit Ihrer Eingabe fertig sind, schließen Sie die Tabelle mit
der Taste C und kehren zur Eingabemaske
KORREKTURWERTTABELLE zurück.
Grafik lesen:
Der ND 287 kann die Korrekturwerttabelle als Tabelle oder Grafik
anzeigen. In der Grafik wird der Übersetzungsfehler im Verhältnis zum
Messwert dargestellt. Die Grafik enthält feste Punktabstände.
Korrekturwerttabelle anzeigen:
 Drücken Sie den Softkey TABELLE BEARBEITEN.
 Mit der NACH-OBEN- oder NACH-UNTEN-Taste oder den
numerischen Tasten bewegen Sie den Cursor innerhalb der Tabelle.
 Mit dem Softkey ANSICHT schalten Sie zwischen dem Tabellen-
und Grafikmodus um.
 Mit dem Softkey VERGRÖSSERN bzw. VERKLEINERN zoomen Sie
die Grafik auf 20 bzw. 200 Punkte. Im vergrößerten Zustand können
Sie mit den Softkeys
⇐
und
 die Anzeige um jeweils 20 Punkte
vor- oder zurückschalten.

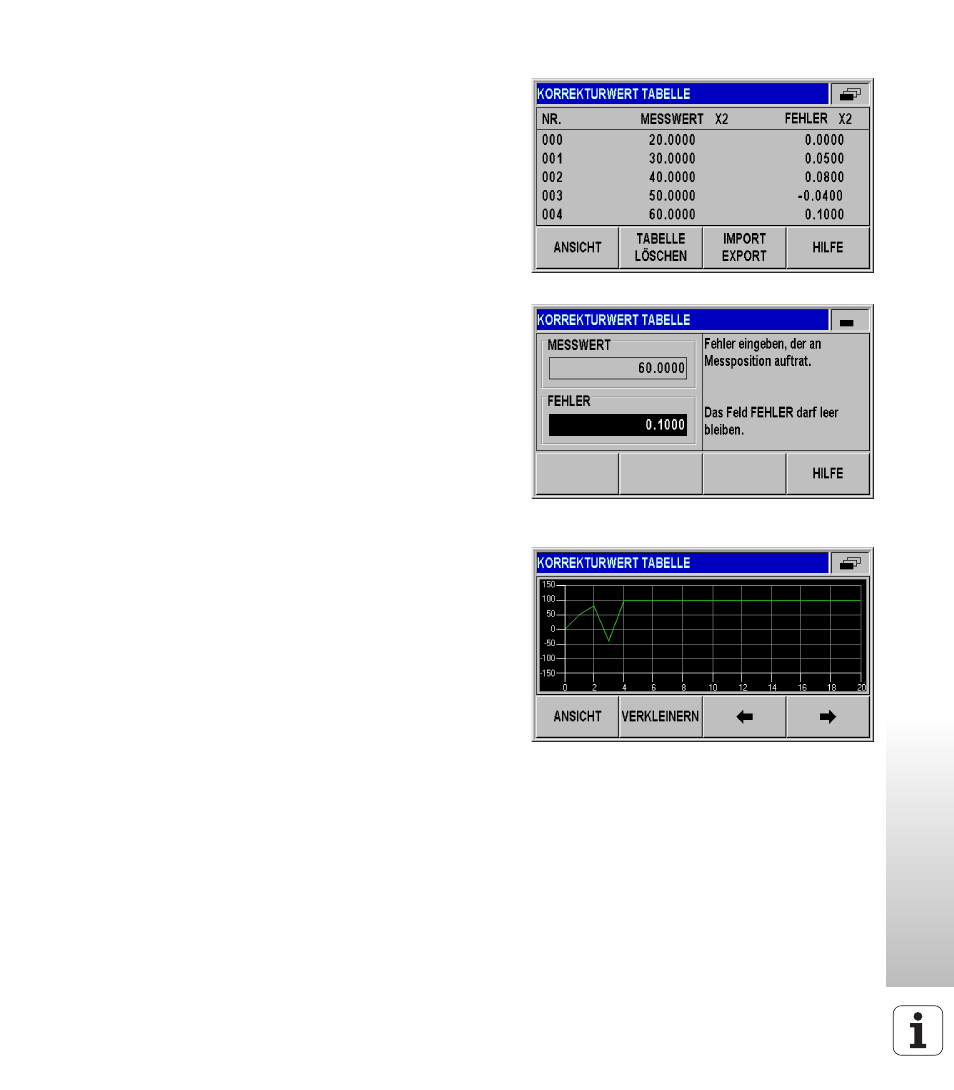

Abb. II.36 Korrekturwerttabelle bearbeiten.
Abb. II.37 Gemessenen Fehler für Messwert
eingeben.
Abb. II.38 Grafische Darstellung der Korrekturwerte
