ND 287

139

II – 9 Ansc

hlussmaße

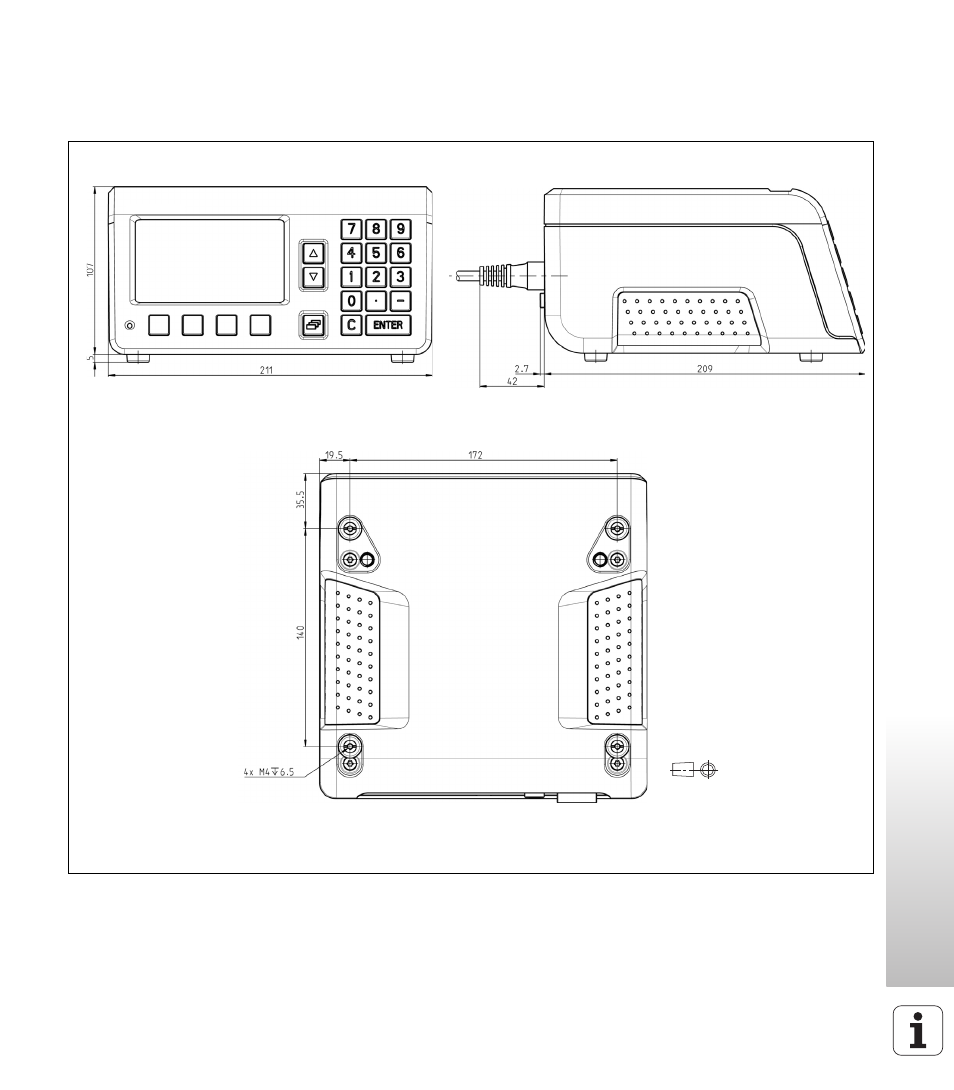

II – 9 Anschlussmaße

ND 287

Vorderansicht mit Maßangaben

Maße in mm

Seitenansicht mit Maßangaben

Ansicht von unten mit Maßangaben

HEIDENHAIN

Abmessungen in mm

Tolerancing ISO 8015
ISO 2768 - m H
< 6 mm:

0.2 mm
